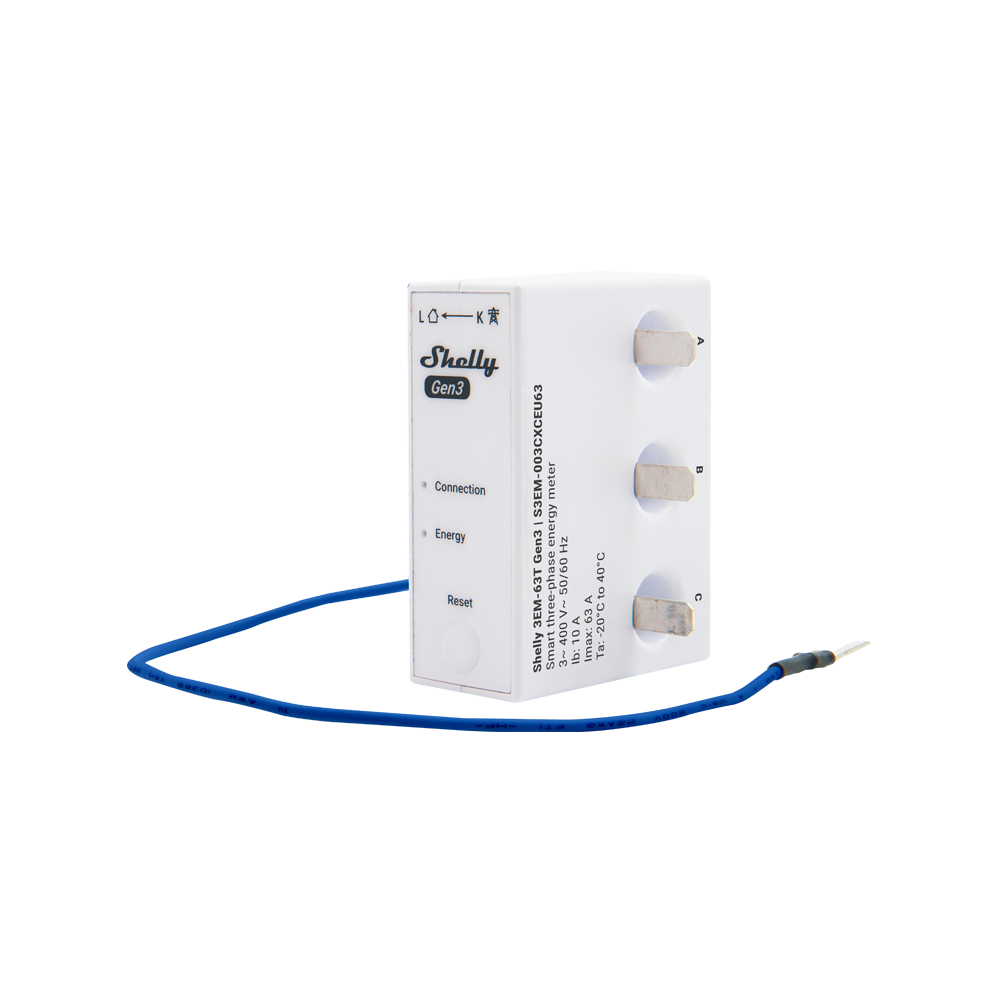

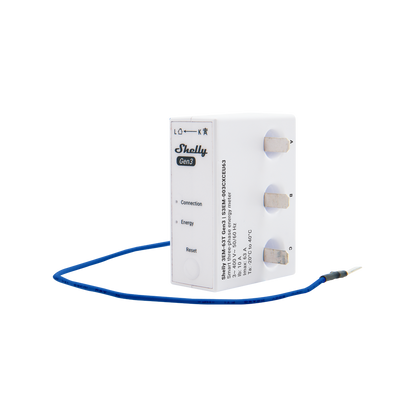

Shelly 3EM-63T Gen3

Identificación del dispositivo

Nombre:Shelly 3EM-63W Gen3 (modelo con cable) / Shelly 3EM-63T Gen3 (modelo con terminal plano)

Modelo:S3EM-003CXCEU63

SSID del dispositivo:Shelly3EM63G3-XXXXXXXXXXXX

Identificación del modelo BLE:0x1026

Descripción breve

Shelly 3EM-63 Gen3 es un medidor de energía compacto para monitorear un sistema trifásico o tres independientes.
Circuitos monofásicos. Funciona de forma independiente mediante Wi-Fi o mediante automatización en la nube (MQTT, HTTP, WebSocket con TLS).
Reporta energía, voltaje, corriente y potencia por fase en tiempo real. Almacena datos de 7 días con intervalos de 1 minuto.
En memoria no volátil. El reloj en tiempo real (RTC) integrado garantiza marcas de tiempo correctas incluso si SNTP no está disponible.
Se puede acceder y gestionar de forma local o remota a través de interfaz web y plataformas de domótica.

Características principales

• Medición de 4 cuadrantes

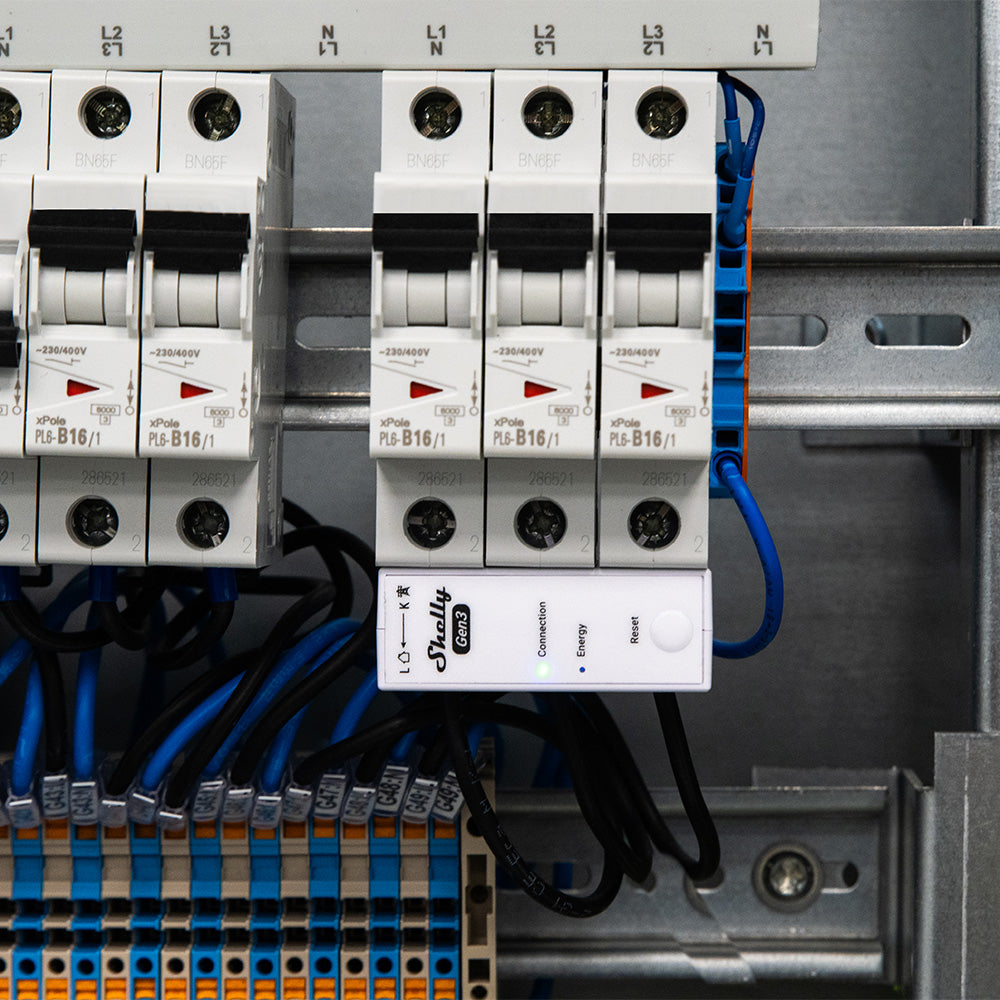

• Montaje en MCB: encima¹ o debajo del disyuntor
• Admite instalaciones trifásicas o monofásicas
• Medición sin contacto mediante transformadores de corriente
• Detección de errores de secuencia de fases² (opcional)
• Umbral sin carga³
• Indicación de pulso óptico del consumo de energía
• El reloj en tiempo real mantiene las marcas de tiempo fuera de línea⁴
• Registros de datos: hasta 7 días almacenados
• Clase de precisión B (IEC 62053-21)
• Preparado para energía fotovoltaica

¹ Solo Shelly 3EM-63T Gen3.

² La detección de errores de secuencia de fase monitorea los cruces por cero de fase; detecta la secuencia ABC vs ACB.

³ Cargas <30 VA por canal: se muestra la potencia pero no se acumula energía.

⁴ El RTC incorporado proporciona marcas de tiempo durante las interrupciones de la red.

Casos de uso

• Monitoreo de energía:Seguimiento del consumo en tiempo real
• Eficiencia energética:Optimizar los patrones de uso
• Estado del aparato:Detectar picos de consumo inusuales
• Gestión de costes:Calcule y reduzca las facturas de electricidad
• Instalación que ahorra espacio:Montaje encima/debajo del disyuntor DIN
• Monitoreo remoto:Publicar en sistemas en la nube y monitorear en cualquier lugar
• Monitoreo local:Acceda a los registros almacenados desde la interfaz web; habilite la automatización local

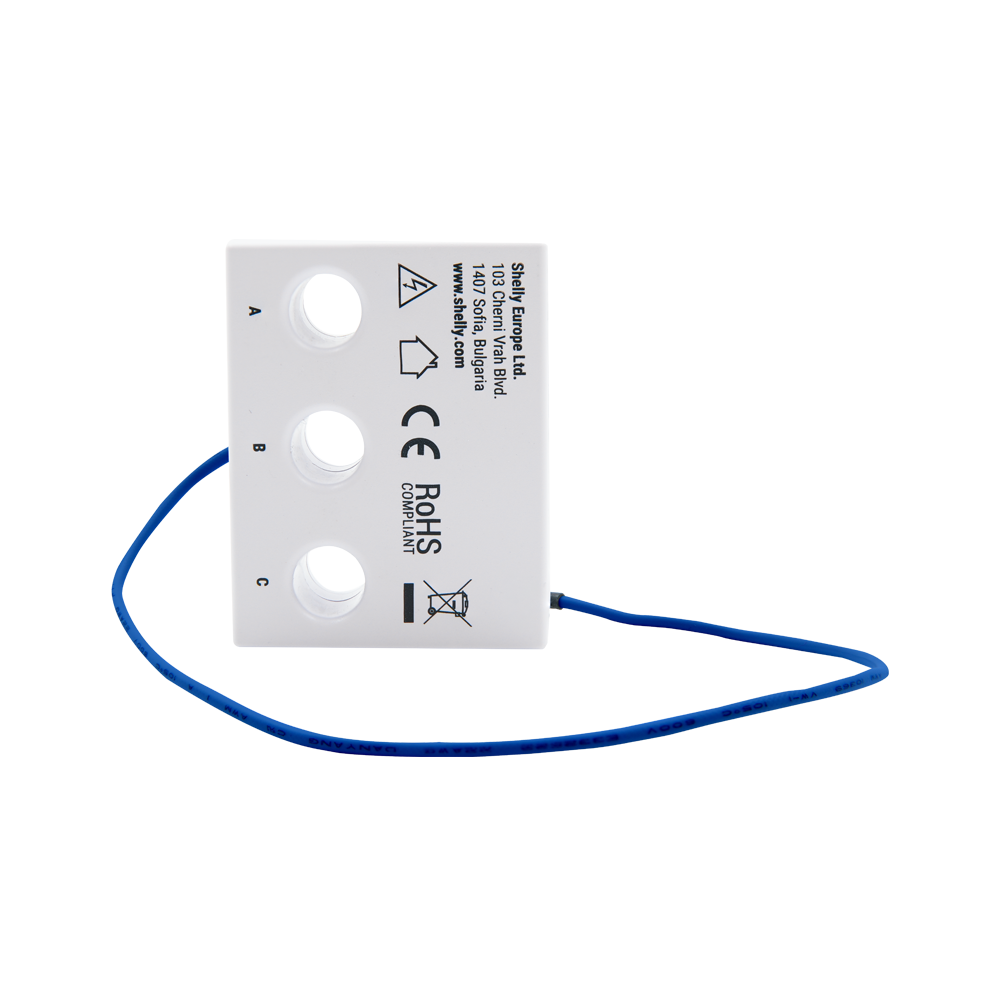

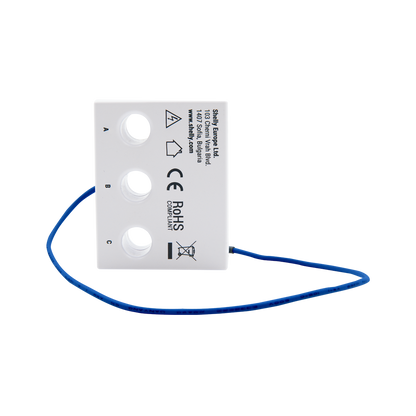

Interfaces eléctricas del dispositivo

Entradas:3 entradas activas (LA, LB, LC), más neutro (N)

3EM-63T Gen3:Terminales planos

3EM-63W Gen3:Cables codificados por colores

Conectividad

Wifi

Bluetooth

Función de seguridad

Detección y generación de informes de temperatura interna

Tipos de carga admitidos

• Resistivos (bombillas, calentadores)
• Capacitivos (bancos de condensadores, electrónica, condensadores de motores)
• Inductivos (drivers, ventiladores, refrigeradores, aires acondicionados, etc.)

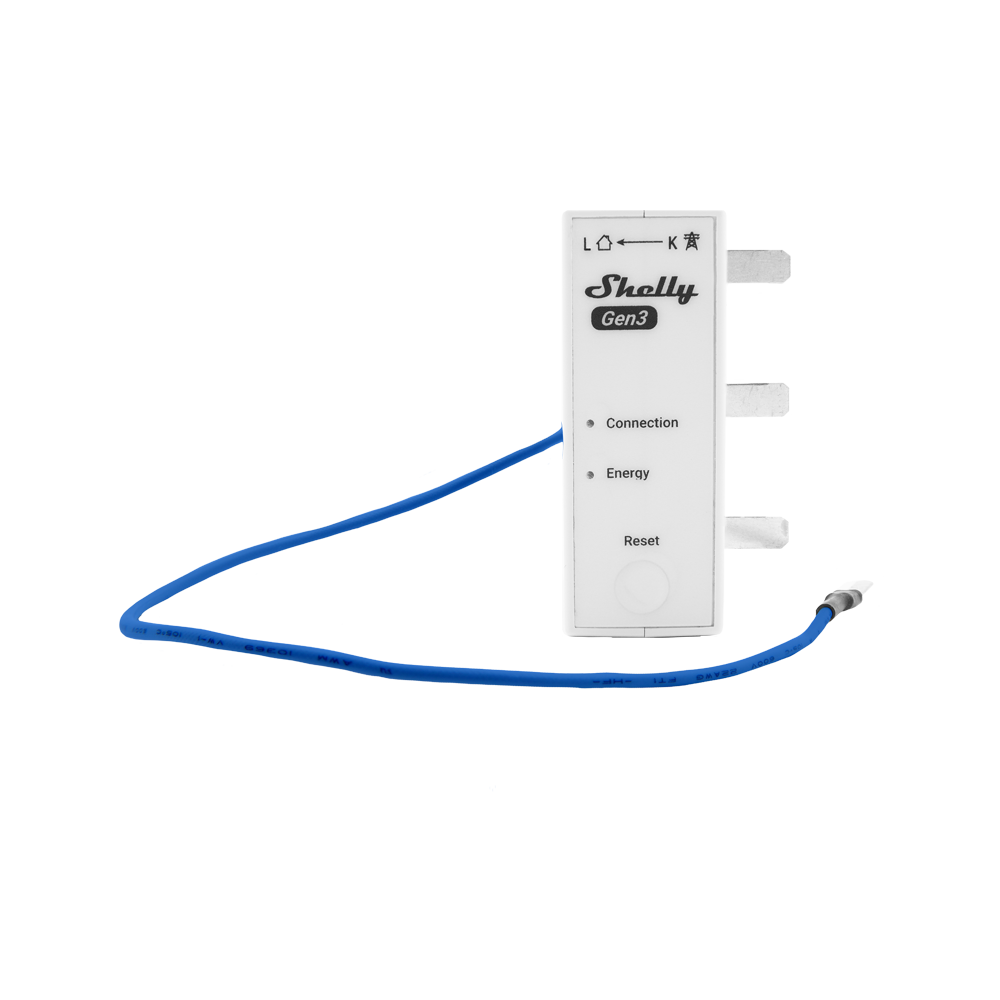

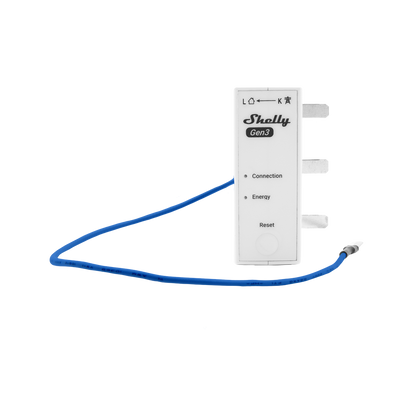

Interfaz de usuario

Entradas:Un botón de cúpula táctil

• Mantener pulsado 5 s → habilitar AP

• Mantener pulsado 10 segundos → restablecer valores de fábrica

Salidas:Indicación LED

• Modo AP → Azul

• Modo STA, no conectado → Rojo

• Modo STA, conectado (nube deshabilitada) → Amarillo

• Modo STA, conectado (nube habilitada) → Verde

• Actualización OTA → Parpadeo rojo/azul

• Conteo de energía → Parpadeo rojo, f

Físico

Tamaño (alto x ancho x profundidad):21×54×42 mm / 0,83×2,13×1,65 pulgadas (Shelly 3EM-63W Gen3, sin cables); 31×54×42 mm / 1,22×2,13×1,65 pulgadas (Shelly 3EM-63T Gen3, sin cables)

Longitud de los cables:260 mm (incluido terminal plano)

Peso:58 g/2,05 oz (Shelly 3EM-63W Gen3, incluidos los cables); 52 g/1,83 oz (Shelly 3EM-63T Gen3, incluidos los cables)

Apertura del conductor:Ø8 mm / Ø0,3 pulgadas

Montaje:Interruptores automáticos montados sobre riel DIN o debajo de él

Material de la carcasa:Plástico

Color:Blanco

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Altitud máxima:2000 m (6562 pies)

Eléctrico

Fuente de alimentación:220–240 V~ 50/60 Hz (entre LA y N)

Consumo de energía:< 2 W

Protección externa:63 A, característica de disparo B o C; clasificación de interrupción de 6 kA; clase de limitación de energía 3

Sensores y medidores

Sensor de temperatura interna:Sí

Voltímetros (RMS por fase):220–240 V~ 50/60 Hz

Precisión de los voltímetros:Mejor que ±1%

Amperímetros (RMS mediante TC integrado por fase):0–63 A (saturación de 130 A)

Precisión de los amperímetros:±1 % (2–63 A), ±2 % (1–2 A), ±5 % (0–1 A)

Medidores de potencia y energía:Potencia activa y aparente; energía activa y aparente; factor de potencia; energía activa fundamental y reactiva fundamental

Umbral sin carga:30 VA

Almacenamiento de datos de medición:Al menos 7 días con una resolución de 1 minuto

Exportación de datos:CSV para valores registrados de PQ; exportación JSON mediante RPC

Radio

Protocolo Wi-Fi:802.11b/g/n

Banda RF de Wi-Fi:2401–2483 MHz

Potencia máxima de RF de Wi-Fi:<20 dBm

Alcance de Wi-Fi:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Protocolo Bluetooth:4.2

Banda RF de Bluetooth:2400–2483,5 MHz

Potencia máxima de RF de Bluetooth:< 4 dBm

Alcance de Bluetooth:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

MCU

UPC:ESP-Shelly-C38F

Destello:8 MB

Capacidades del firmware

Horarios:20

Webhooks:20 (hasta 5 URL cada una)

Scripting:Sí

MQTT:Sí
