Conmutador LAN Shelly

Identificación del dispositivo

Nombre:Conmutador LAN Shelly

Modelo:–

SSID del dispositivo:–

Identificación del modelo BLE:–

Descripción breve

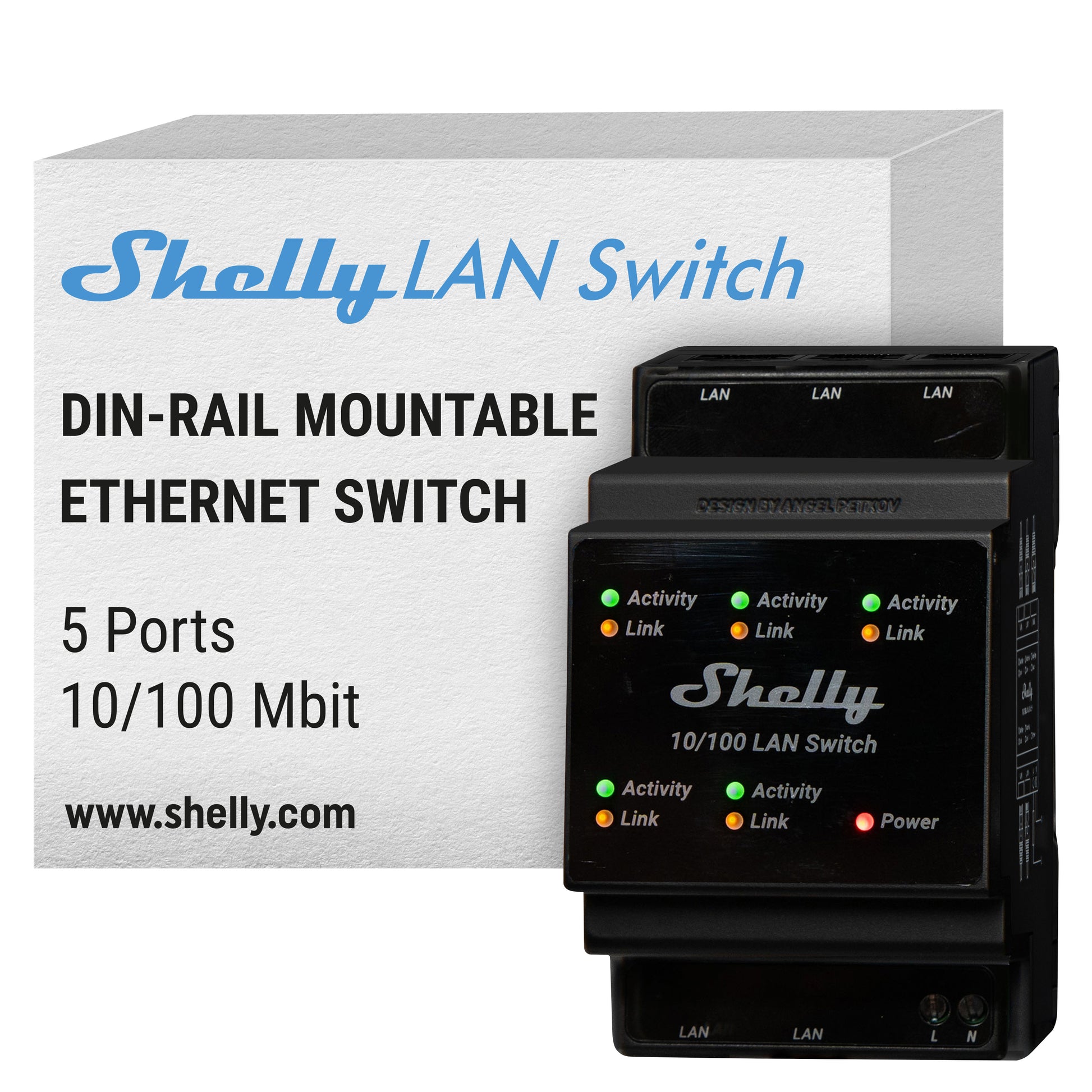

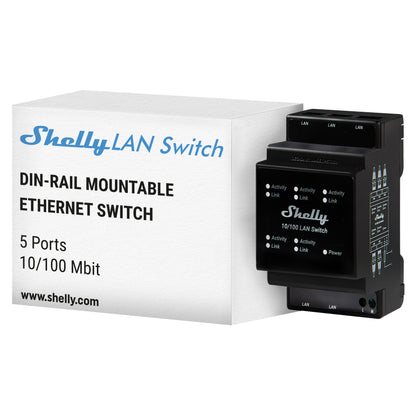

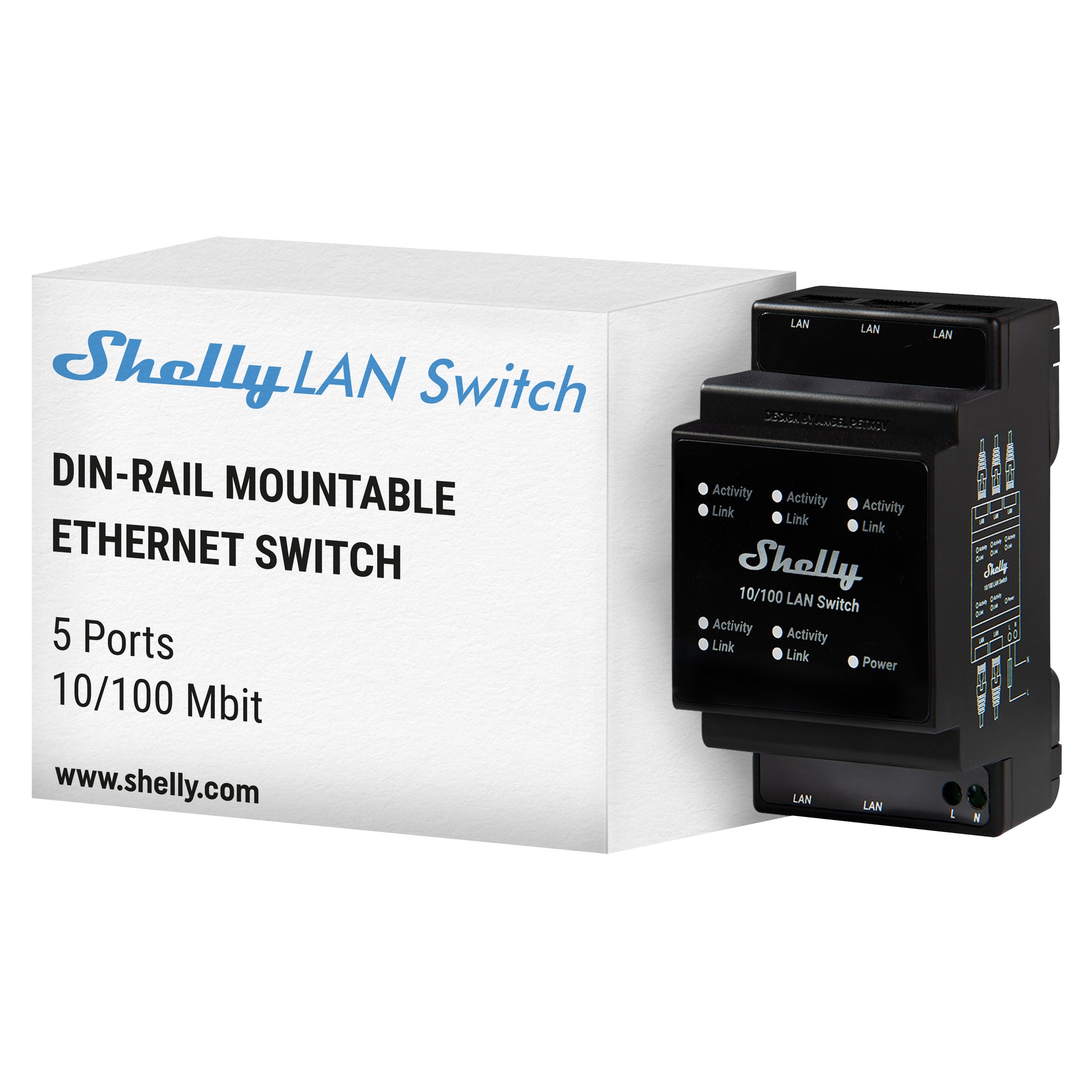

Shelly LAN Switch es un conmutador Ethernet montable en carril DIN con 5 puertos RJ45 compatibles
Velocidades de 10/100 Mbps. Proporciona conectividad por cable estable para dispositivos y redes domésticas inteligentes.
con entrada de alimentación de CA directa para una fácil integración en cajas de interruptores.

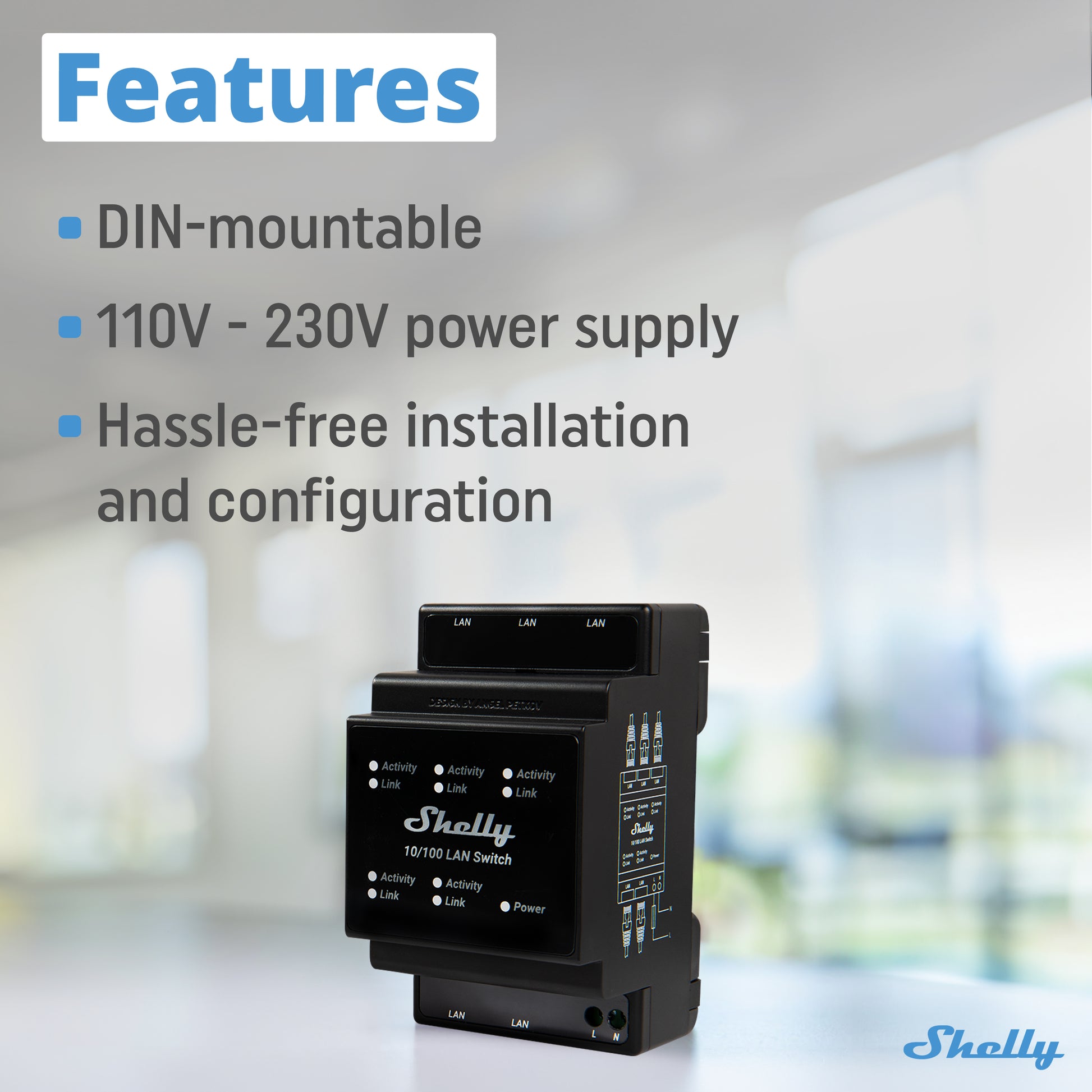

Características principales

• Montaje en carril DIN, compatible con relés Shelly Pro
• Alimentación CA directa: 110–230 V~, 50/60 Hz
• Instalación y configuración Plug & Play
• 5 puertos Ethernet RJ45 (10/100 Mbps)

Casos de uso

• Conexión LAN estable:Mantiene HVAC, PV, iluminación y otros sistemas esenciales en línea
• Conectividad rápida por cable:Admite PC, consolas de juegos, televisores inteligentes, dispositivos de transmisión, etc.

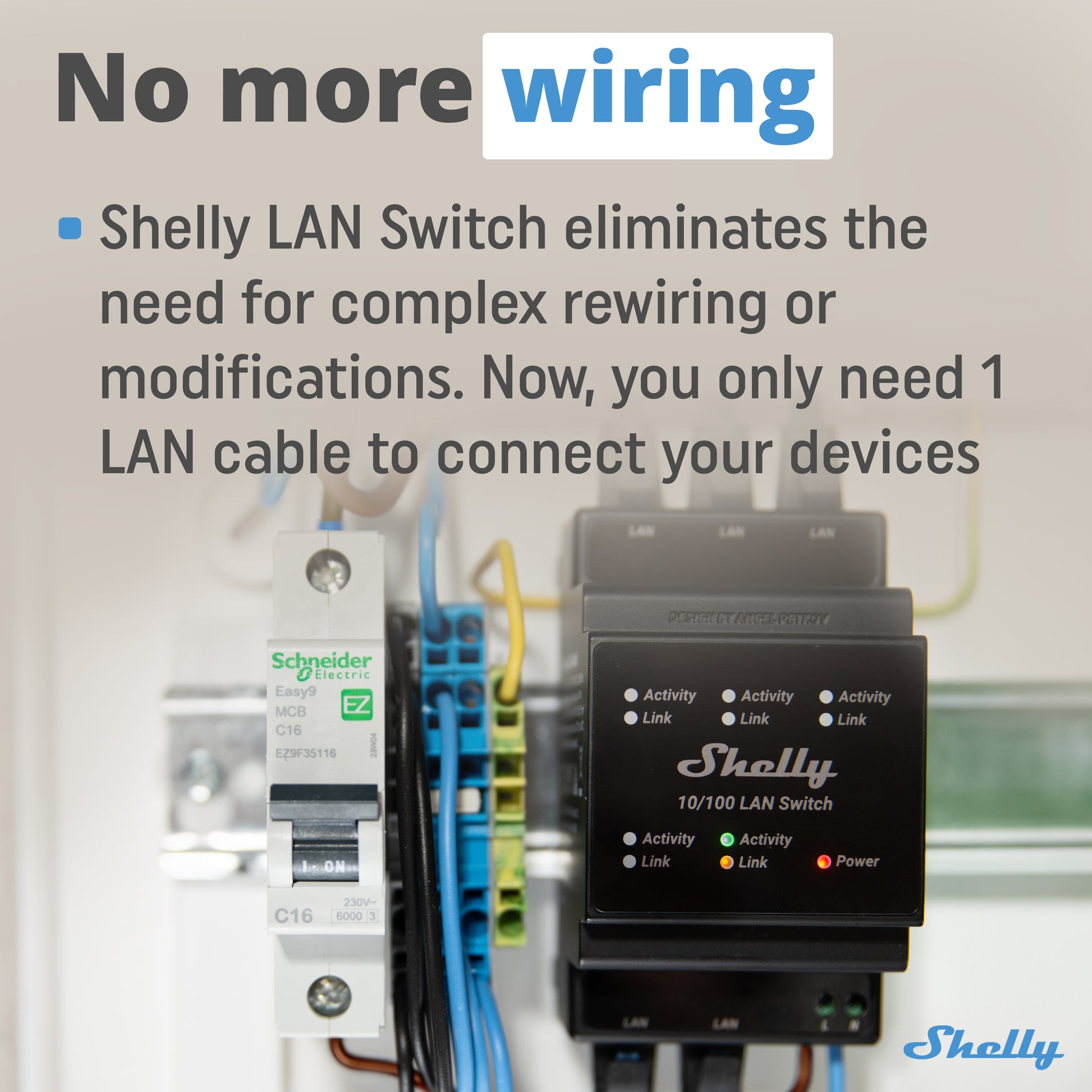

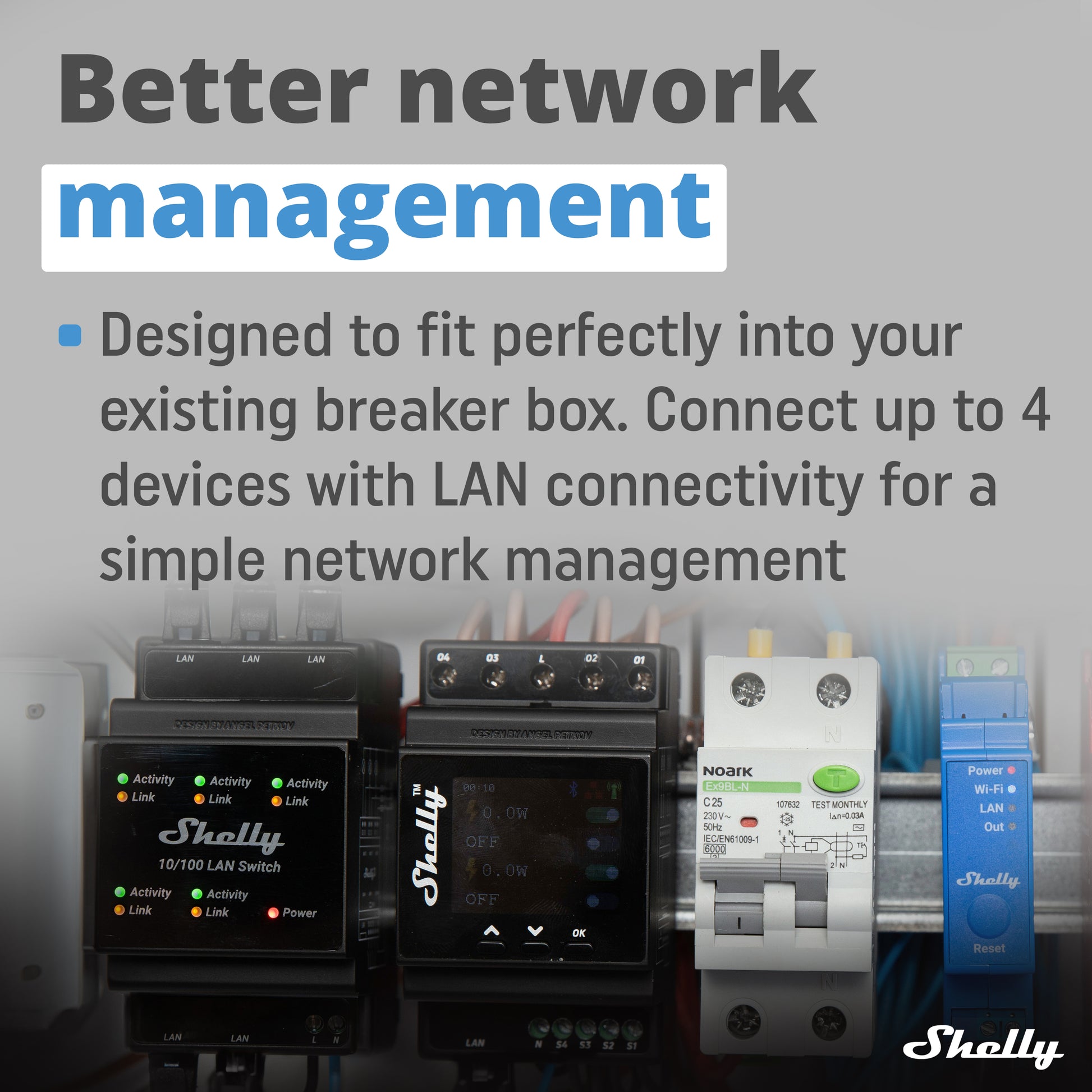

• Configuración eficiente:Se monta directamente en la caja de interruptores; conecta hasta 4 dispositivos LAN adicionales

Interfaces eléctricas del dispositivo

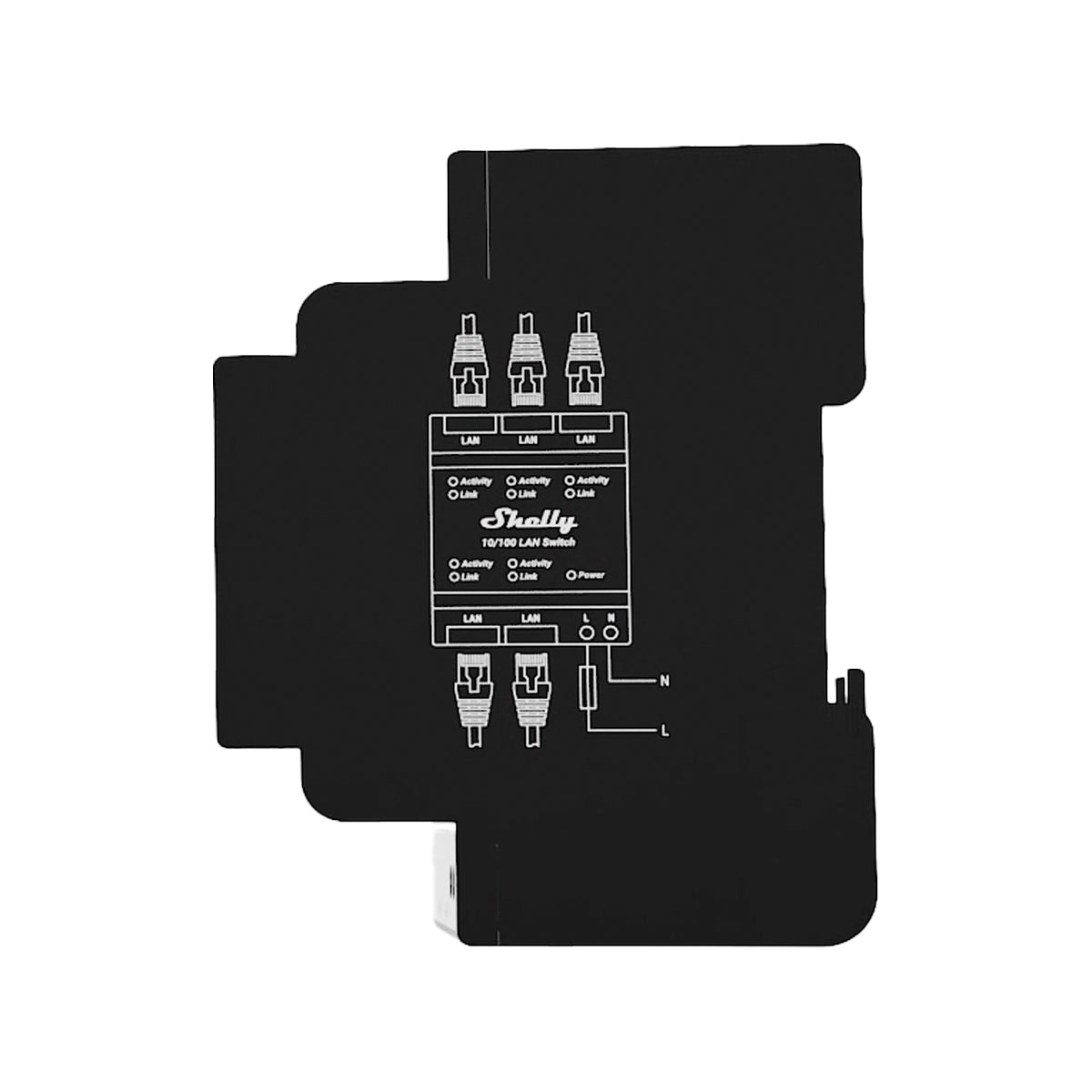

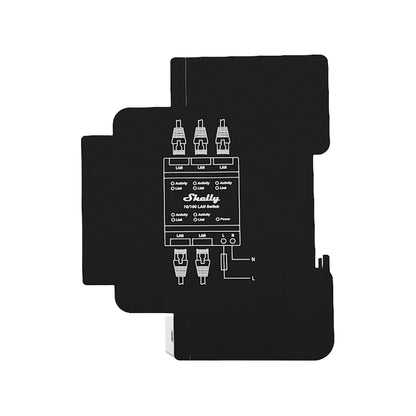

Entradas:Terminales de tornillo de 2 cables (1L, 1N)

Puertos Ethernet:5 conectores RJ45

⚠ ¡PRECAUCIÓN! Conecte y desconecte los cables LAN solo cuando el dispositivo esté apagado. Los conectores no deben exponer las piezas metálicas al contacto del usuario.

Conectividad

Ethernet

Función de seguridad

No aplicable

Tipos de carga admitidos

• No aplicable (dispositivo de red)

Interfaz de usuario

Salidas:Indicación LED

• Encendido → Rojo (encendido cuando el dispositivo está encendido)

• Actividad → Verde fijo (enlace Ethernet activo)

• Actividad → Parpadeo verde (tráfico de datos)

• Enlace → Ámbar (cable Ethernet conectado y transmitiendo)

Físico

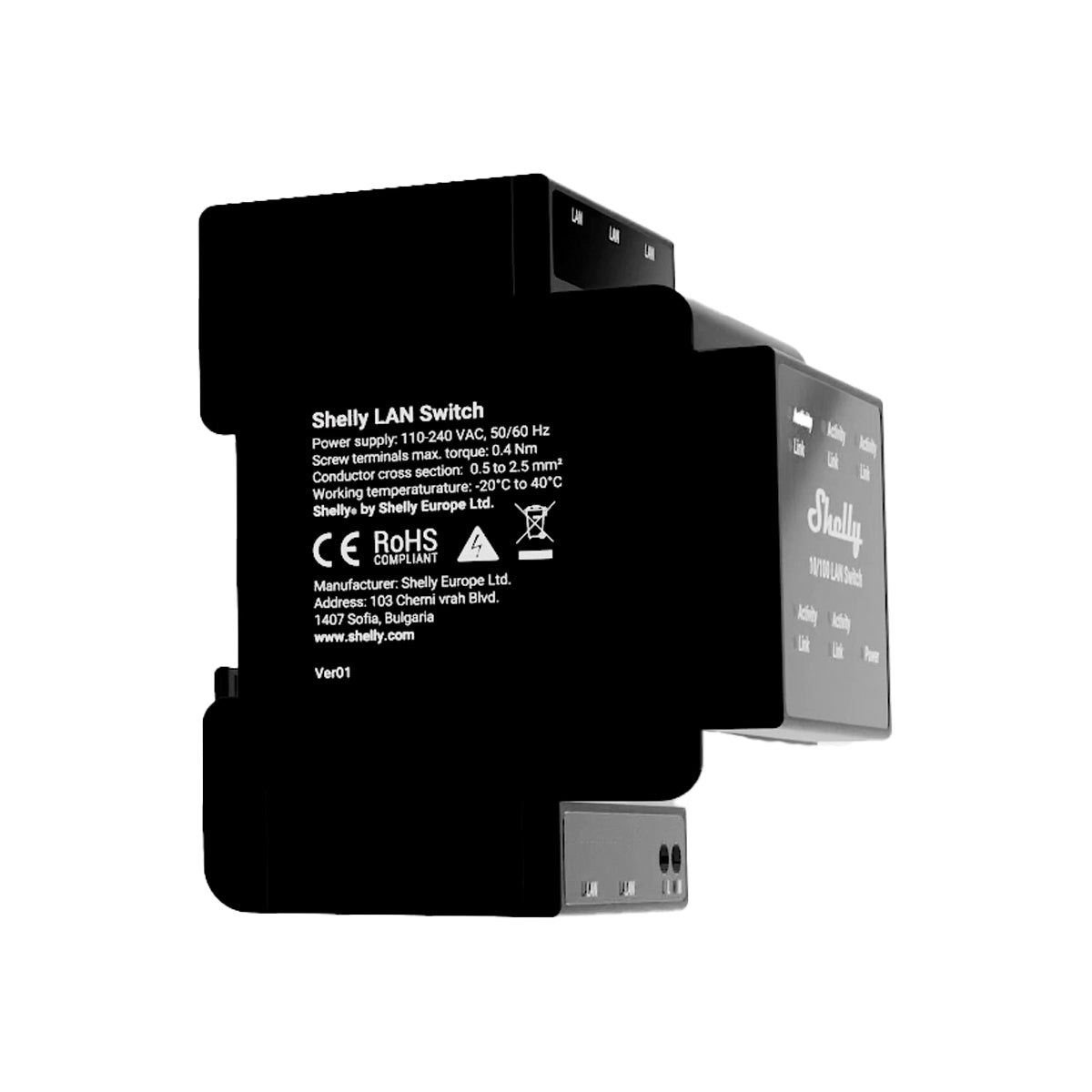

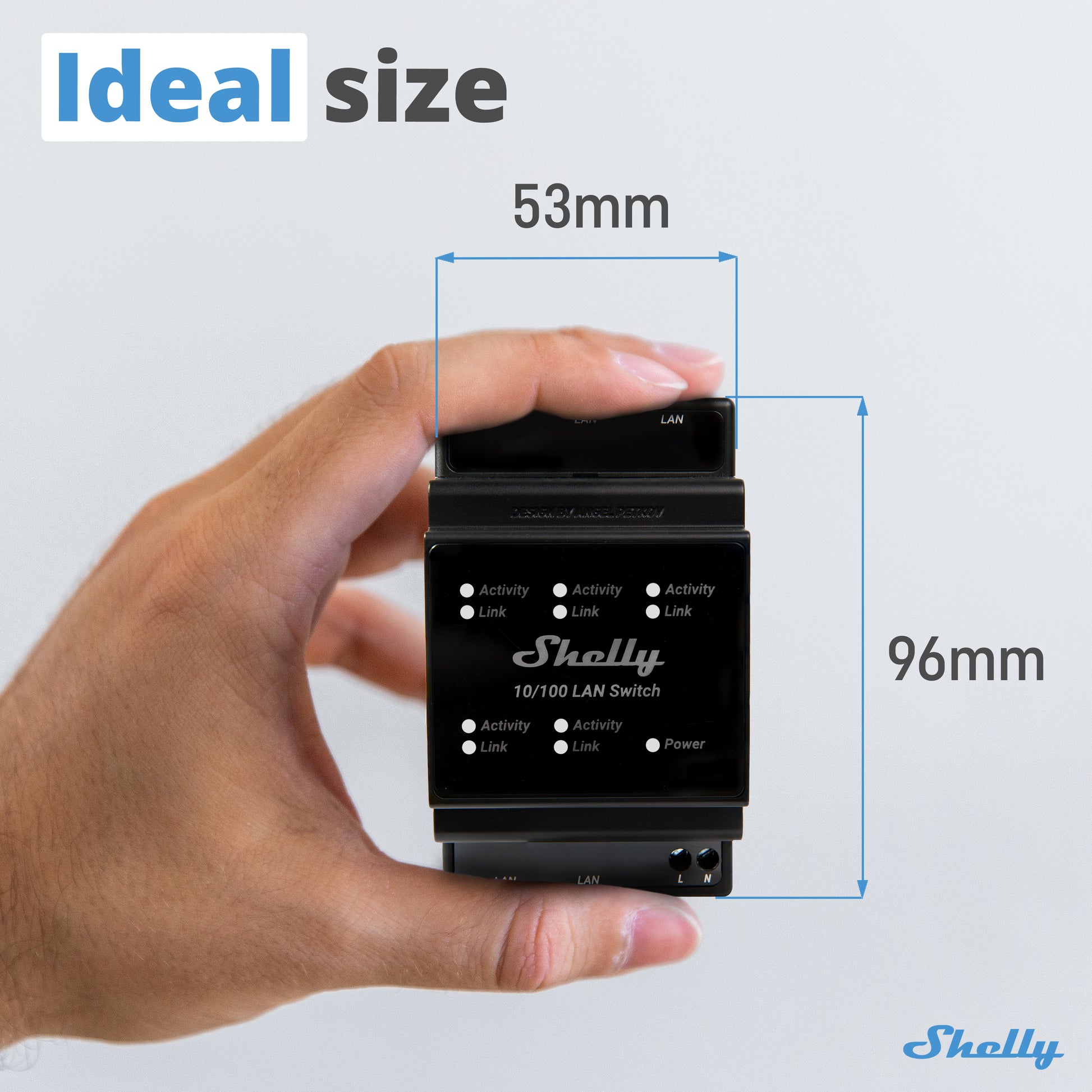

Tamaño (alto x ancho x profundidad):96×53×59 mm / 3,78×2,01×2,32 pulgadas

Peso:87 g / 3 onzas

Par de apriete de los terminales de tornillo:0,4 Nm (3,54 lbf·in)

Tamaño del conductor:0,5–2,5 mm² (20–14 AWG; casquillos sólidos, trenzados y de cordón)

Longitud de la tira:6–7 mm (0,24–0,28 pulgadas)

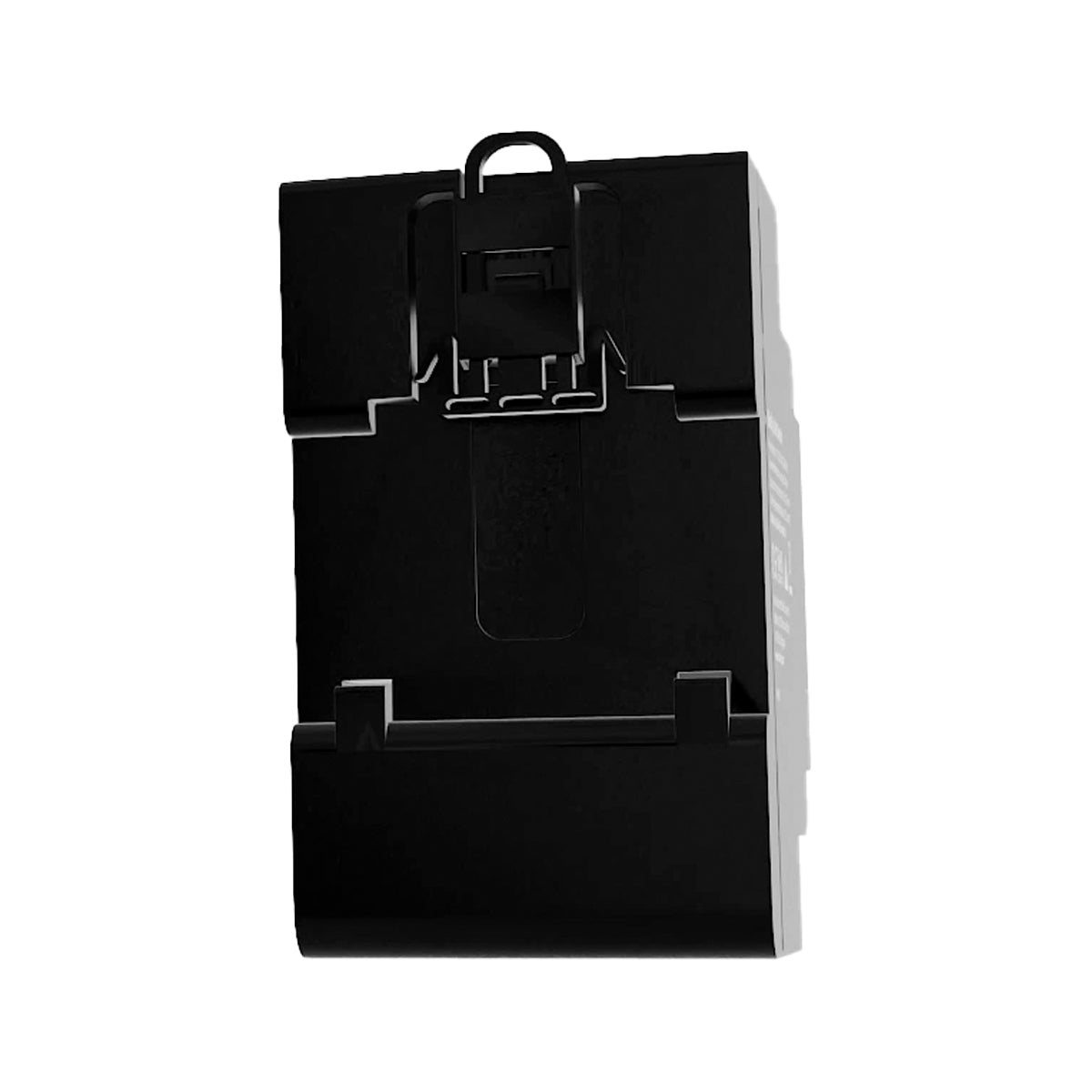

Montaje:carril DIN

Material de la carcasa:Plástico

Color de la carcasa:Negro

Color de los conectores:Verde

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Altitud máxima:2000 m (6562 pies)

Eléctrico

Fuente de alimentación:110–240 V~ 50/60 Hz

Consumo de energía:< 1 W

Protección externa:Característica de disparo B o C; corriente nominal máxima de 16 A; capacidad de interrupción mínima de 6 kA; clase de limitación de energía 3

Funcionalidad

Modo de comunicación/negociación:Negociación automática totalmente capaz según IEEE 802.3 (semidúplex (HDX), dúplex completo (FDX), contrapresión, pausa, control de flujo (IEEE 802.3))
