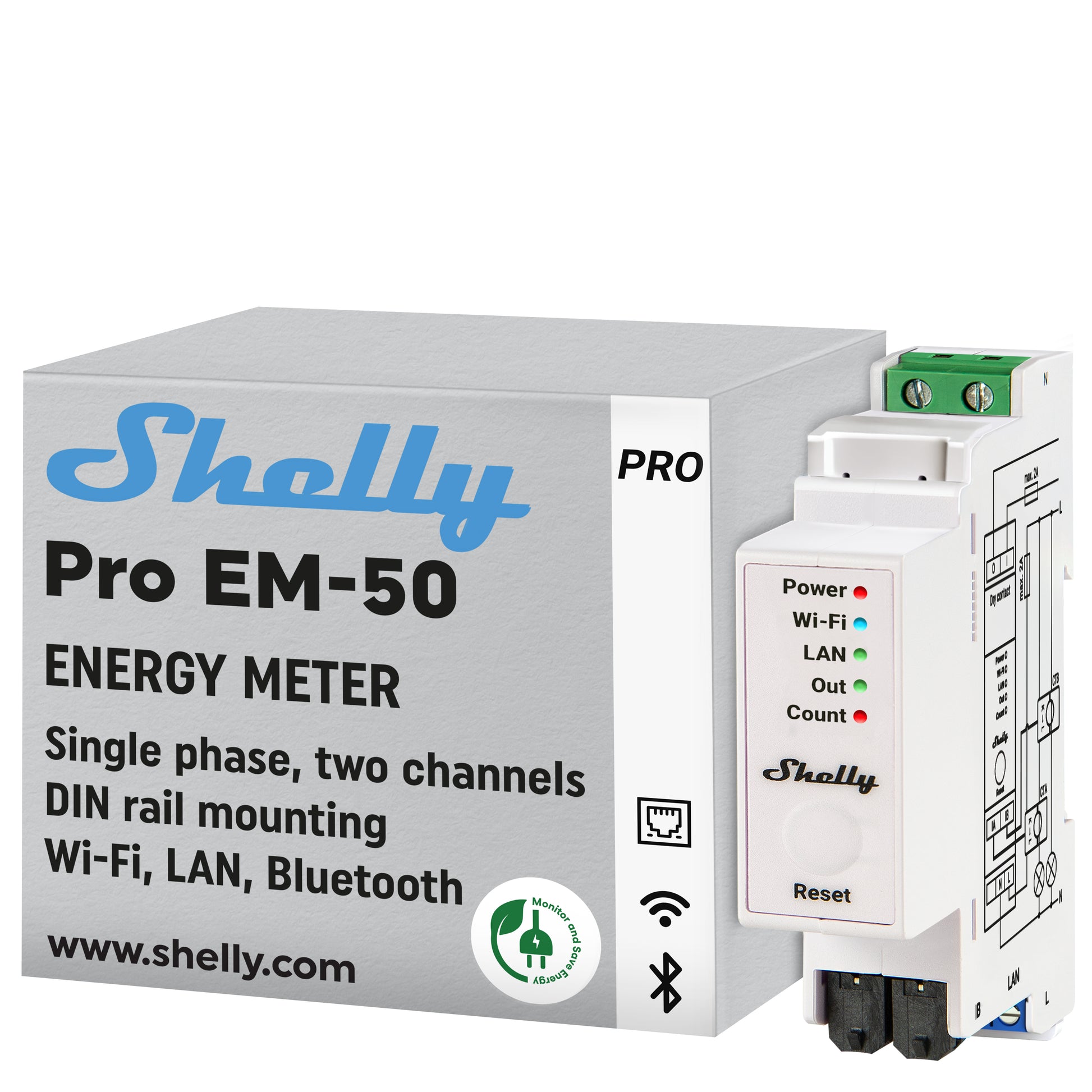

Shelly Pro EM - 50A (con 2 CT de 50A)

Identificación del dispositivo

Nombre:Shelly Pro EM-50

Modelo:SPEM-002CEBEU50

SSID del dispositivo:ShellyProEM50-XXXXXX

Descripción breve

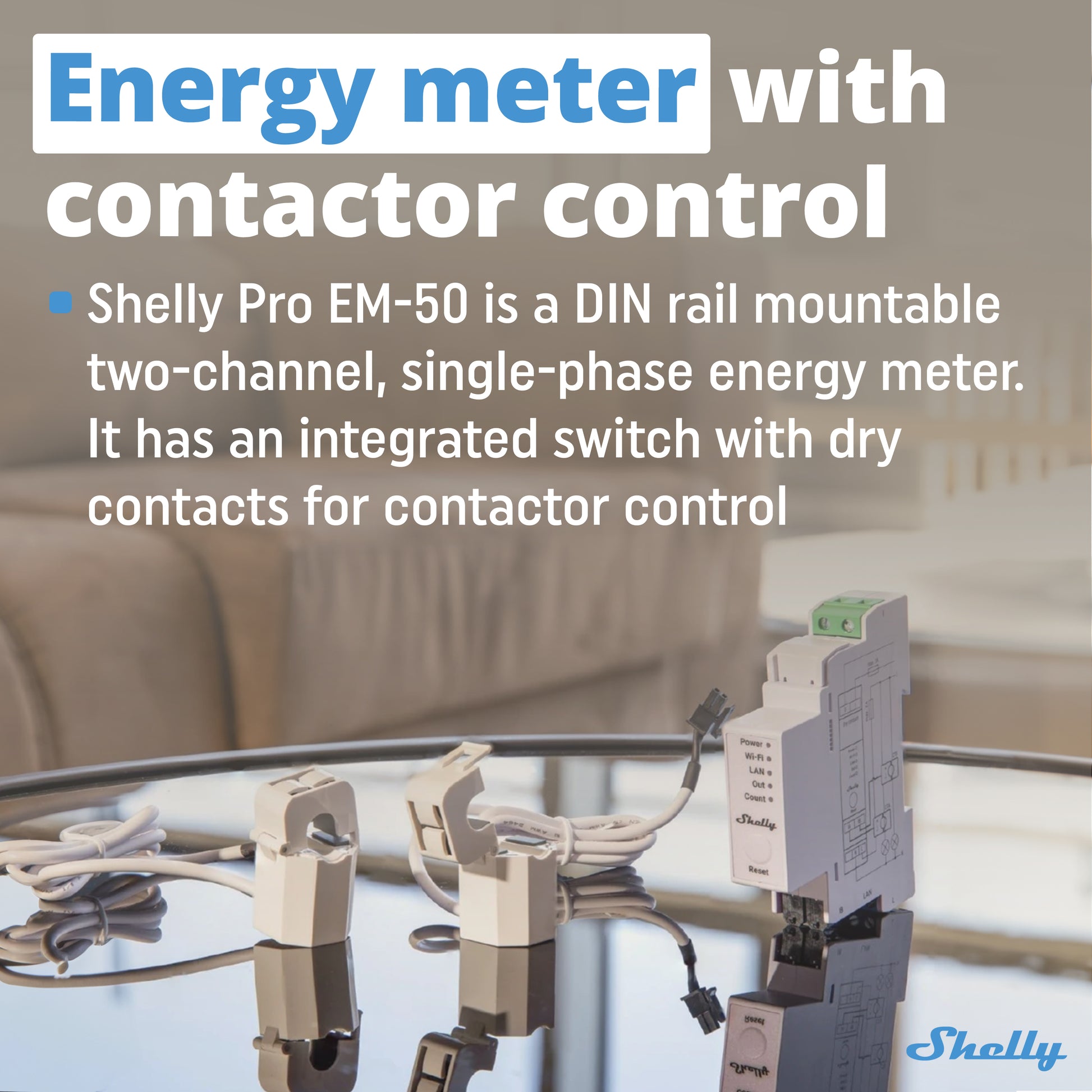

Shelly Pro EM-50 es un medidor de energía monofásico de dos canales de calidad profesional con un relé incorporado para
Control de contactores. Diseñado para montaje en riel DIN, combina la flexibilidad del firmware Gen2 con
Opciones de conectividad avanzadas, como LAN, Wi-Fi y Bluetooth. El dispositivo ofrece monitoreo en tiempo real.
de tensión, corriente, potencia activa y aparente, así como el consumo total de energía.
Shelly Pro EM-50 almacena hasta 60 días de datos en intervalos de 1 minuto e incluye un reloj en tiempo real para mantener
Marcas de tiempo precisas incluso sin sincronización de red. Puede funcionar de forma independiente o como parte de...
un sistema automatizado a través de protocolos MQTT, HTTP y WebSocket con encriptación TLS.

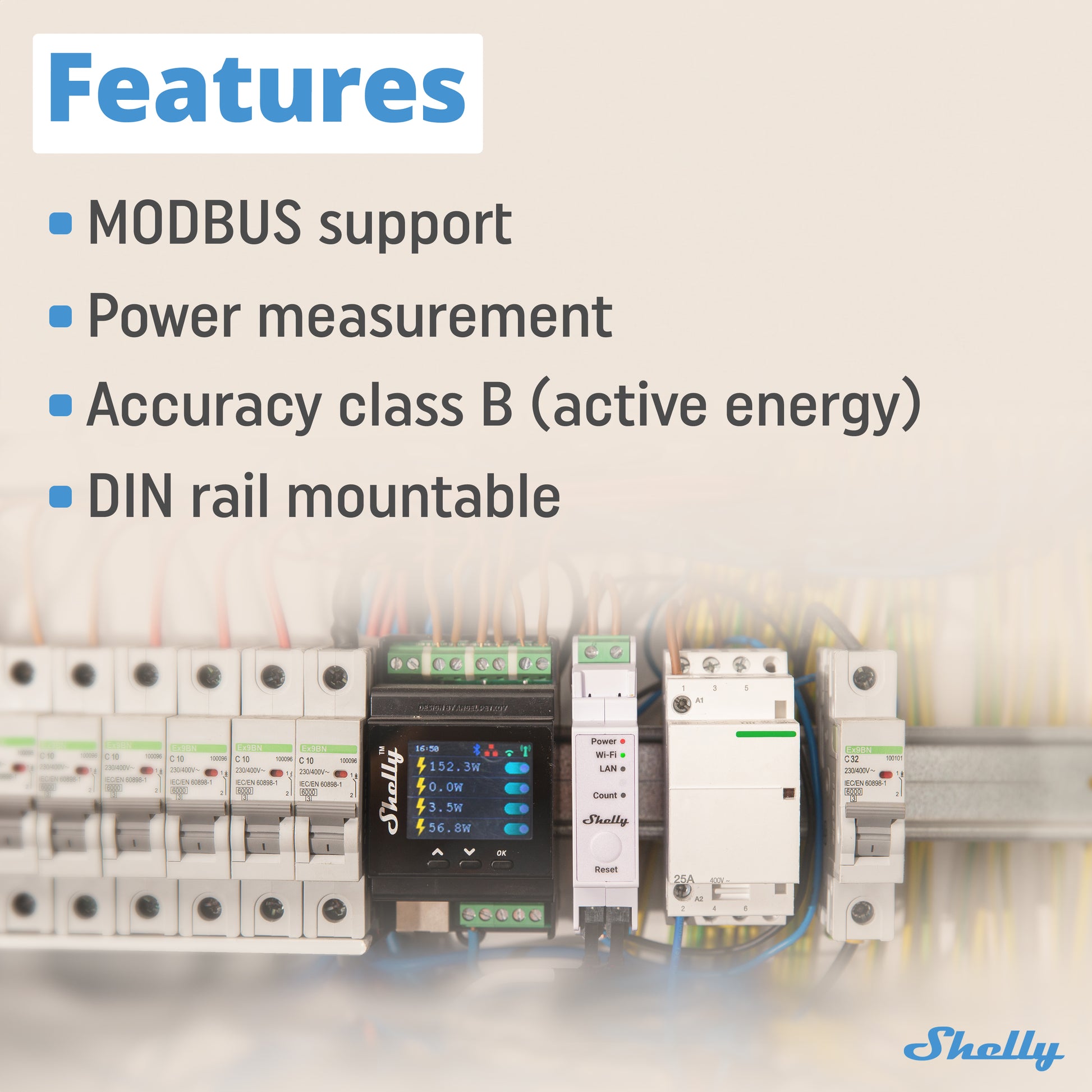

Características principales

• Medición de 4 cuadrantes
• Montaje en carril DIN
• Monitoreo monofásico de dos canales
• Conexión del transformador de corriente
• Relé de contacto seco incorporado para control de contactor externo
• Indicación de pulso óptico del consumo de energía
• El reloj en tiempo real garantiza un registro preciso durante las interrupciones
• Hasta 60 días de registros de datos con intervalos de 1 minuto
• Clase de precisión B (IEC 62053-21)
• Compatible con sistemas fotovoltaicos

Aplicaciones principales

• Residencial
• MDU (apartamentos, condominios, hoteles)
• Locales comerciales ligeros (oficinas, pequeños comercios, restaurantes, gasolineras)
• Agrícola (granjas, graneros, silos)
• Edificios gubernamentales/municipales
• Campus universitarios/facultades

Esquemas internos simplificados

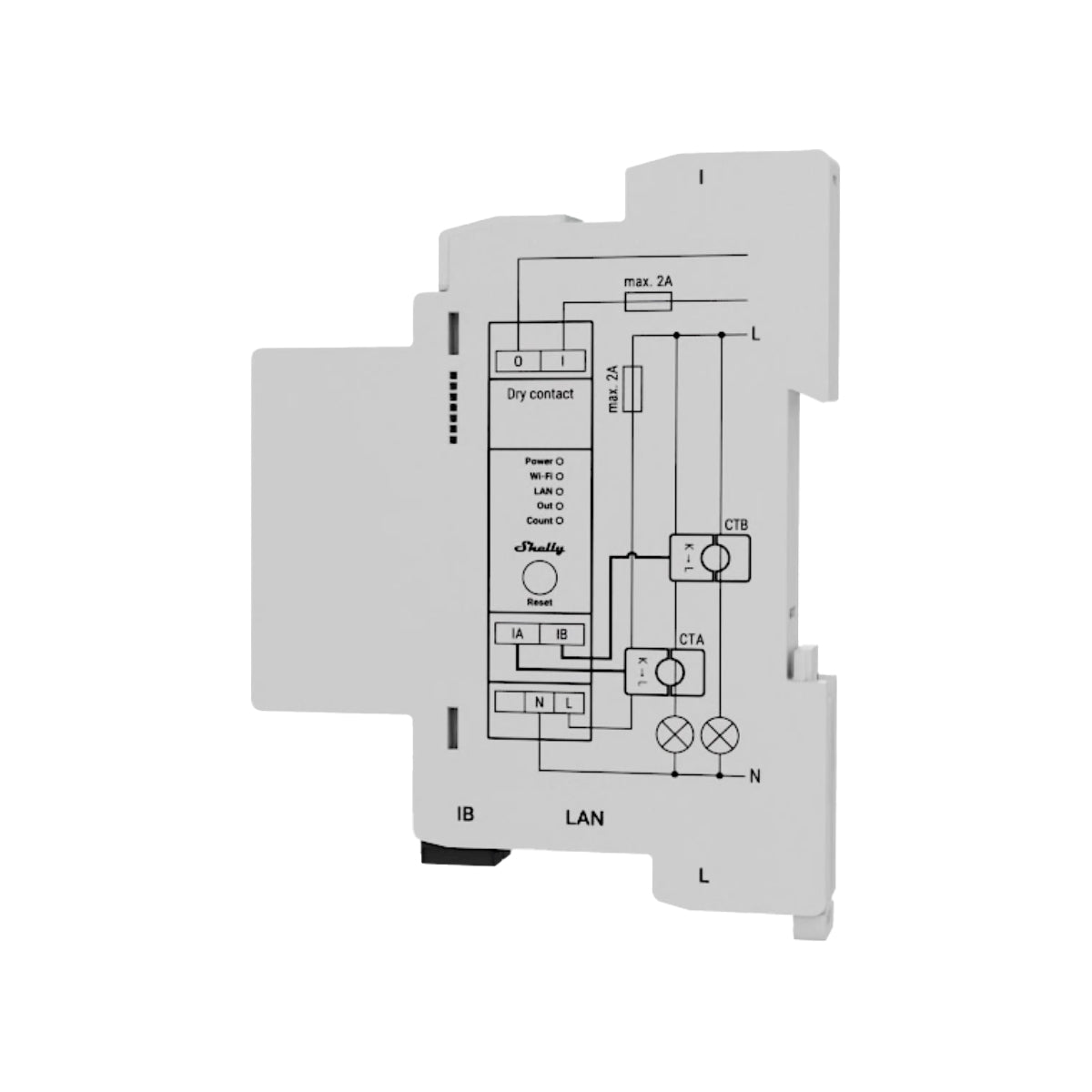

Esquemas internos de Shelly Pro EM

Interfaces eléctricas del dispositivo

Entradas:

2 entradas de línea en terminales de tornillo: 1 × L y 1 × N

2 entradas de transformador de corriente: IA e IB para medición de corriente

Salidas:

2 terminales de relé aislados galvánicamente: I y O

Puerto Ethernet:

1 × conector RJ45

⚠ ¡PRECAUCIÓN! Conecte o desconecte el cable LAN solo cuando el dispositivo esté apagado. El conector LAN no debe tener
partes metálicas expuestas al tacto.

Interfaz complementaria:

Interfaz serial propietaria de Shelly

⚠ ¡PRECAUCIÓN! Hay alto voltaje presente en la interfaz adicional cuando el dispositivo está encendido.

Conectividad

Wifi

Ethernet

Bluetooth

Cada opción de conectividad puede ser habilitada o deshabilitada por el usuario.

Características de seguridad

Protección contra sobrecalentamiento

Tipos de carga admitidos

• Resistivas (bombillas incandescentes, aparatos de calefacción)
• Capacitivos (controladores de LED, bancos de condensadores, equipos electrónicos)
• Inductivos (transformadores, ventiladores, refrigeradores, aires acondicionados)

Interfaz de usuario

Entradas:

Un botón de cúpula táctil

• Pulsación corta → Activar o desactivar el relé incorporado

• Mantener pulsado 5 s → Activar punto de acceso del dispositivo

• Mantener pulsado 10 s → Restablecer valores de fábrica

Salidas:

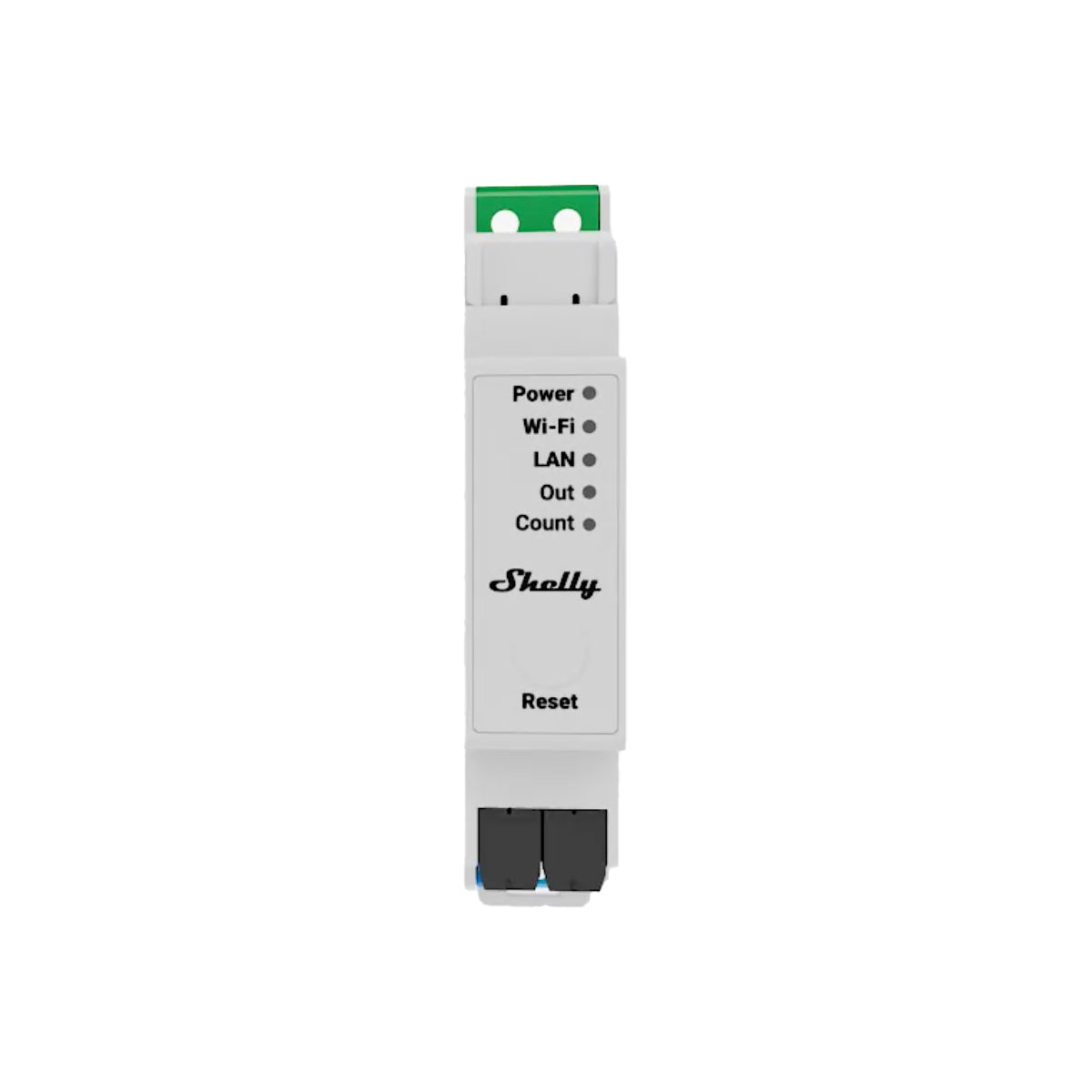

Indicación LED

• Alimentación → Rojo cuando la fuente de alimentación está conectada

• Wi-Fi:

– Azul = modo AP

– Rojo = modo STA (no conectado)

– Amarillo = Conectado a Wi-Fi (Nube deshabilitada)

– Verde = Conectado a Wi-Fi y Shelly Cloud

– Rojo/azul intermitente = actualización OTA en curso

• LAN → Verde cuando está conectado

• Salida → Rojo cuando el contacto del relé de salida está cerrado

• Conteo → Parpadeo rojo según la frecuencia de energía medida

Físico

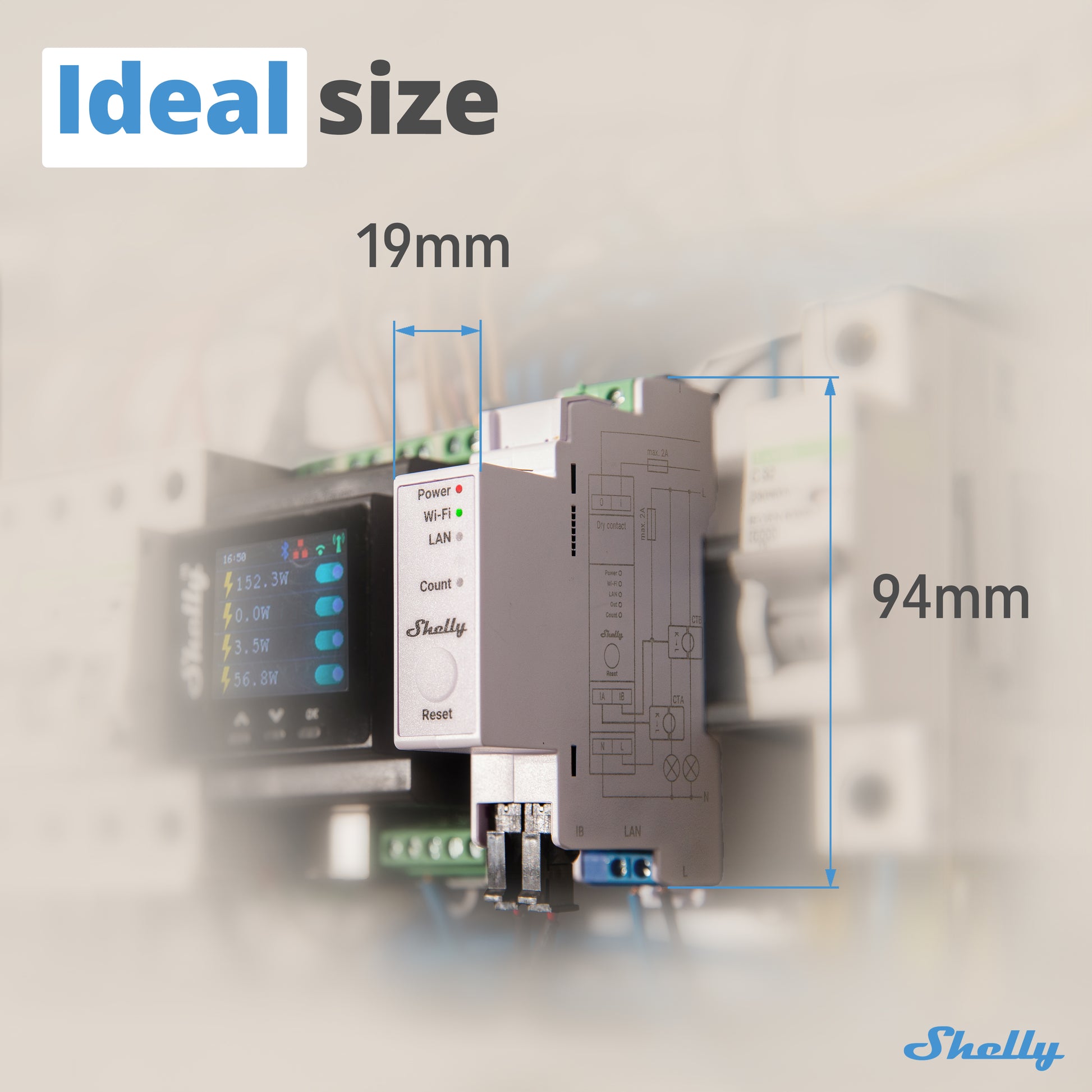

Tamaño (alto x ancho x profundidad):94×19×69 mm ±0,5 / 3,70×0,75×2,71 pulgadas ±0,02

Peso:63 ±1 g / 2,22 ±0,05 oz

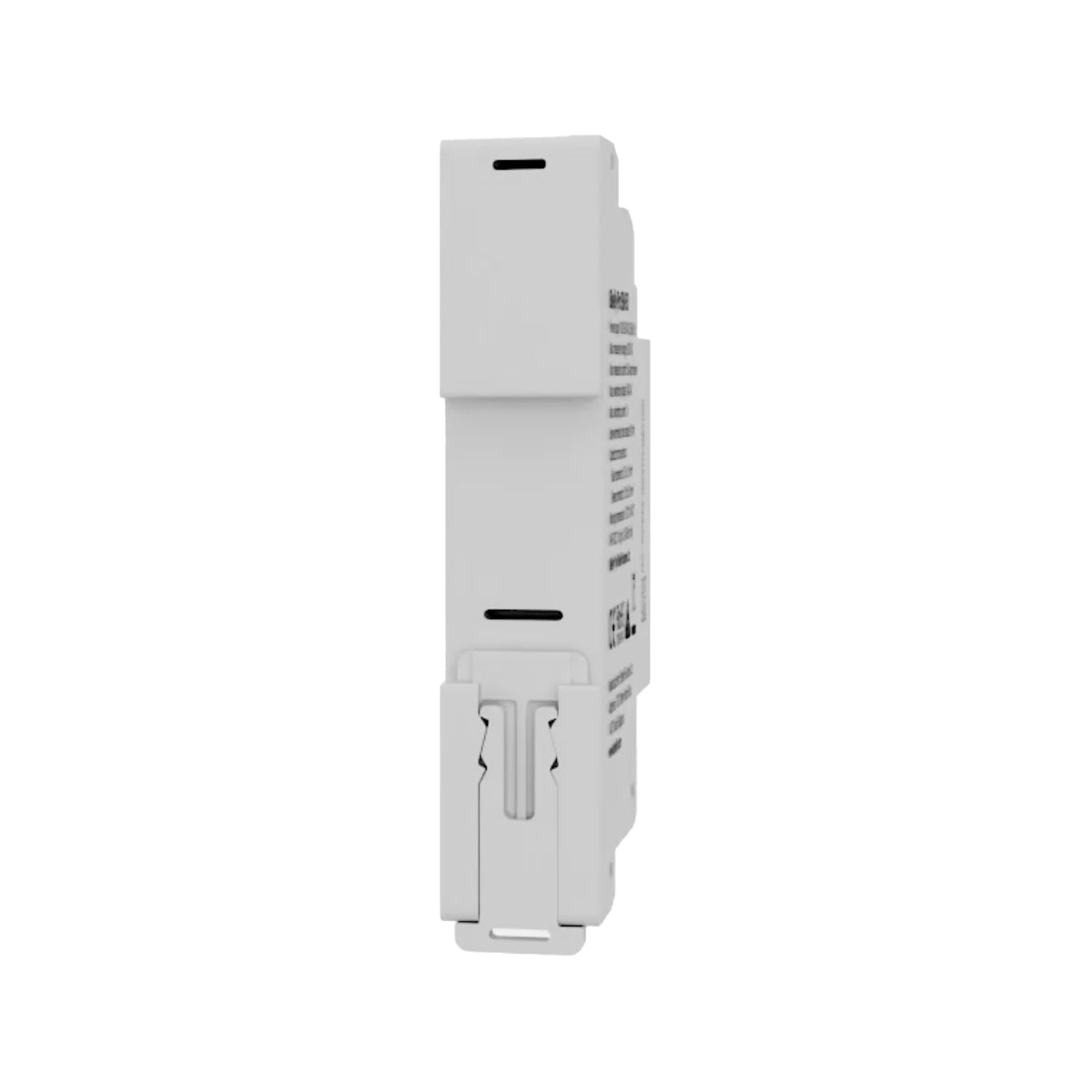

Montaje:carril DIN

Par de apriete de los terminales de tornillo:0,4 Nm (4,43 lbf·in)

Tamaño del conductor:0,5–2,5 mm² (20–14 AWG; terminales sólidos, trenzados y de cordón)

Longitud de la tira:6–7 mm (0,24–0,28 pulgadas)

Material de la carcasa:Plástico

Color:Blanco

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Altitud máxima:2000 m (6562 pies)

Eléctrico

Fuente de alimentación (CA):100–260 V~, 50/60 Hz

Fuente de alimentación (CC):N / A

Consumo de energía:< 3 W

Clasificaciones de salida

Tensión máxima de conmutación CA:240 V~

Tensión máxima de conmutación CC:N / A

Corriente máxima de conmutación:2 A

Sensores y medidores

Sensor de temperatura interna:Sí

Voltímetro (RMS):100–260 V

Precisión del voltímetro:±1%

Amperímetro (RMS a través de CT):0–50 A

Precisión del amperímetro:±1% (5–50 A), ±2% (0–5 A)

Medidores de potencia y energía:Potencia activa y aparente; energía activa y aparente; factor de potencia

Almacenamiento de datos de medición:Al menos 60 días con una resolución de datos de 1 minuto

Exportación de datos:CSV para valores registrados de PQ; exportación en formato JSON mediante RPC

Radio

Banda de RF:2400–2495 MHz

Potencia máxima de RF:<20 dBm

Protocolo Wi-Fi:802.11b/g/n

Alcance de Wi-Fi:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Protocolo Bluetooth:4.2

Alcance de Bluetooth:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

MCU

UPC:ESP32-D0WDQ6

Destello:16 MB

Capacidades del firmware

Webhooks:20 (hasta 5 URL cada una)

Scripting:Sí

MQTT:Sí

CoAP:No
