Regulador de intensidad Shelly Pro 1PM

Identificación del dispositivo

Nombre:Regulador de intensidad Shelly Pro 1PM

Modelo:SPDM-001PE01EU

SSID del dispositivo:ShellyProDM1PM-XXXXXXXXXXXX

Identificación del modelo BLE:0x200D

Descripción breve

Shelly Pro Dimmer 1PM es un regulador inteligente de un solo canal con montaje en riel DIN.
Puede funcionar de forma independiente en una red Wi-Fi local o a través de servicios de automatización en la nube.
Se puede acceder, controlar y monitorear el dispositivo de forma remota siempre que esté conectado a Internet.
Una interfaz web incorporada proporciona supervisión, control y configuración directamente desde un navegador.

Características principales

• Montaje en carril DIN
• Calibración automática de atenuación para transiciones suaves
• Modos de entrada de interruptor/botón
• Control de atenuación de uno o dos botones para configuraciones flexibles de interruptores de pared
• Modo nocturno para brillo nocturno
• Ajuste de brillo mínimo/máximo
• Control de velocidad de desvanecimiento de botones
• Control de duración de la transición
• Protección contra sobrecorriente/voltaje/potencia
• Programaciones semanales con brillo, transiciones y valores de giro
• Temporizadores de encendido y apagado automático
• Acciones locales en entorno LAN
• Webhooks para automatización ligera basada en eventos
• Puerta de enlace BLE entre dispositivos Bluetooth y Wi-Fi
• Extensor de rango Wi-Fi
• Scripting para automatización avanzada
• Alta compatibilidad con sistemas de terceros
• No requiere concentrador (funciona localmente o de forma remota a través de Shelly Smart Control o de terceros)

Casos de uso

• Controlar el brillo de las luces regulables (110–240 V)
• Cree horarios inteligentes para cambios de brillo automatizados
• Modernizar la iluminación existente manteniendo los interruptores actuales
• Sincronizar luces con el amanecer/atardecer
• Habilitar el modo nocturno para iluminación de bajo nivel
• Integración con Home Assistant, Google Home, Alexa, SmartThings
• Atenúe las luces presionando uno o dos botones
• Monitorear y medir el consumo de energía
• Control de iluminación de precisión para instalaciones DIN profesionales

Integraciones

Funciones compatibles con Amazon Alexa: Sí

Características compatibles con Google Smart Home: Sí

Funciones compatibles con Samsung SmartThings: Sí

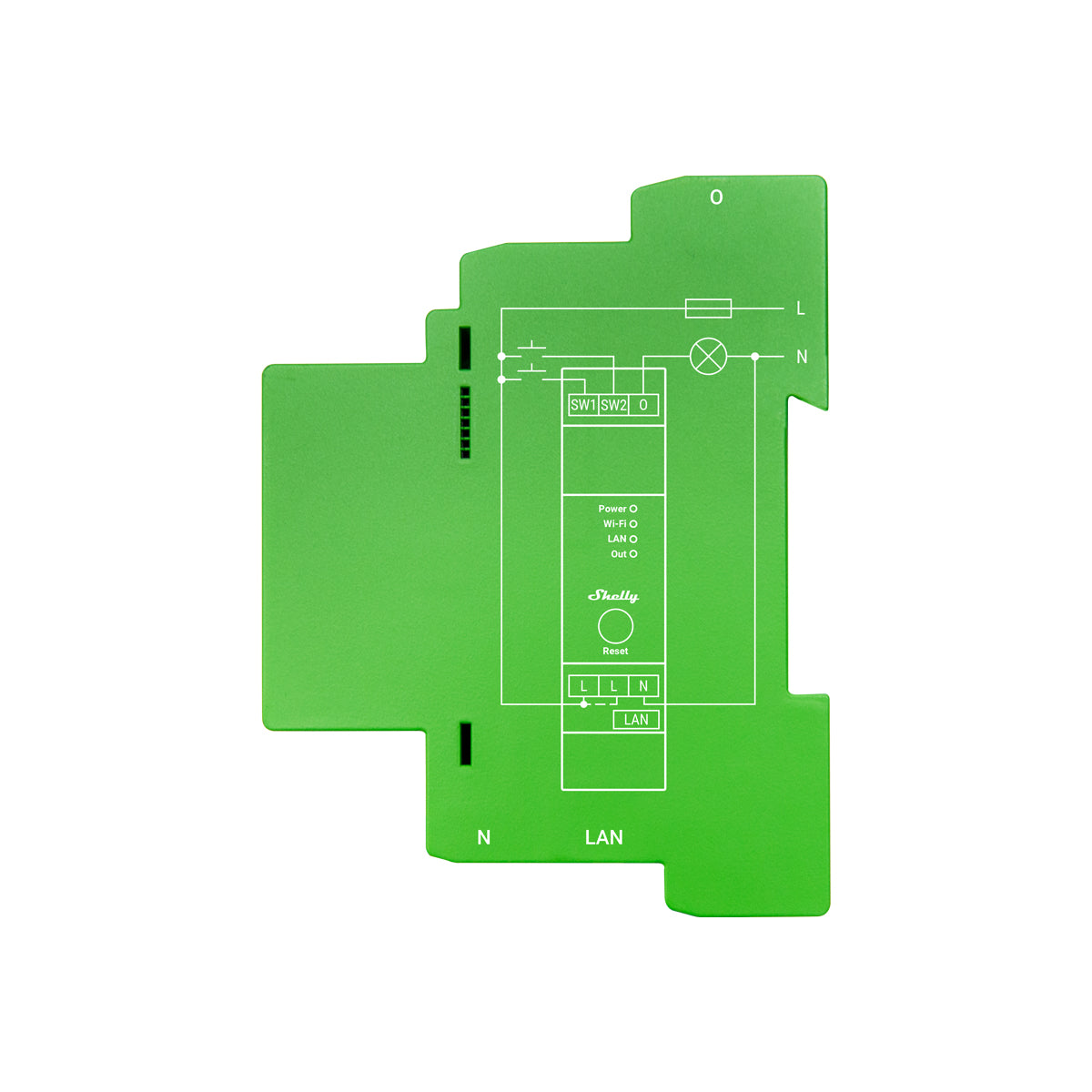

Esquemas internos simplificados

Esquemas internos simplificados del regulador Shelly Pro Dimmer 1PM

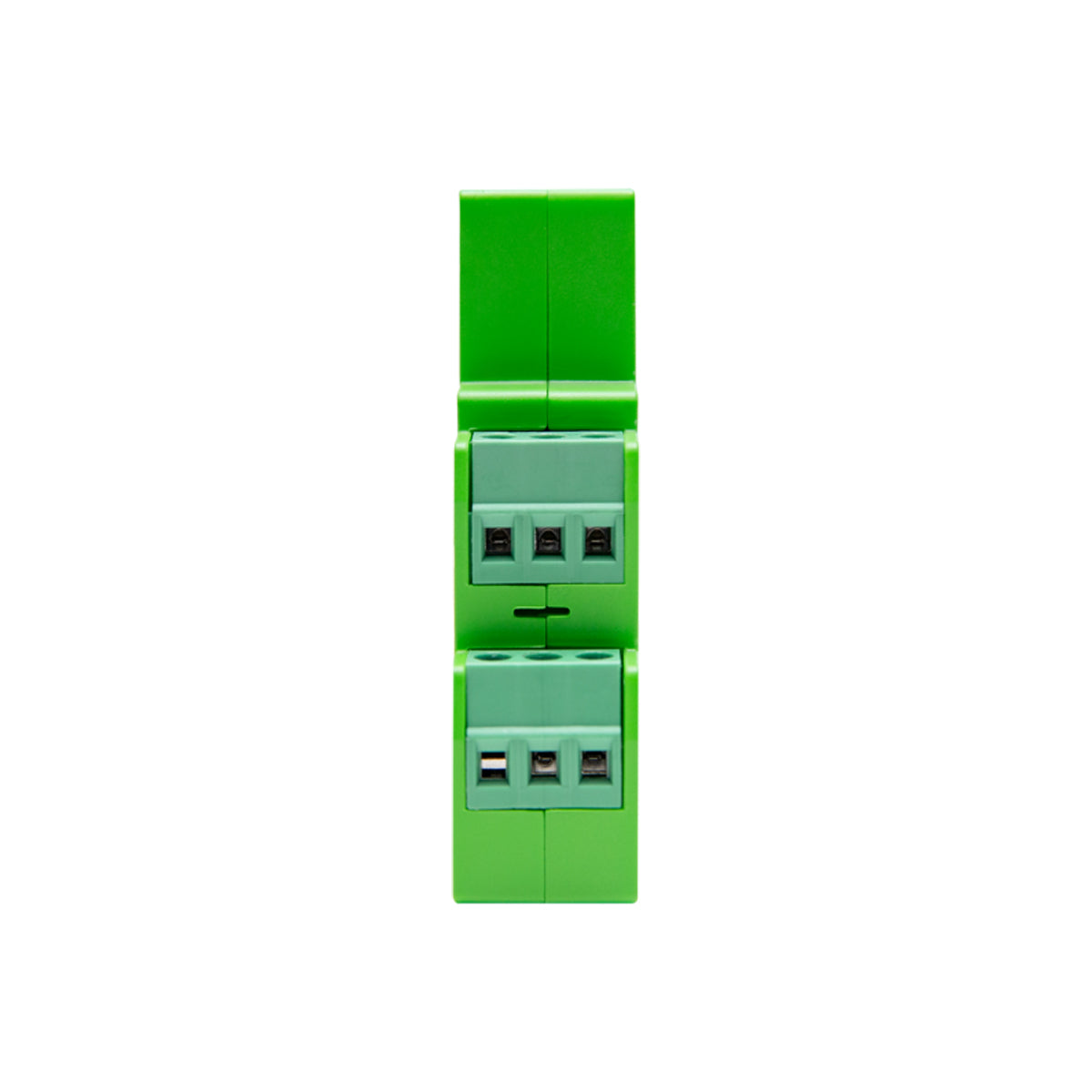

Interfaces eléctricas del dispositivo

Entradas:2 entradas de interruptor/botón (SW1, SW2); 2 entradas de fuente de alimentación (1L, 1N)

Salidas:1 salida (O)

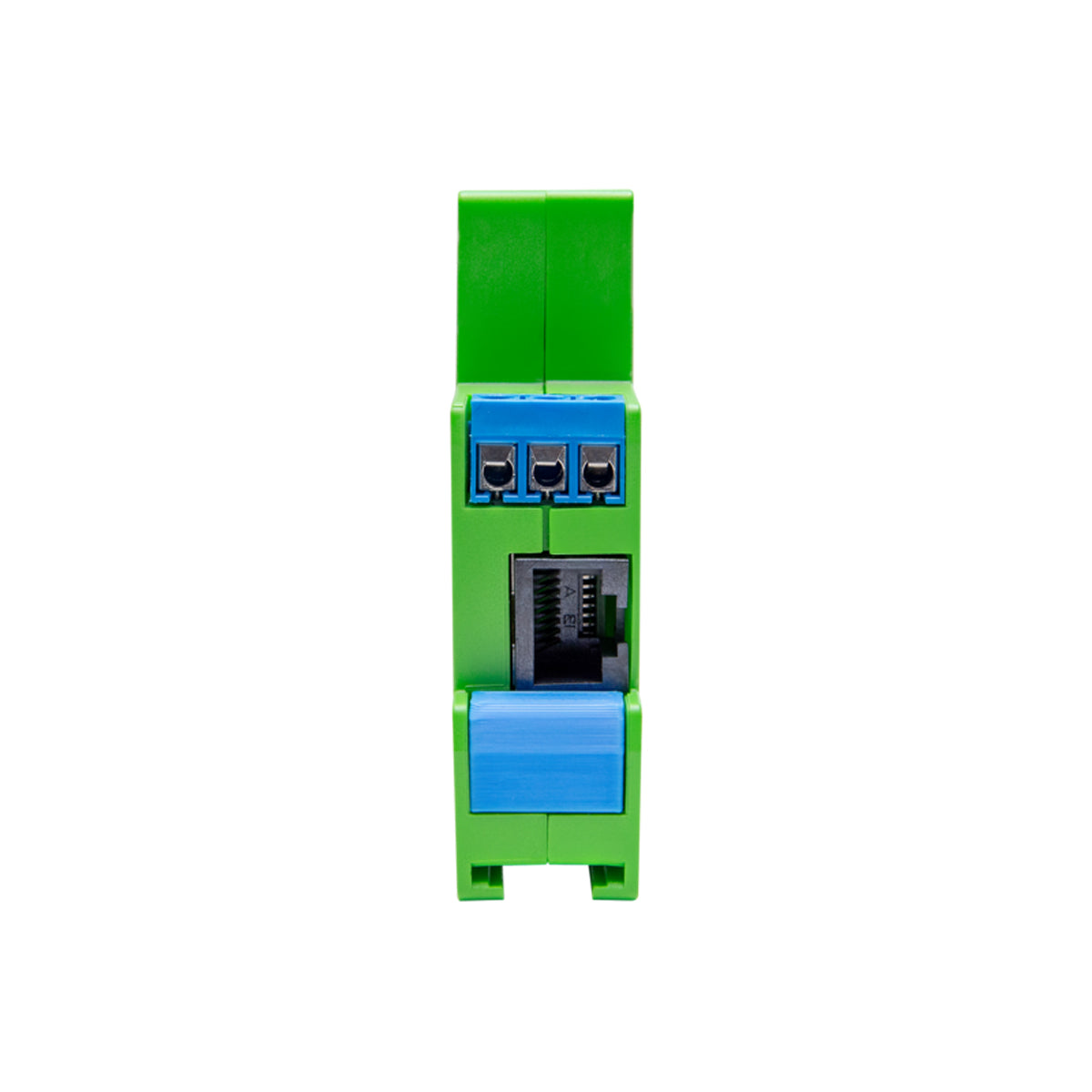

Puerto Ethernet:1 conector RJ45

Interfaz complementaria:Interfaz serial propietaria de Shelly

¡PRECAUCIÓN! Conecte y desconecte el cable LAN solo cuando el dispositivo esté apagado. El conector LAN no debe exponer puntos de contacto metálicos.

⚠ ¡PRECAUCIÓN! Alto voltaje presente en la interfaz adicional cuando está encendido.

Conectividad

Wifi

Ethernet

Bluetooth

Función de seguridad

Protección contra sobrecalentamiento

Protección contra sobretensiones

Protección contra sobrecorriente

Protección contra sobrecargas

Tipos de carga admitidos

• Lámparas LED regulables: hasta 200 W
• Bombillas incandescentes: hasta 200 W
• Lámparas halógenas: hasta 200 W
• Transformador de núcleo de hierro con lámparas incandescentes de baja tensión: hasta 200 VA
• Transformadores electrónicos regulables: hasta 200 W

Interfaz de usuario

Entradas:Un botón de reinicio

• Mantenga presionado 5 segundos → habilitar AP y Bluetooth

• Mantener pulsado 10 segundos → restablecer valores de fábrica

Salidas:Indicación LED

• Energía → Rojo (encendido cuando la fuente de alimentación está conectada)

• Wi-Fi → Azul (modo AP)

• Wi-Fi → Rojo (modo STA, no conectado)

• Wi-Fi → Amarillo (modo STA, conectado; nube deshabilitada/no conectado)

• Wi-Fi → Verde (modo STA, conectado; nube habilitada)

• Wi-Fi → Parpadeo rojo/azul (actualización OTA en curso)

• LAN → Verde (LAN conectada)

• Salida → Rojo (salida activada)

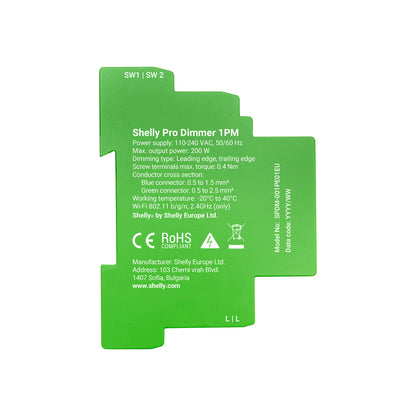

Físico

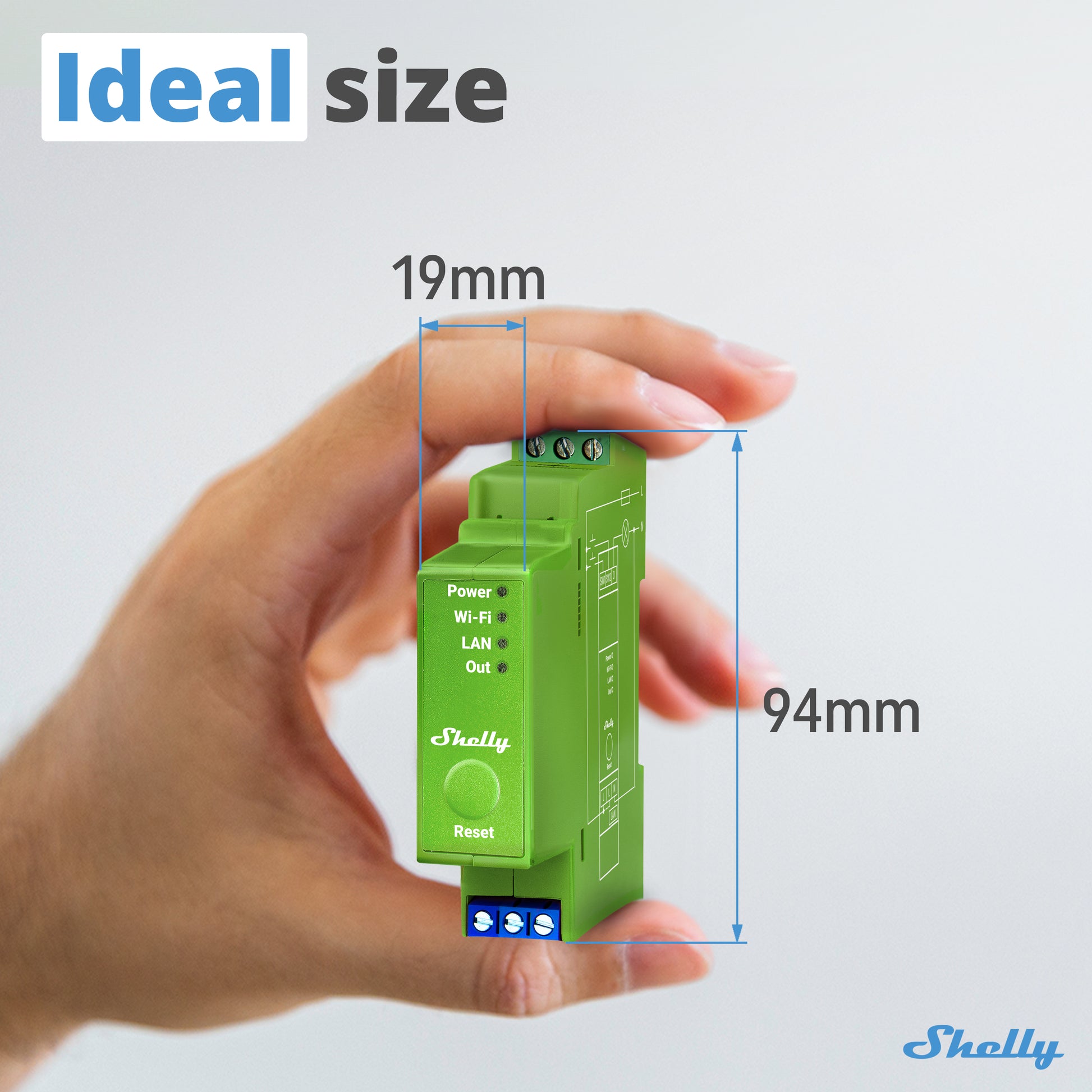

Tamaño (alto x ancho x profundidad):94×19×69 mm / 3,70×0,75×2,71 pulgadas

Peso:75 gramos / 2,7 onzas

Par de apriete de los terminales de tornillo:0,4 Nm (3,54 lbf·in)

Tamaño del conductor:0,5–2,5 mm² (20–14 AWG, conectores verdes); 0,5–1,5 mm² (20–16 AWG, conector azul); se admiten casquillos sólidos, trenzados y de cordón.

Longitud de la tira:6–7 mm (0,24–0,28 pulgadas, conectores verdes); 5–6 mm (0,20–0,24 pulgadas, conector azul)

Montaje:carril DIN

Material de la carcasa:Plástico

Color de la carcasa:Cal

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Altitud máxima:2000 m (6562 pies)

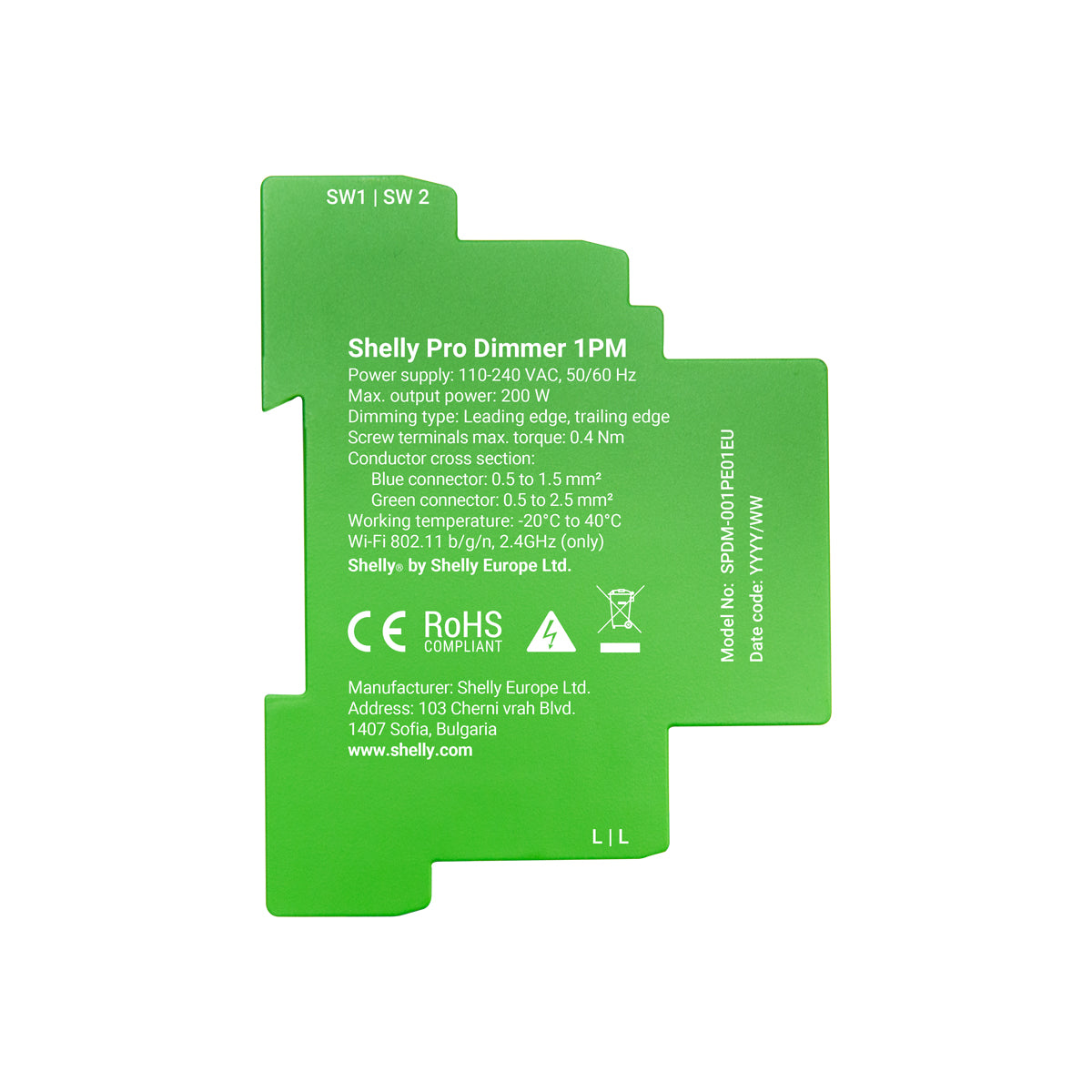

Eléctrico

Fuente de alimentación:110–240 V~ 50/60 Hz

Consumo de energía:< 2 W

Protección externa:10 A, característica de disparo B o C; clasificación de interrupción de 6 kA; clase de limitación de energía 3

Tipo de atenuación:Borde de salida

Clasificaciones de salida

Potencia máxima de salida:200 vatios

Sensores y medidores

Voltímetro (CA):Sí

Amperímetro (CA):Sí

Medidores de potencia y energía:Sí

Sensor de temperatura interna:Sí

Radio

Protocolo Wi-Fi:802.11b/g/n

Banda RF de Wi-Fi:2401–2483 MHz

Potencia máxima de RF de Wi-Fi:<20 dBm

Alcance de Wi-Fi:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Protocolo Bluetooth:4.2

Banda RF de Bluetooth:2400–2483,5 MHz

Potencia máxima de RF de Bluetooth:< 4 dBm

Alcance de Bluetooth:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

MCU

UPC:ESP32-D0WDQ6

Destello:8 MB

Capacidades del firmware

Horarios:20

Webhooks:20 (hasta 5 URL cada una)

Scripting:Sí

MQTT:Sí
