Shelly Pro 4 PM

Identificación del dispositivo

Nombre:Shelly Pro 4PM V2 ≠

Modelo:SPSW-104PE16EU ≠

SSID del dispositivo:ShellyPro4PM-XXXXXX ≠

Descripción breve

Shelly Pro 4PM es un interruptor inteligente de cuatro canales con capacidad de medición de potencia y montaje en riel DIN.
Mejorado con toda la flexibilidad del firmware Gen2, conectividad LAN y una pantalla gráfica a color, ofrece
Integradores profesionales más opciones para soluciones para el cliente final.
Puede funcionar de forma independiente en una red Wi-Fi local o gestionarse a través de servicios de automatización del hogar en la nube.
Se puede acceder, controlar y monitorear el dispositivo de forma remota desde cualquier lugar con conexión a Internet.
Su interfaz web incorporada permite la monitorización, control y configuración avanzada.

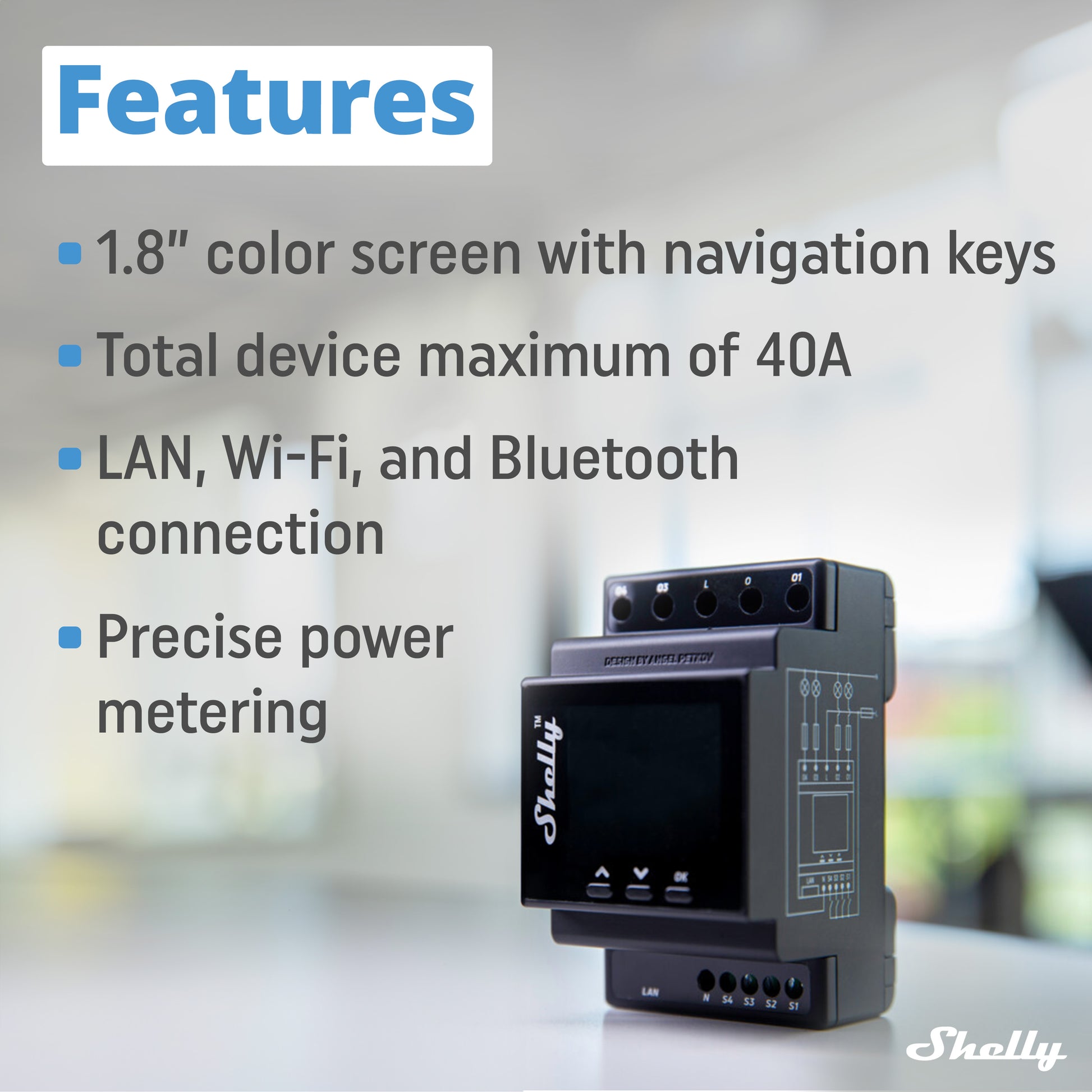

Características principales

• Montaje en carril DIN
• Conmutación de cuatro canales con medición de potencia
• Firmware Gen2 con opciones de automatización flexibles
• Conectividad LAN ≠
• Pantalla LCD a color
• Acceso y monitorización remota
• Interfaz web integrada para control local

Conectores modificados: cuatro conectores de carga de 2 terminales reemplazados por cinco terminales de tornillo individuales ≠

LAN: distancias eléctricas de alto voltaje mejoradas ≠

Casos de uso

• Residencial:Control total de iluminación, electrodomésticos y calefacción.
• Unidad de Unidad Multidisciplinaria:Apartamentos, condominios, hoteles
• Comercial ligero:Oficinas, comercios, restaurantes, gasolineras
• Gobierno/municipal:Gestión inteligente de instalaciones
• Universidad/colegio:Automatización y monitorización del campus

Integraciones

Google

Alexa

Samsung SmartThings

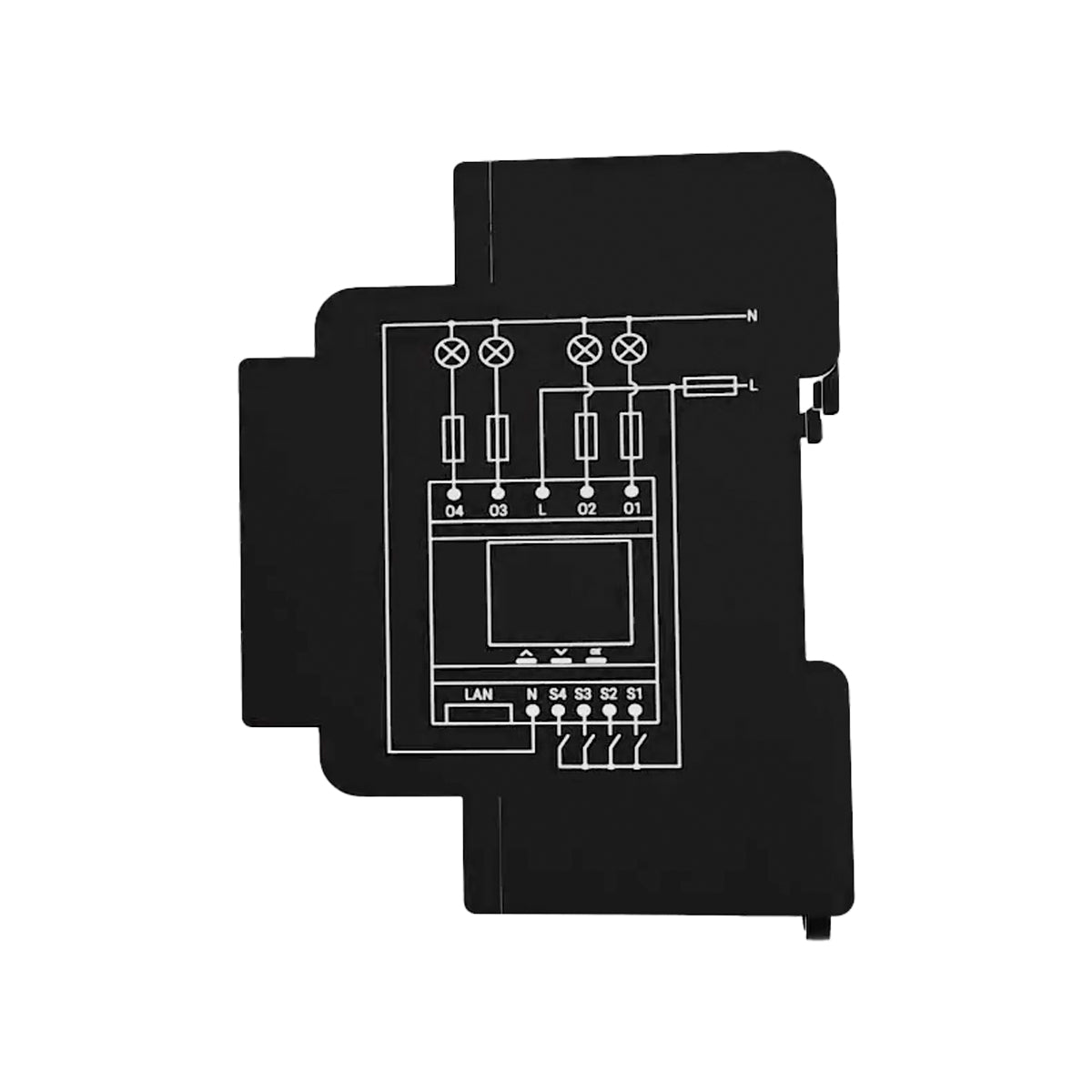

Esquemas internos simplificados

Disponible con configuración de terminal actualizada ≠

Interfaces eléctricas del dispositivo

Entradas:4 entradas de interruptor/botón en terminales de tornillo (S1, S2, S3, S4)

Fuente de alimentación:2 terminales de tornillo (1N, 1L)

Salidas:4 salidas de relé (O1, O2, O3, O4)

Puerto Ethernet:1 conector RJ45

¡PRECAUCIÓN! Conecte y desconecte el cable LAN solo cuando esté apagado. El conector LAN no debe tener partes metálicas expuestas al contacto.

Conectividad

Wifi

Ethernet

Bluetooth

Función de seguridad

Protección contra sobrecalentamiento

Protección contra sobretensiones

Protección contra sobrecorriente

Protección contra sobrecargas

Tipos de carga admitidos

• Resistivas (bombillas incandescentes, calentadores)
• Capacitivos (bancos de condensadores, electrónica, condensadores de arranque de motores)
• Inductivo con amortiguador RC (controladores de LED, transformadores, ventiladores, refrigeradores, aires acondicionados)

Interfaz de usuario

Entradas:Tres botones en el panel frontal

• Izquierda → desplazarse hacia arriba

• Medio → desplazarse hacia abajo

• Derecha → pantalla de activación; mantenga presionado para navegar y seleccionar el menú

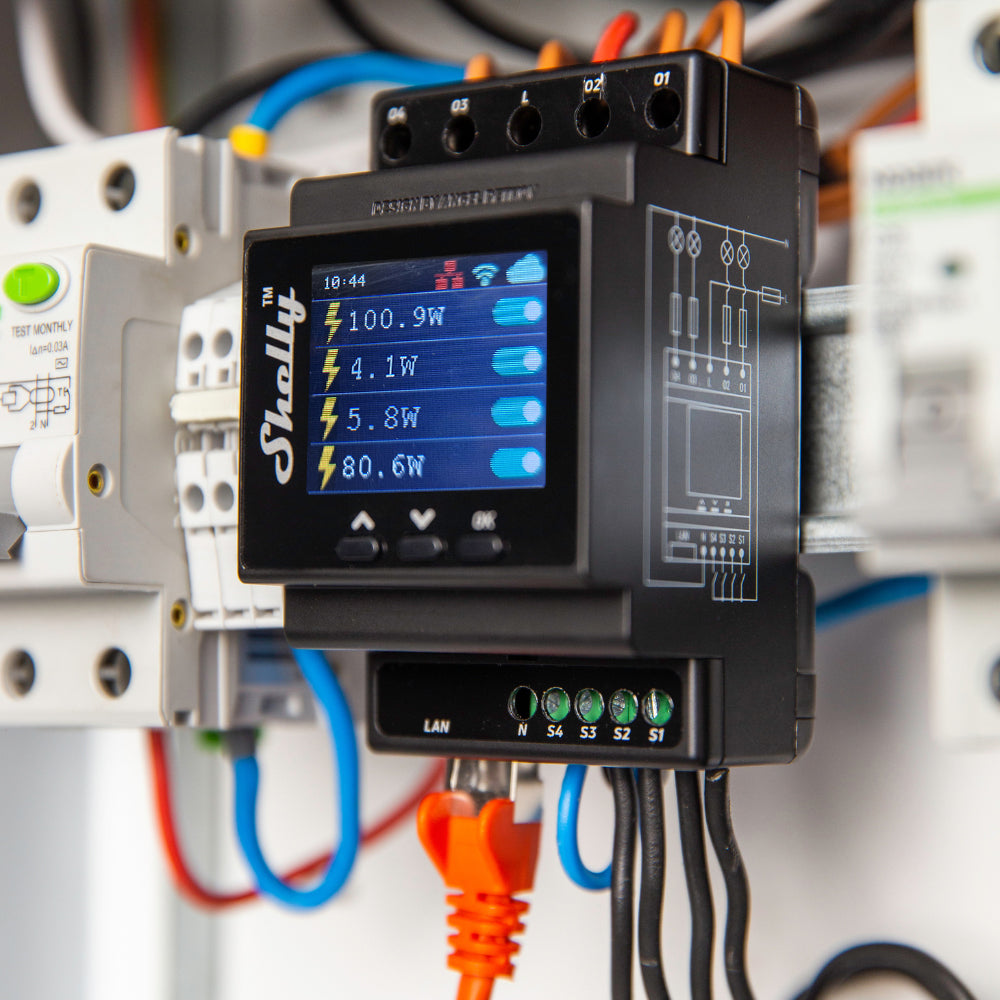

Salidas:Pantalla LCD a color

• Barra superior: muestra la hora, Bluetooth, LAN, Wi-Fi STA, Wi-Fi AP, estado de la nube (íconos: habilitado = azul/verde, desconectado = rojo, deshabilitado = sin ícono)

• Pantalla principal: Estados de encendido/apagado de salida 1–4

• Menú de red: alternar Wi-Fi AP/STA, Ethernet, Bluetooth

• Menú de estado: estado completo del dispositivo

• Mantenimiento: restablecimiento de Wi-Fi, restablecimiento de fábrica, reinicio

Físico

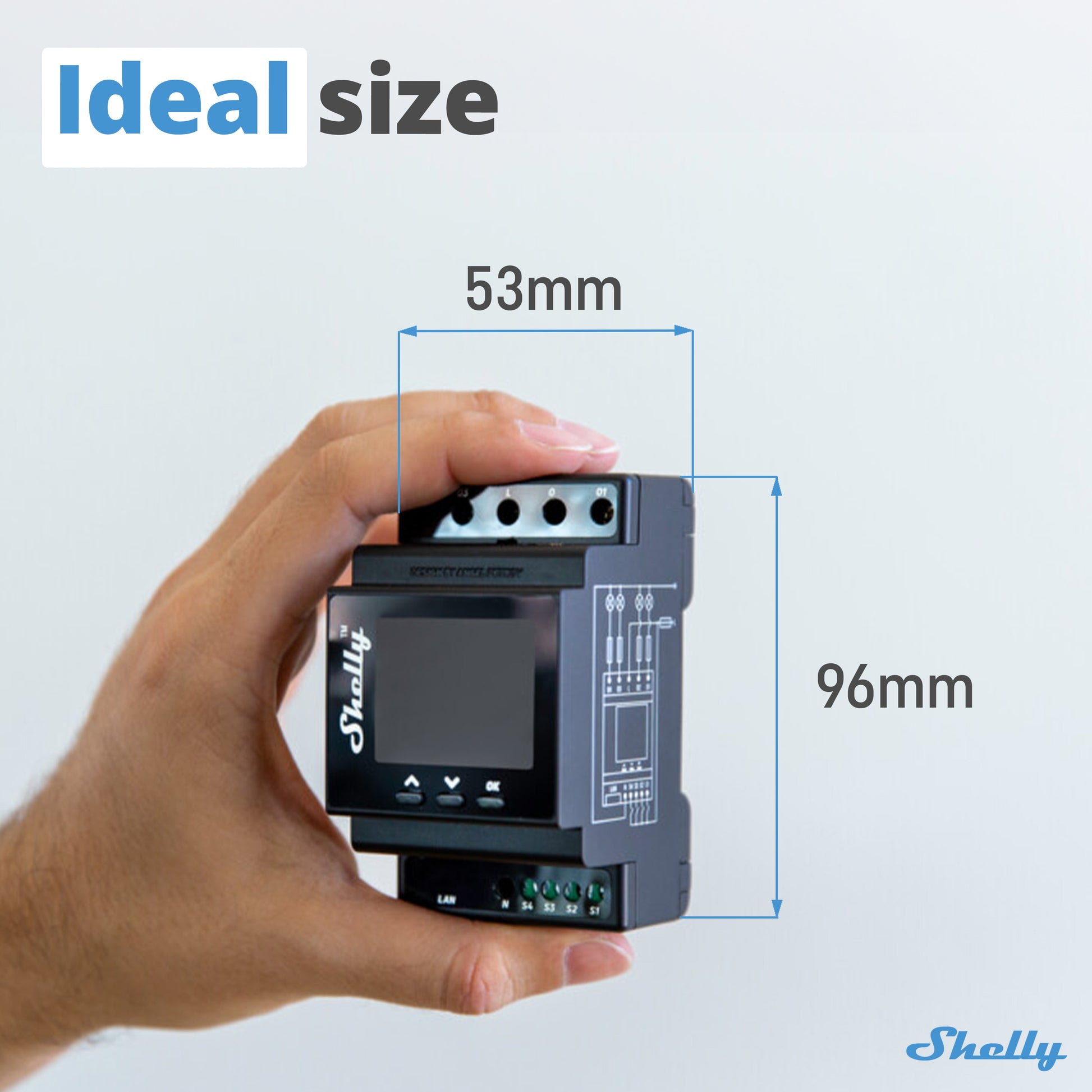

Tamaño (alto x ancho x profundidad):96×53×59 mm ±0,02 / 3,78×2,01×2,32 pulgadas ±0,02

Peso:—

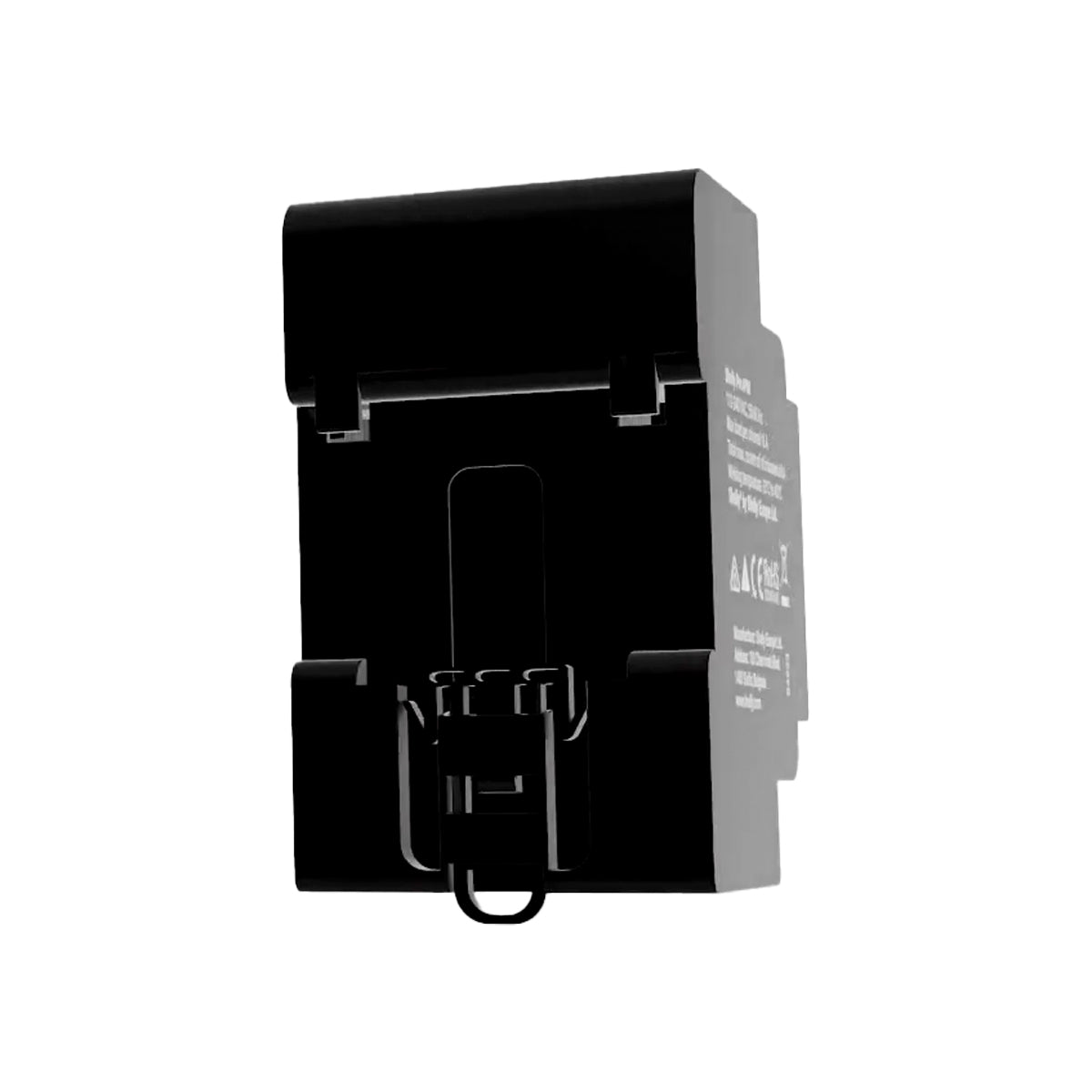

Montaje:carril DIN

Par de apriete de los terminales de tornillo:0,4 Nm (3,5 lbf·in, conectores verdes)

Tamaño del conductor:0,5–2,5 mm² (20–14 AWG, conectores verdes)

Longitud de la tira:6–7 mm (0,24–0,28 pulgadas, conectores verdes)

Material de la carcasa:Plástico

Color:Negro

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Altitud máxima:2000 m (6562 pies)

Eléctrico

Fuente de alimentación (CA):110–240 V~

Fuente de alimentación (CC):N / A

Consumo de energía:< 4 W

Se requiere neutralidad:No

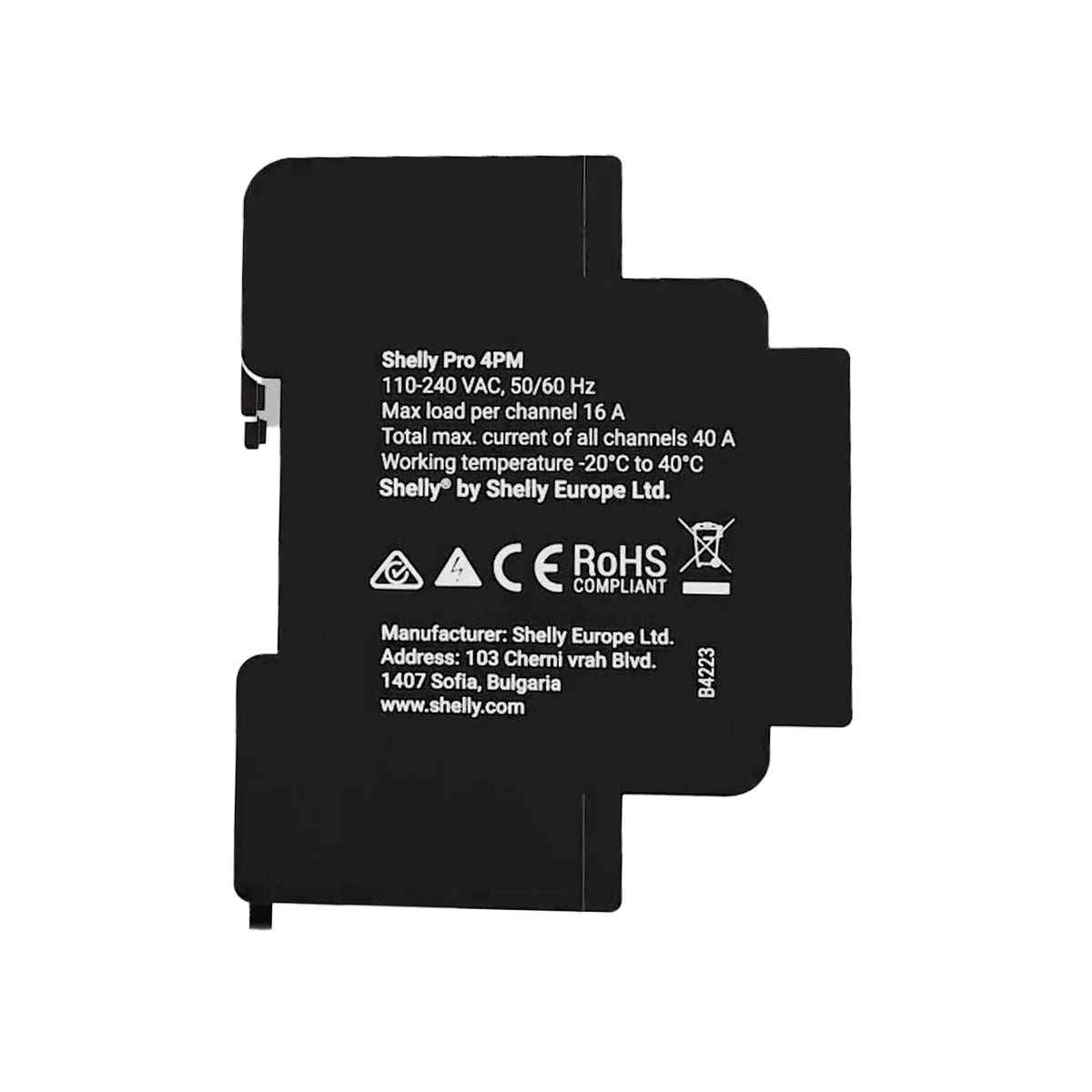

Clasificaciones de salida

Tensión máxima de conmutación CA:240 V~

Tensión máxima de conmutación CC:N / A

Corriente máxima de conmutación CA:16 A por canal; 40 A en total

Corriente máxima de conmutación CC:N / A

Sensores y medidores

Voltímetro (CA):Sí

Amperímetro (CA):Sí

Sensor de temperatura interna:Sí

Radio

Banda de RF:2400–2495 MHz

Potencia máxima de RF:<20 dBm

Protocolo Wi-Fi:802.11b/g/n

Alcance de Wi-Fi:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Protocolo Bluetooth:4.2

Alcance de Bluetooth:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

MCU

UPC:ESP32-D0WDQ6

Destello:8 MB

Capacidades del firmware

Horarios:20

Webhooks:20 (hasta 5 URL cada una)

Scripting:Sí

MQTT:Sí

CoAP:No
