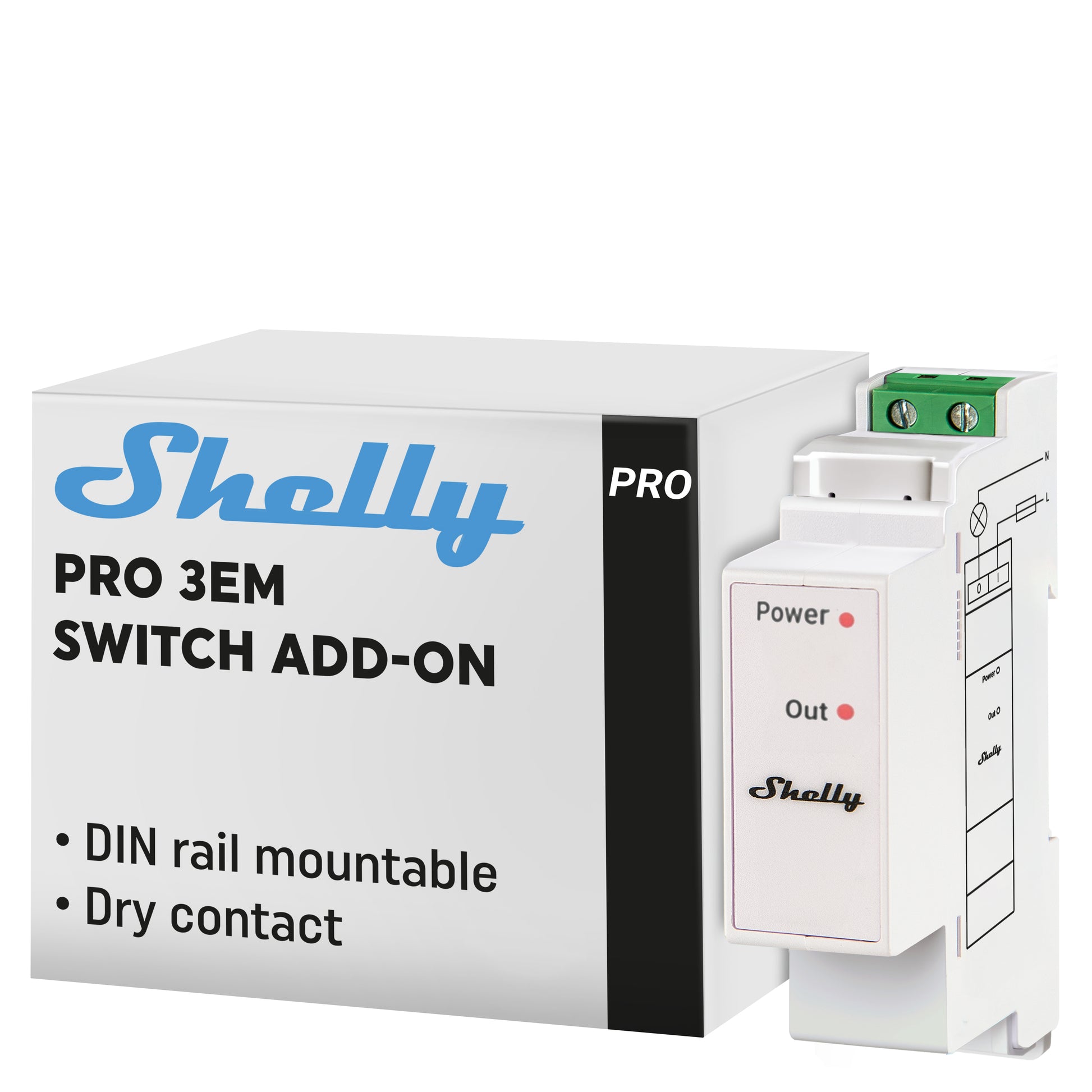

Complemento de interruptor Shelly Pro 3EM

Identificación del dispositivo

Nombre del dispositivo:Complemento de interruptor Shelly Pro 3EM

Descripción breve

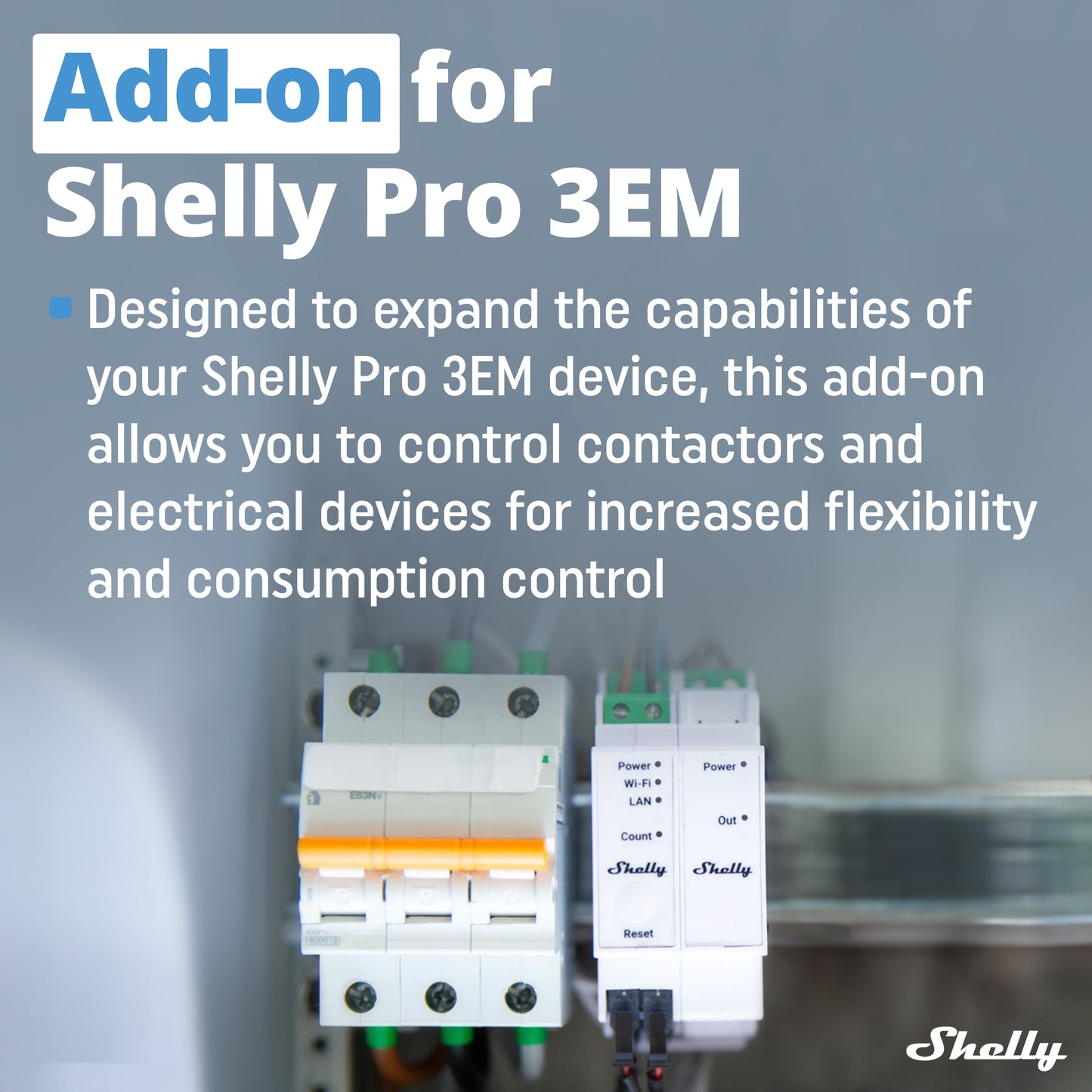

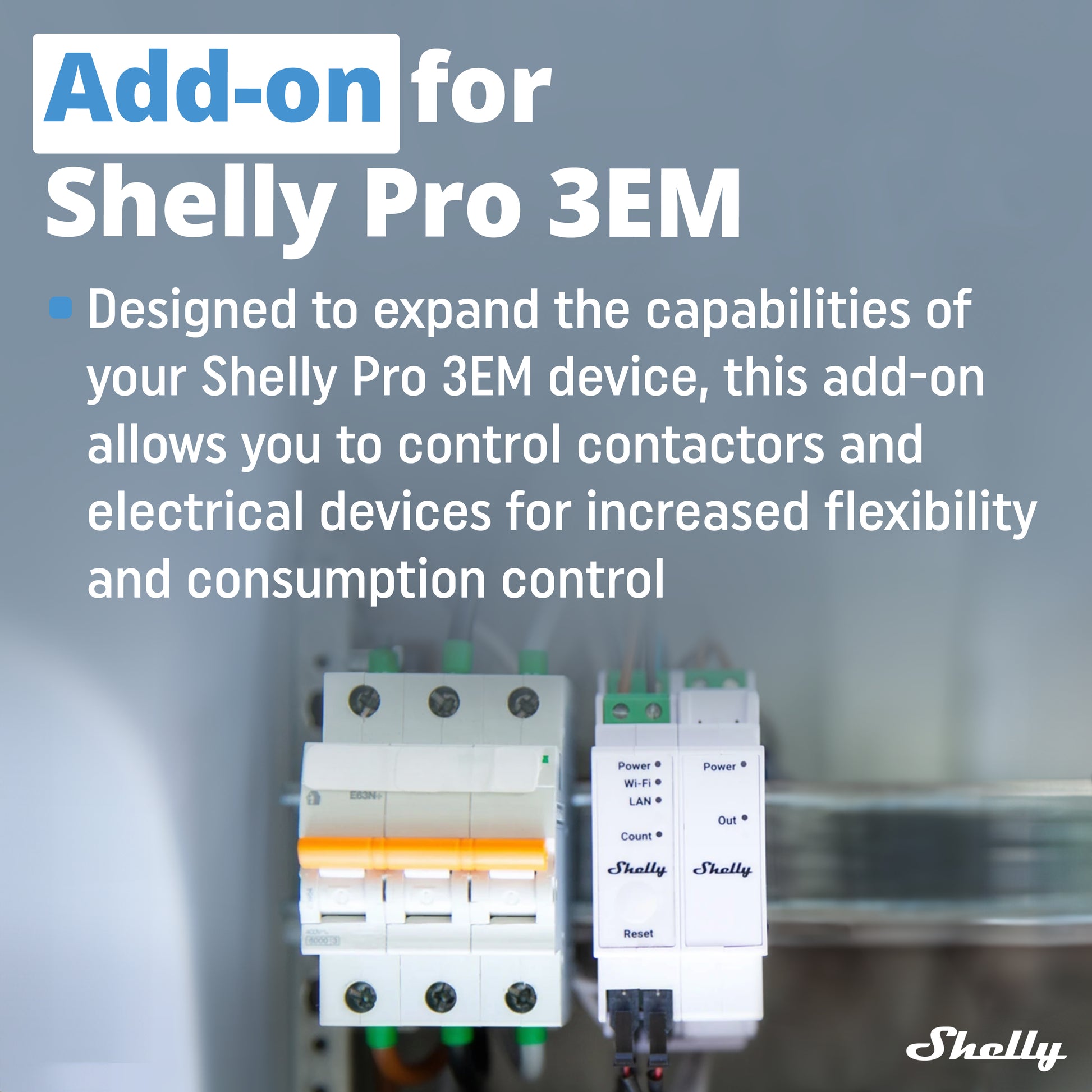

El interruptor adicional Shelly Pro 3EM es un interruptor con aislamiento galvánico que amplía las capacidades de la serie Shelly Pro 3EM, permitiendo el control de contactores y otros aparatos eléctricos. Diseñado para aplicaciones residenciales e industriales, garantiza un funcionamiento fiable y seguro en diversos entornos.

Aplicaciones principales

• Residencial
• MDU (Unidades de vivienda múltiple: apartamentos, condominios, hoteles, etc.)
• Local comercial ligero (pequeños edificios de oficinas, tiendas minoristas, restaurantes, gasolineras, etc.)
• Industrial (fábricas, centrales eléctricas, tratamiento de aguas, refinerías, etc.)
• Agrícola (granjas, graneros, silos, etc.)
• Instalaciones gubernamentales/municipales
• Campus universitarios/universitarios

Interfaces eléctricas del dispositivo

Entradas:1 entrada del circuito de carga I

Salidas:1 salida del circuito de carga O

Interfaz complementaria:Interfaz serial propietaria de Shelly

¡PRECAUCIÓN! ¡Alto voltaje en la interfaz adicional cuando el dispositivo está encendido!

Características de seguridad

Detección y generación de informes de temperatura interna

Tipos de carga admitidos

• Resistivas (bombillas incandescentes, pequeños dispositivos de calefacción)
• Capacitivos (controladores de LED, bancos de condensadores, equipos electrónicos)
• Inductivos (contactores, transformadores, ventiladores, refrigeradores)

Interfaz de usuario

Salidas:

•LED de encendido:La luz roja indica que la fuente de alimentación está conectada.

•LED de salida:La luz roja indica que el contacto del relé de salida está cerrado.

Físico

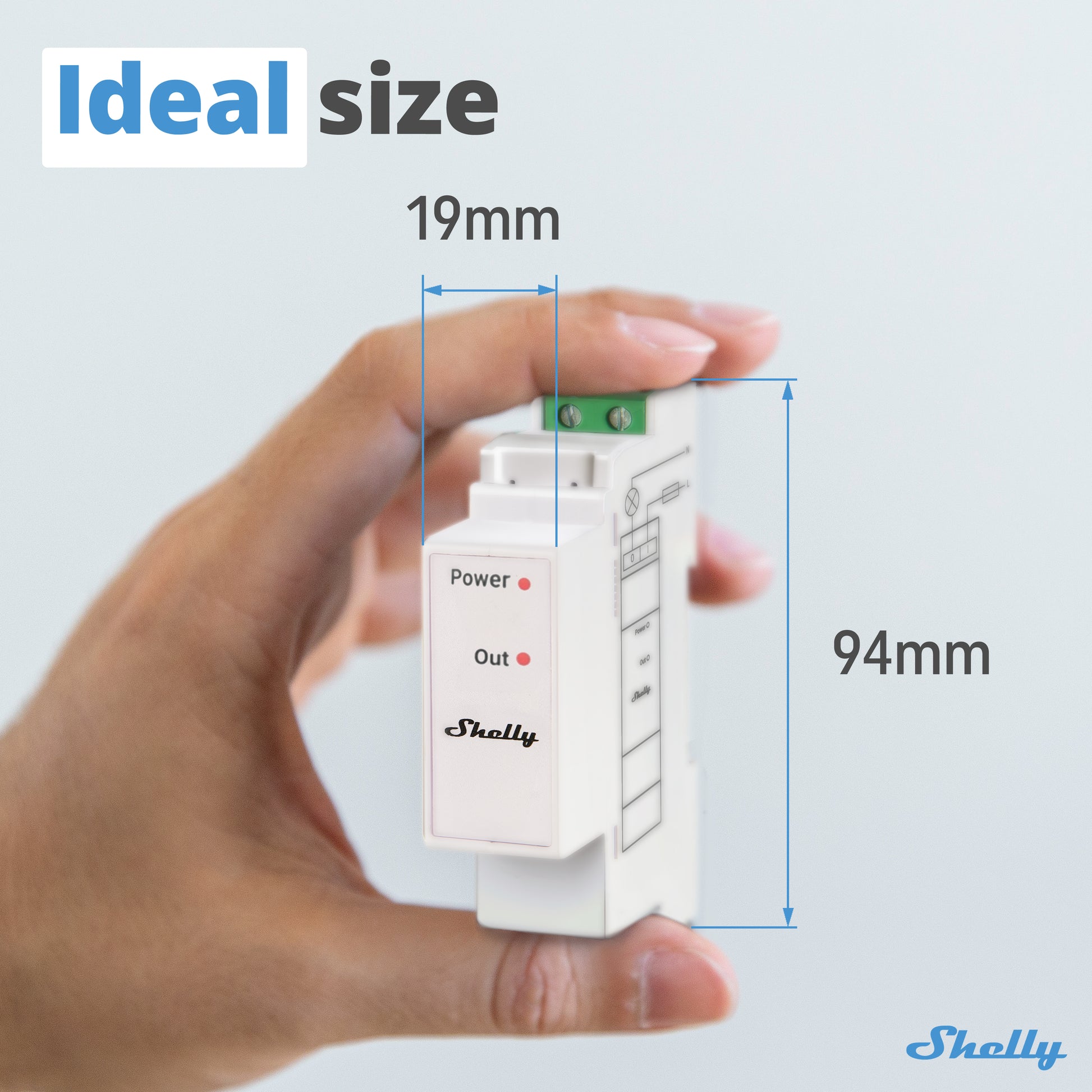

Tamaño (alto x ancho x profundidad):94×19×69 ±0,5 mm / 3,70×0,75×2,71 ±0,02 pulgadas

Peso:20 ±1 g / 0,70 ±0,05 oz

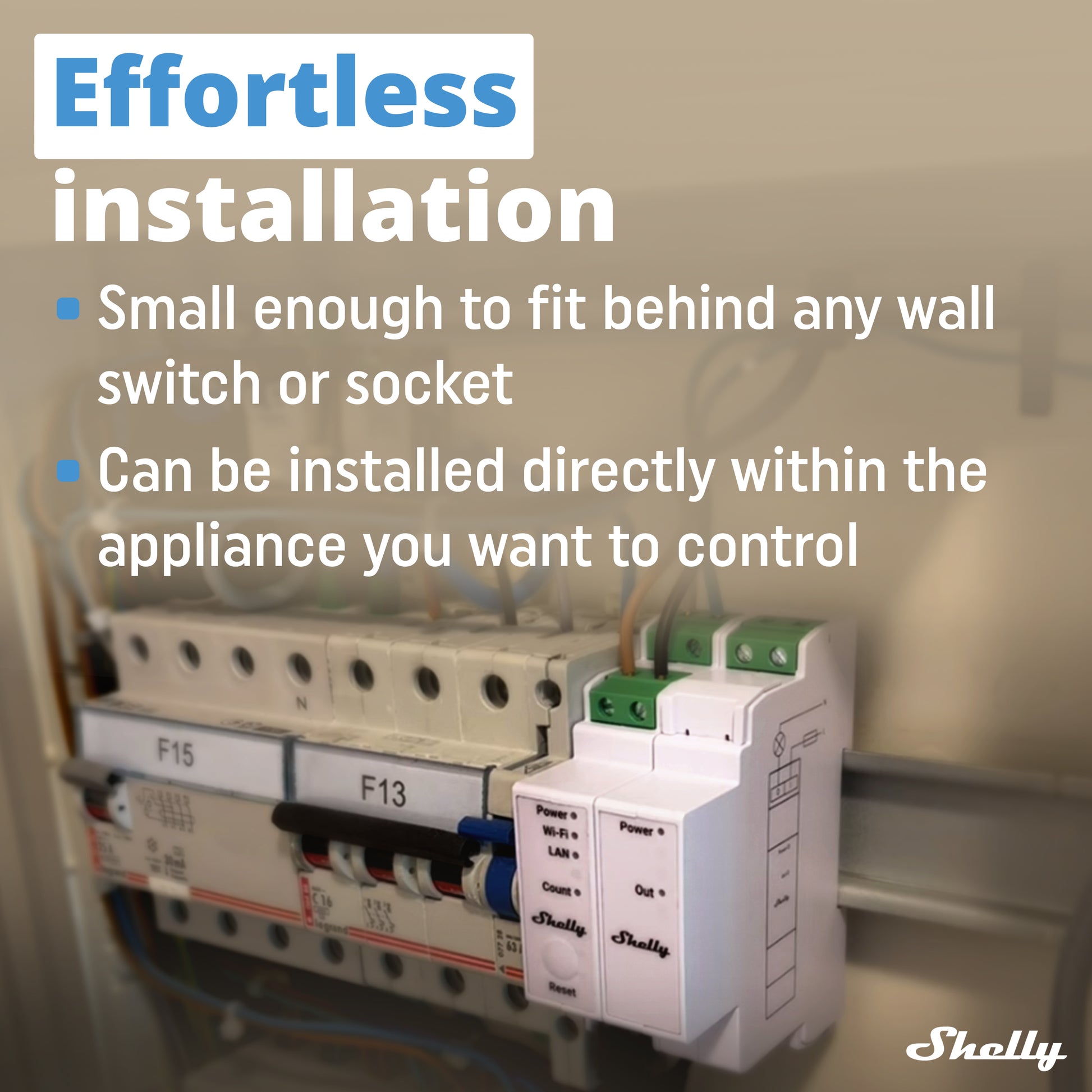

Montaje:Riel DIN, conectado a un Shelly Pro 3EM

Par de apriete de los terminales de tornillo:0,4 Nm (4,43 lbf·in)

Tamaño del conductor:0,5–2,5 mm² (20–14 AWG, terminales sólidos, trenzados y de cordón)

Longitud de la tira:6–7 mm (0,24–0,28 pulgadas)

Material de la carcasa:Plástico

Color:Blanco

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Altitud máxima:2000 m (6562 pies)

Eléctrico

Tensión de alimentación CA:N / A

Tensión de alimentación CC:3,3 V y 12 V (del dispositivo Shelly Pro 3EM)

Consumo de energía:< 1 W

Sensores y medidores

Sensor de temperatura interna:Sí

Clasificaciones de salida

Tensión máxima de conmutación CA:240 V~

Tensión máxima de conmutación CC:30 V⎓

Corriente máxima de conmutación CA:2 A

Corriente máxima de conmutación CC:2 A
