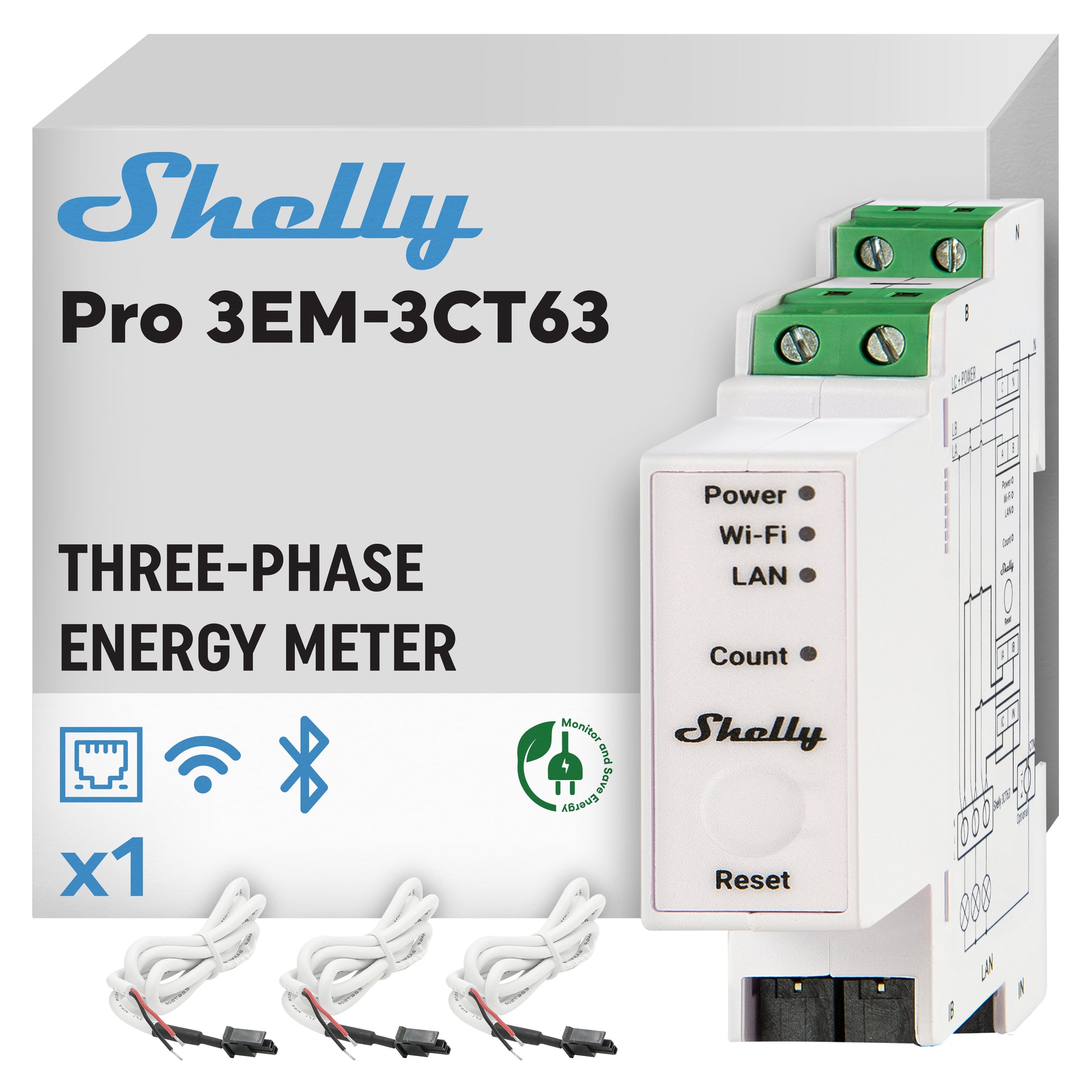

Shelly Pro 3EM-3CT63

Identificación del dispositivo

Nombre:Shelly Pro 3EM 3CT63

Modelo:SPEM-003CEBEU63

SSID del dispositivo:ShellyPro3EM3CT63-XXXXXXXXX

Identificación del modelo BLE:0x1025

Descripción breve

Shelly Pro 3EM 3CT63 es un medidor de energía profesional monofásico o trifásico montable en riel DIN con
Flexibilidad mejorada del firmware Gen2 y conectividad LAN. Compatible con Modbus, MQTT, HTTP y WebSocket.
con TLS para una integración segura en sistemas de monitorización de energía industriales e inteligentes. El dispositivo mide
y reporta energía acumulada, voltaje, corriente, potencia activa y aparente en tiempo real para cada fase/canal
y almacena hasta 60 días de datos en intervalos de 1 minuto en la memoria no volátil.
Un reloj en tiempo real incorporado garantiza un registro de datos preciso incluso durante cortes de red.



Nota:El dispositivo no incluye un relé integrado. El control del contactor está disponible mediante el
Complemento de interruptor Shelly Pro 3EM.

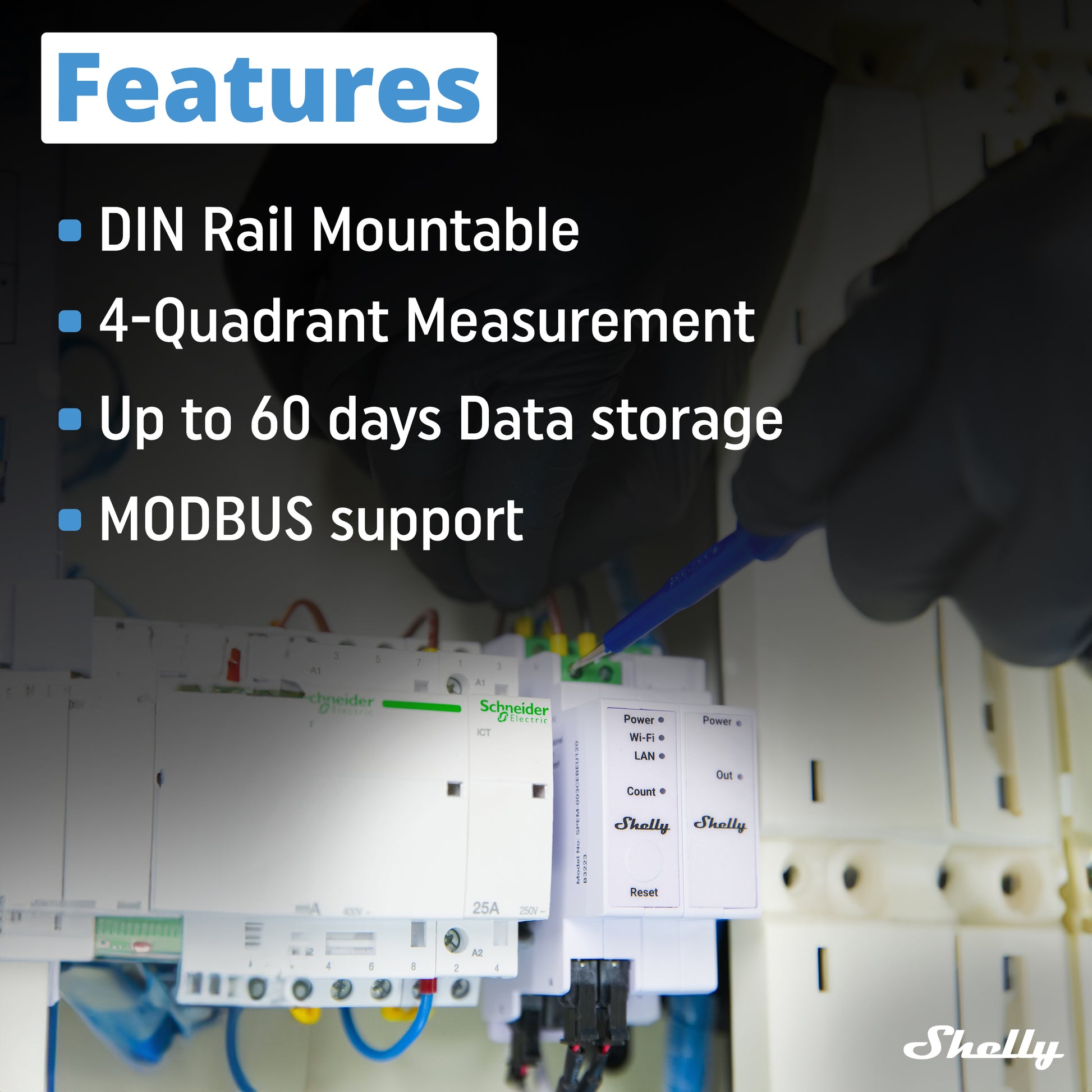

Características principales

• Medición de 4 cuadrantes (potencia activa, reactiva y aparente)
• Montaje en carril DIN
• Admite instalaciones tanto trifásicas como monofásicas.
• Mediciones de corriente sin contacto mediante transformadores de corriente
• Detección de errores de secuencia de fases* (opcional)
• Calibración de canal a canal**
• Umbral de vacío***
• Indicación de pulso óptico del consumo de energía
• Reloj en tiempo real incorporado con sincronización de marca de tiempo sin conexión****
• Registro de datos de hasta 60 días en intervalos de 1 minuto
• Control de contactor externo mediante complemento de interruptor Shelly Pro 3EM
• Clase de precisión B (IEC 62053-21)
• Preparado para energía fotovoltaica

* Detecta errores de orden de fase al monitorear secuencias de cruce por cero.

**Se requiere una carga mínima de 500 W por canal.

*** Por debajo de 30 VA por canal, la potencia se muestra pero no se acumula en las estadísticas.

**** El RTC interno mantiene marcas de tiempo correctas durante interrupciones temporales de la red.

Casos de uso

• Distribución de energía industrial:Monitoreo continuo de corriente trifásica para optimización energética y detección de fallas.
• Edificios comerciales:Diseño de TC compacto para medición precisa de corriente en paneles con limitaciones de espacio.
• Centros de control de motores (MCC):Montado sobre disyuntores para rastrear la carga del motor y predecir el mantenimiento.
• Centros de datos:Seguimiento de energía en tiempo real para monitoreo de equipos e infraestructura críticos.
• Instalaciones de energía renovable:Monitoreo de TC para sistemas solares o eólicos para garantizar lecturas precisas del flujo de corriente.
• Monitoreo de subestaciones:Factor de forma compacto para un seguimiento de corriente eficiente y estabilidad de energía.
• Sistemas de gestión de edificios (BMS):Datos en tiempo real para respuesta a la demanda y control inteligente de energía.
• Monitoreo de la calidad de la energía:Garantiza un suministro de energía limpia para sistemas médicos y electrónicos sensibles.
•


Físico

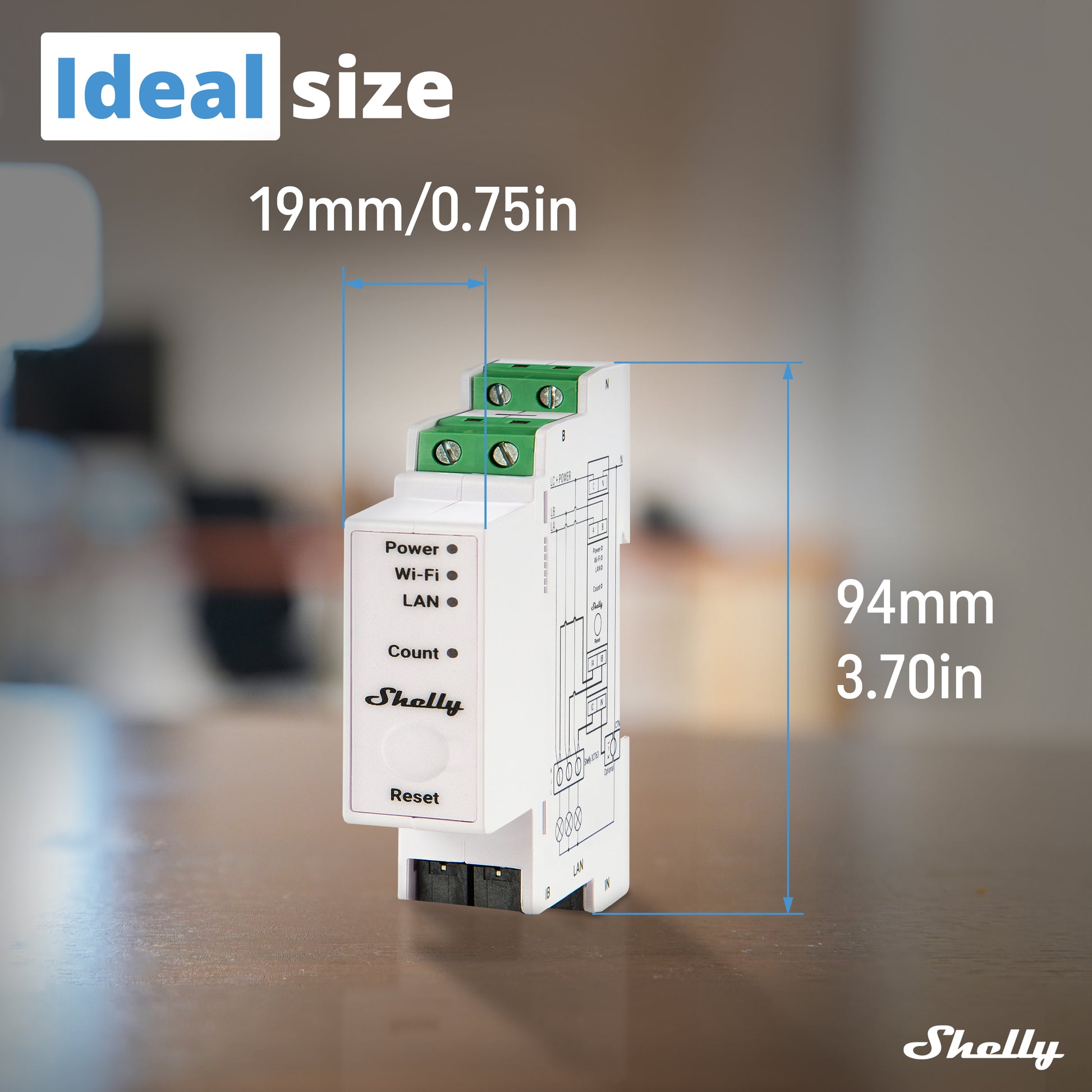

Tamaño (alto x ancho x profundidad):Shelly Pro 3EM-3CT63: 94×19×69 mm / 3,70×0,75×2,71 pulgadas; Shelly 3CT63: 14×54×26 mm / 0,55×2,12×1,02 pulgadas

Peso:Shelly Pro 3EM-3CT63: 62 g / 2,19 oz; Shelly 3CT63: 32 g / 1,12 oz

Par de apriete de los terminales de tornillo:0,4 Nm (3,5 lbf·in)

Tamaño del conductor:Shelly Pro 3EM-3CT63: 0,5–2,5 mm² (20–14 AWG); Shelly 3CT63: 0,2–2,5 mm² (24–14 AWG; casquillos sólidos, trenzados y de cordón)

Longitud de la tira:6–7 mm (0,24–0,28 pulgadas)

Montaje:Shelly Pro 3EM-3CT63: Riel DIN; Shelly 3CT63: Independiente sobre cables de fase

Apertura del conductor (Shelly 3CT63):Ø9 mm / Ø0,35 pulgadas

Material de la carcasa:Plástico

Color de la carcasa:Blanco

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Altitud máxima:2000 m (6562 pies)

Eléctrico

Fuente de alimentación:100–260 V~ 50/60 Hz

Consumo de energía:< 3 W

Protección externa:Característica de disparo B o C; corriente nominal máxima de 16 A; capacidad de interrupción mínima de 6 kA; clase de limitación de energía 3

Resistencia eléctrica del Shelly 3CT63:1000 V~ (60 seg)

Sensores y medidores

Sensor de temperatura interna:Sí

Voltímetro (CA):100–260 V

Precisión del voltímetro:±1%

Amperímetro (CA):0–63 A

Precisión del amperímetro:±1 % (2–63 A), ±2 % (1–2 A), ±5 % (0–1 A)

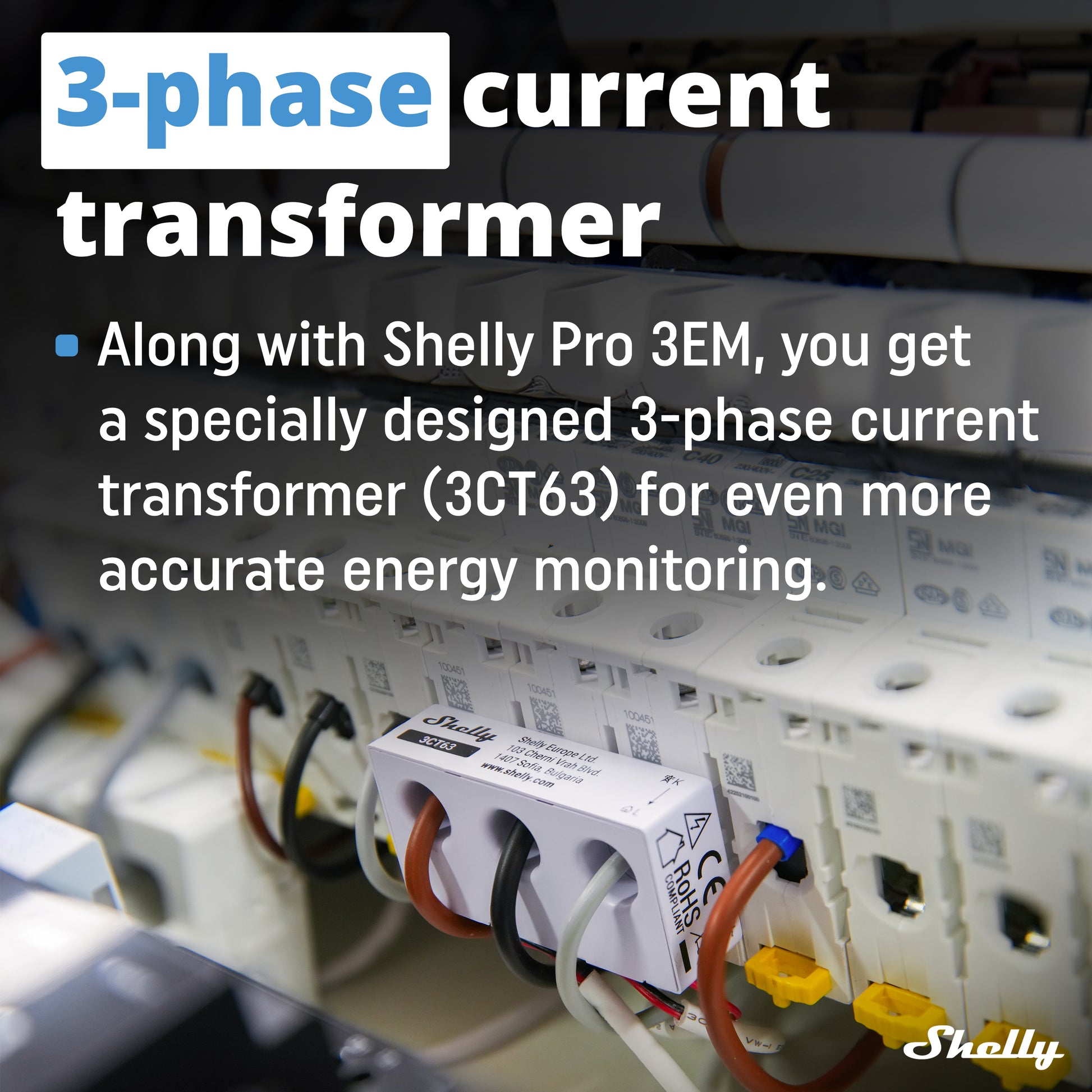

Transformadores de corriente compatibles:3CT63

Medidores de potencia y energía:Potencia activa y aparente; energía activa y aparente; factor de potencia; energía activa fundamental y reactiva fundamental

Carga mínima de calibración de canal a canal:500 W por canal

Umbral sin carga:30 VA por canal

Almacenamiento de datos de medición:Al menos 60 días con una resolución de datos de 1 minuto

Exportación de datos:CSV para valores registrados de PQ; exportación en formato JSON mediante RPC

Radio

Protocolo Wi-Fi:802.11b/g/n

Banda RF de Wi-Fi:2400–2495 MHz

Potencia máxima de RF de Wi-Fi:<20 dBm

Alcance de Wi-Fi:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Protocolo Bluetooth:4.2

Banda RF de Bluetooth:2400–2483,5 MHz

Potencia máxima de RF de Bluetooth:< 4 dBm

Alcance de Bluetooth:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

MCU

UPC:ESP32-D0WDQ6

Destello:16 MB

Capacidades del firmware

Webhooks:20 (hasta 5 URL cada una)

Scripting:Sí

MQTT:Sí

Cifrado:Sí
