Shelly Pro 3EM-120

Identificación del dispositivo

Nombre:Shelly Pro 3EM

Modelo:SPEM-003CEBEU

SSID del dispositivo:ShellyPro3EM-XXXXXX

Identificación del modelo BLE:–

Descripción breve

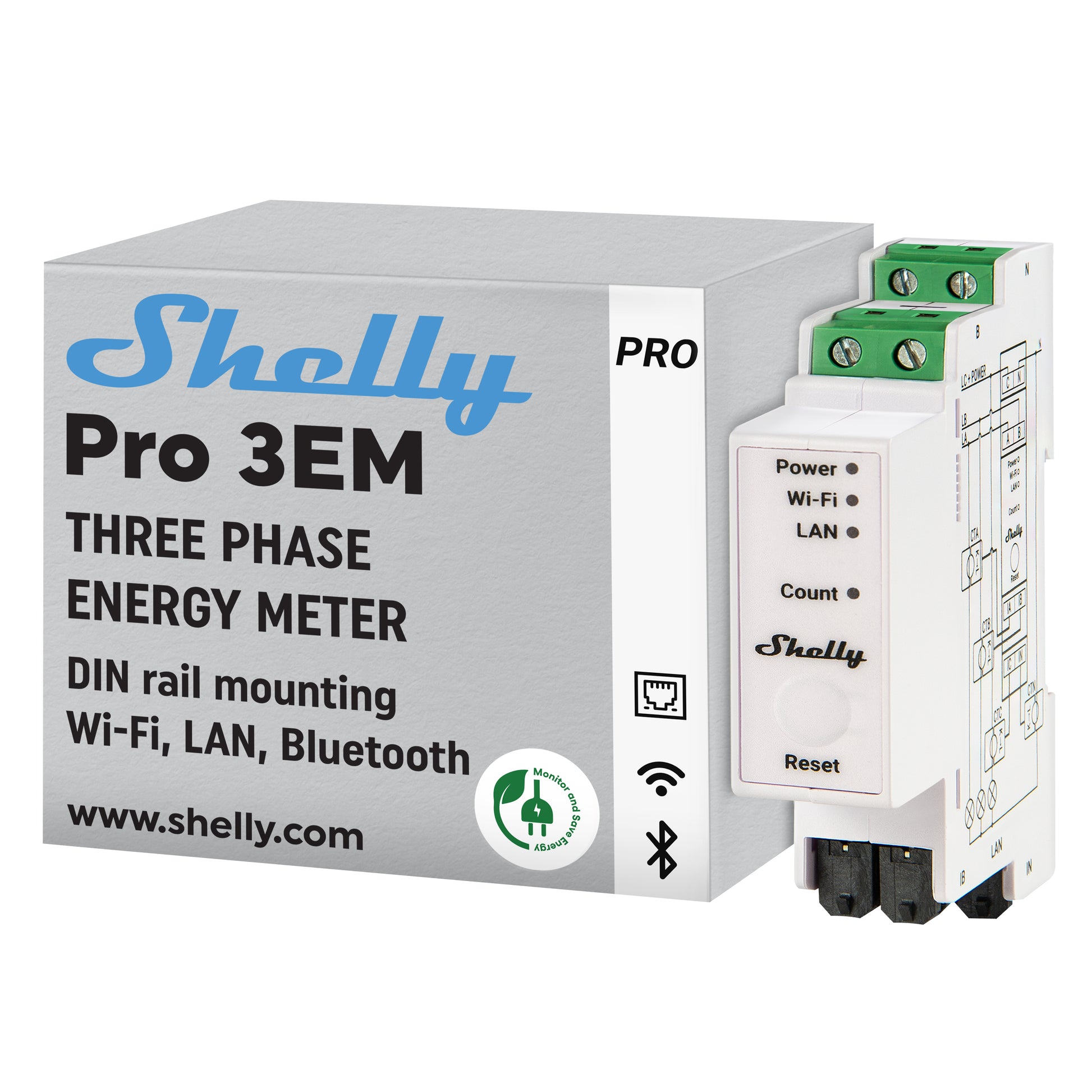

Shelly Pro 3EM es un medidor de energía trifásico que se puede montar en riel DIN y que mide e informa en tiempo real.
Datos energéticos, incluyendo voltaje, corriente, potencia activa y aparente por fase. Mejorado con firmware Gen2.

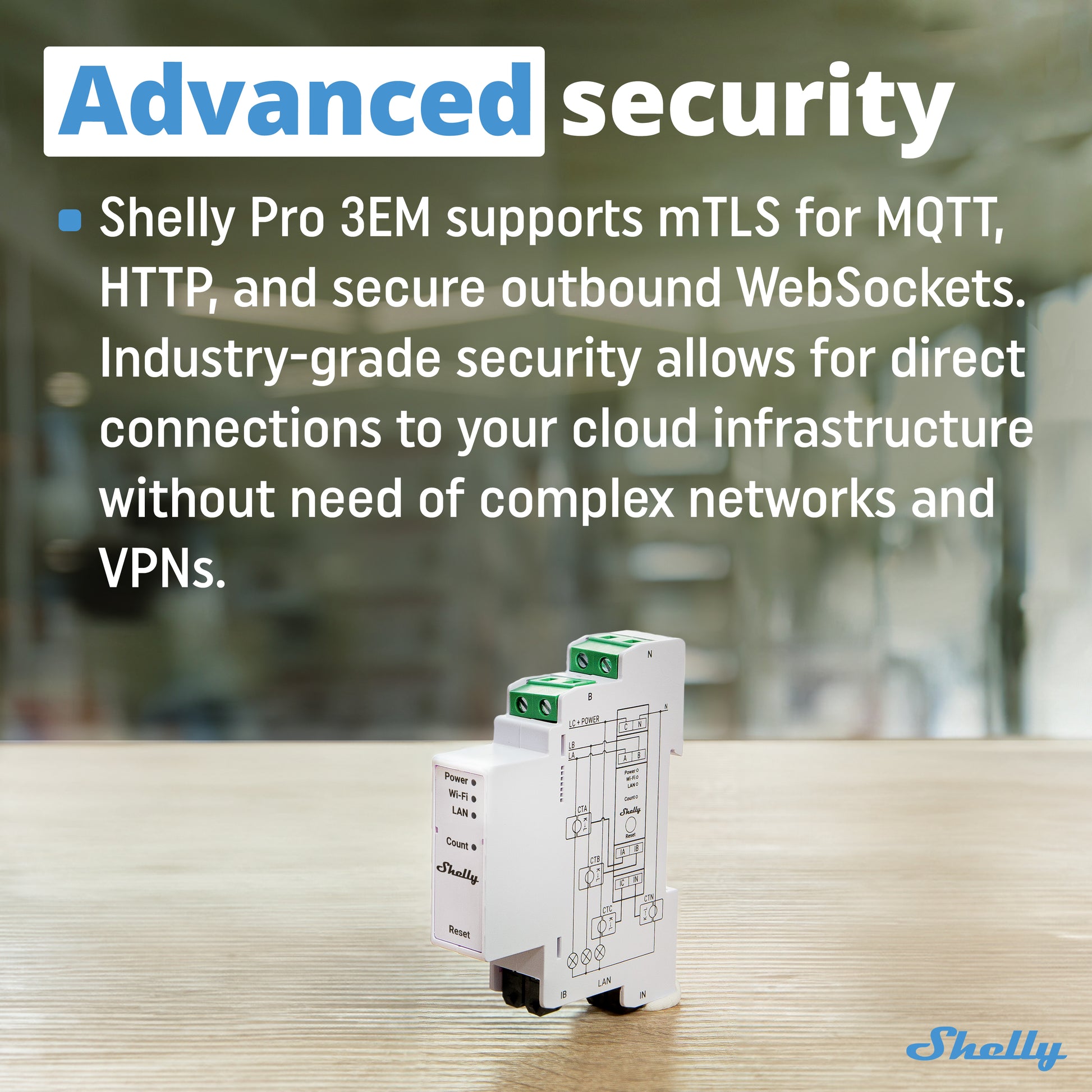

y conectividad LAN, admite comunicación segura a través de MQTT, HTTP y WebSocket (habilitado para TLS).
El dispositivo almacena hasta 60 días de datos en intervalos de 1 minuto en una memoria no volátil y cuenta con una función
Reloj en tiempo real para marcas de tiempo precisas incluso sin conexión.



Nota:El dispositivo no incluye un relé incorporado; el control del contactor requiere un
Módulo complementario Shelly Pro.

Características principales

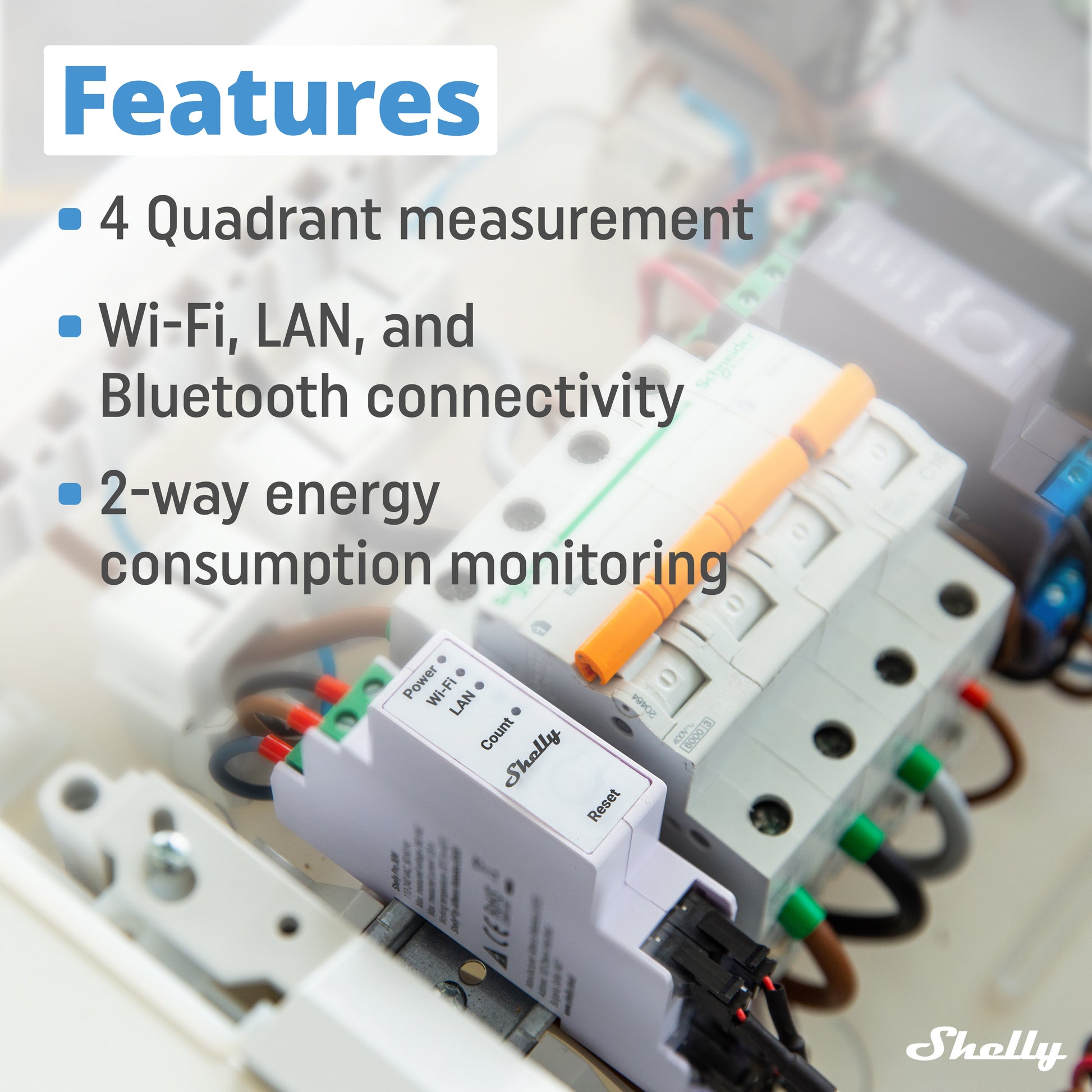

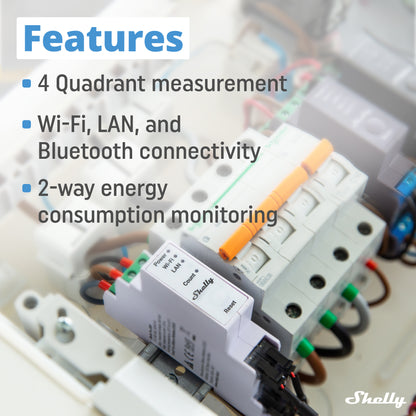

• Medición de energía de 4 cuadrantes

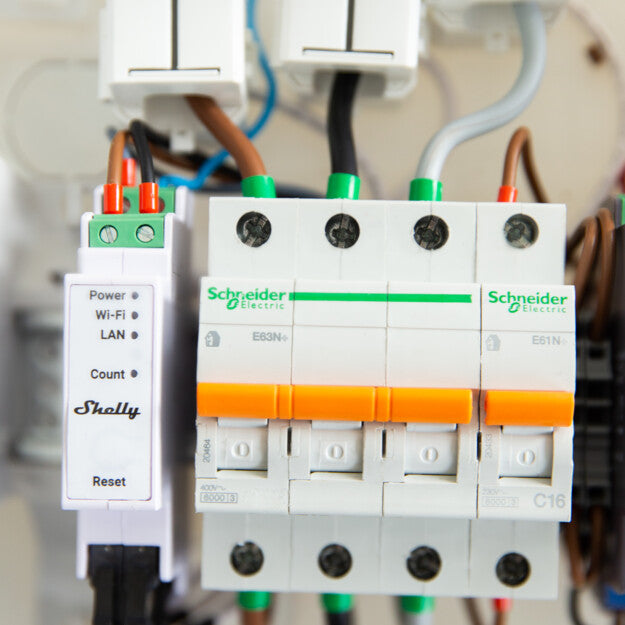

• Montaje en carril DIN
• Admite conexiones trifásicas o monofásicas.
• Entradas de transformador de corriente para medición sin contacto
• Detección de errores de secuencia de fases*
• Calibración de canal a canal**
• Detección de umbral sin carga***
• Indicación de pulso óptico del consumo de energía
• Reloj de tiempo real (RTC) incorporado
• Los registros de datos se almacenan hasta por 60 días
• Clase de precisión B (IEC 62053-21)
• Preparado para energía fotovoltaica (PV)

Detecta errores de secuencia de fase mediante la monitorización del orden de cruce por cero de la tensión (A→B→C esperado). Si se detecta A→C→B, se informa un error de secuencia de fase.

** Requiere una carga mínima de 500 W por canal.

*** Por debajo de 30 VA por canal, se muestra la potencia pero la energía no se acumula en las estadísticas.

Casos de uso

• Residencial:Seguimiento y optimización del uso de energía en el hogar
• Unidad de Unidad Multidisciplinaria:Monitoreo energético de varios apartamentos u hoteles
• Comercial ligero:Edificios de oficinas, comercios o restaurantes
• Agrícola:Granjas, graneros y silos
• Gobierno/municipal:Monitoreo de servicios públicos e infraestructura
• Universidad/colegio:Gestión energética de instalaciones

Esquemas internos simplificados

Esquemas internos del Shelly Pro 3EM

Interfaces eléctricas del dispositivo

Entradas:4 entradas de línea (3 × L, 1 × N)

Entradas de TC:4 entradas (3 para corriente de fase, 1 para neutro)

Puerto Ethernet:1 conector RJ45

Interfaz complementaria:Interfaz serial propietaria de Shelly

⚠ ¡PRECAUCIÓN! Conecte y desconecte el cable LAN solo cuando esté apagado. Evite tocar los contactos metálicos de la LAN.

⚠ ¡PRECAUCIÓN! Alto voltaje presente en la interfaz adicional cuando está encendido.

Conectividad

Wifi

Ethernet

Bluetooth

(Cada uno puede ser habilitado o deshabilitado por el usuario)

Función de seguridad

Detección y generación de informes de temperatura interna

Tipos de carga admitidos

• Resistivas (bombillas incandescentes, calentadores)
• Capacitivos (bancos de condensadores, electrónica, condensadores de motores)
• Inductivo (controladores de LED, transformadores, ventiladores, unidades de aire acondicionado, refrigeradores)

Interfaz de usuario

Entradas:Un botón de cúpula táctil

• Pulsación corta → alterna el estado del relé en el complemento Shelly Pro 3EM conectado

• Mantener pulsado durante 5 segundos → habilita el modo AP

• Mantener pulsado 10 segundos → restablecer valores de fábrica

Salidas:Indicación LED

• Alimentación → Rojo (fuente de alimentación conectada)

• Wi-Fi → Azul (modo AP), Rojo (STA no conectada), Amarillo (STA conectada, Nube deshabilitada), Verde (STA conectada, Nube habilitada)

• Actualización OTA → Parpadeo rojo/azul

• LAN → Verde (LAN conectada)

• Conteo → Parpadeo rojo (medición de energía en curso, frecuencia de parpadeo proporcional al flujo de energía)

Físico

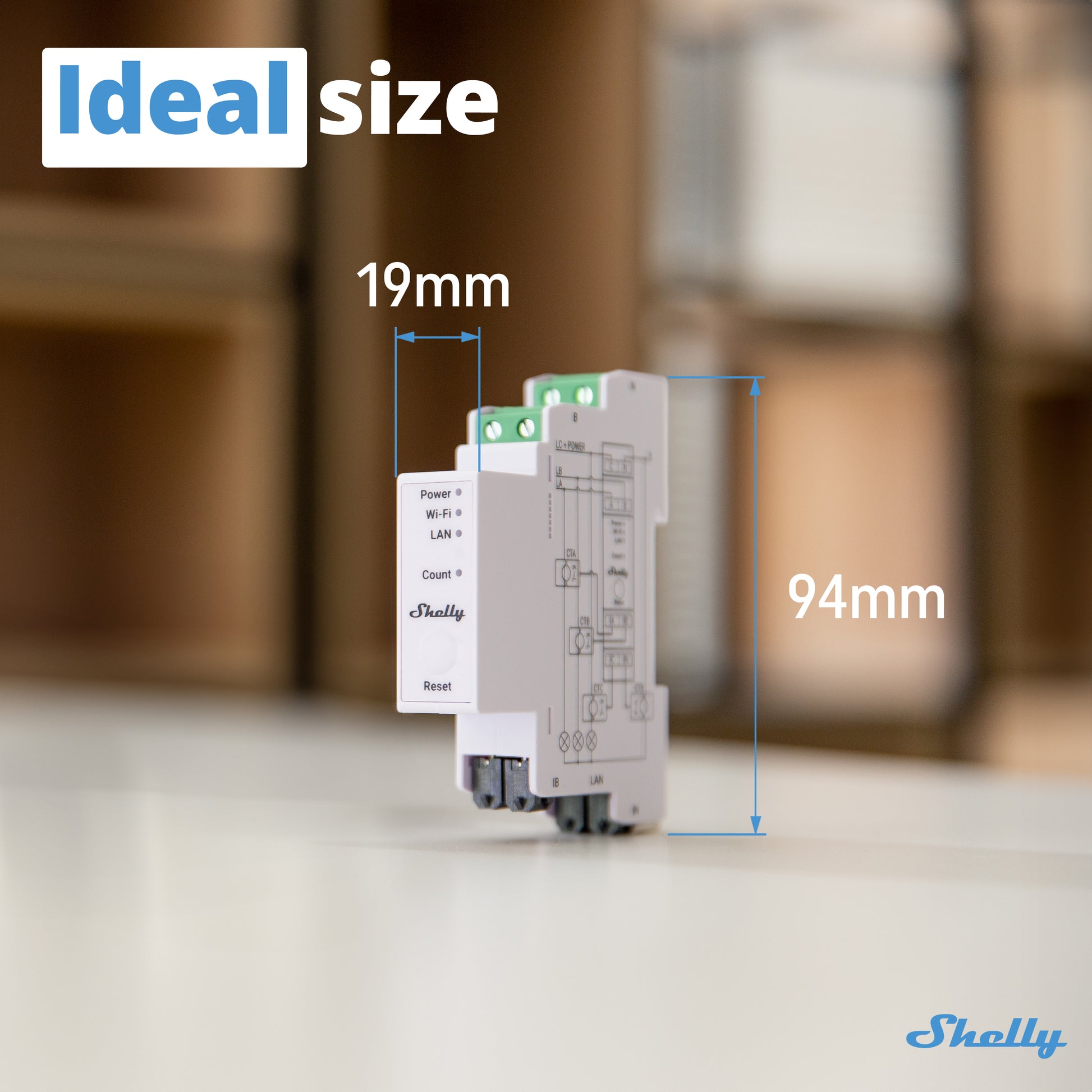

Tamaño (alto x ancho x profundidad):94×19×69 mm ±0,5 / 3,70×0,75×2,71 pulgadas ±0,02

Peso:62 ±1 g / 2,19 ±0,05 oz

Montaje:carril DIN

Par de apriete de los terminales de tornillo:0,4 Nm (4,43 lbf·in)

Tamaño del conductor:0,5–2,5 mm² (20–14 AWG; terminales sólidos, trenzados y de cordón)

Longitud de la tira:6–7 mm (0,24–0,28 pulgadas)

Material de la carcasa:Plástico

Color:Blanco

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Altitud máxima:2000 m (6562 pies)

Eléctrico

Fuente de alimentación (CA):100–260 V~, 50/60 Hz

Fuente de alimentación (CC):N / A

Consumo de energía:< 3 W

Protección externa:Característica de disparo B o C; corriente nominal máxima de 16 A; capacidad de interrupción mínima de 6 kA; clase de limitación de energía 3

Sensores y medidores

Sensor de temperatura interna:Sí

Voltímetros (RMS por fase):100–260 V

Precisión de los voltímetros:±1%

Amperímetros (RMS vía TC por fase y Neutro):0–120 A

TC compatible:CT 120A

Precisión de los amperímetros:±1 % (2–120 A), ±2 % (1–2 A), ±5 % (0–1 A)

Medidores de potencia y energía:Potencia activa y aparente; energía activa y aparente; factor de potencia; energía activa fundamental y reactiva fundamental

Carga mínima de calibración de canal a canal:500 W por canal

Umbral sin carga:30 VA por canal

Almacenamiento de datos de medición:Al menos 60 días con una resolución de datos de 1 minuto

Exportación de datos:CSV para valores registrados de PQ; exportación en formato JSON mediante RPC

Radio

Banda de RF:2400–2495 MHz

Potencia máxima de RF:<20 dBm

Protocolo Wi-Fi:802.11b/g/n

Alcance de Wi-Fi:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Protocolo Bluetooth:4.2

Alcance de Bluetooth:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

MCU

UPC:ESP32-D0WDQ6

Destello:16 MB

Capacidades del firmware

Webhooks:20 (hasta 5 URL cada una)

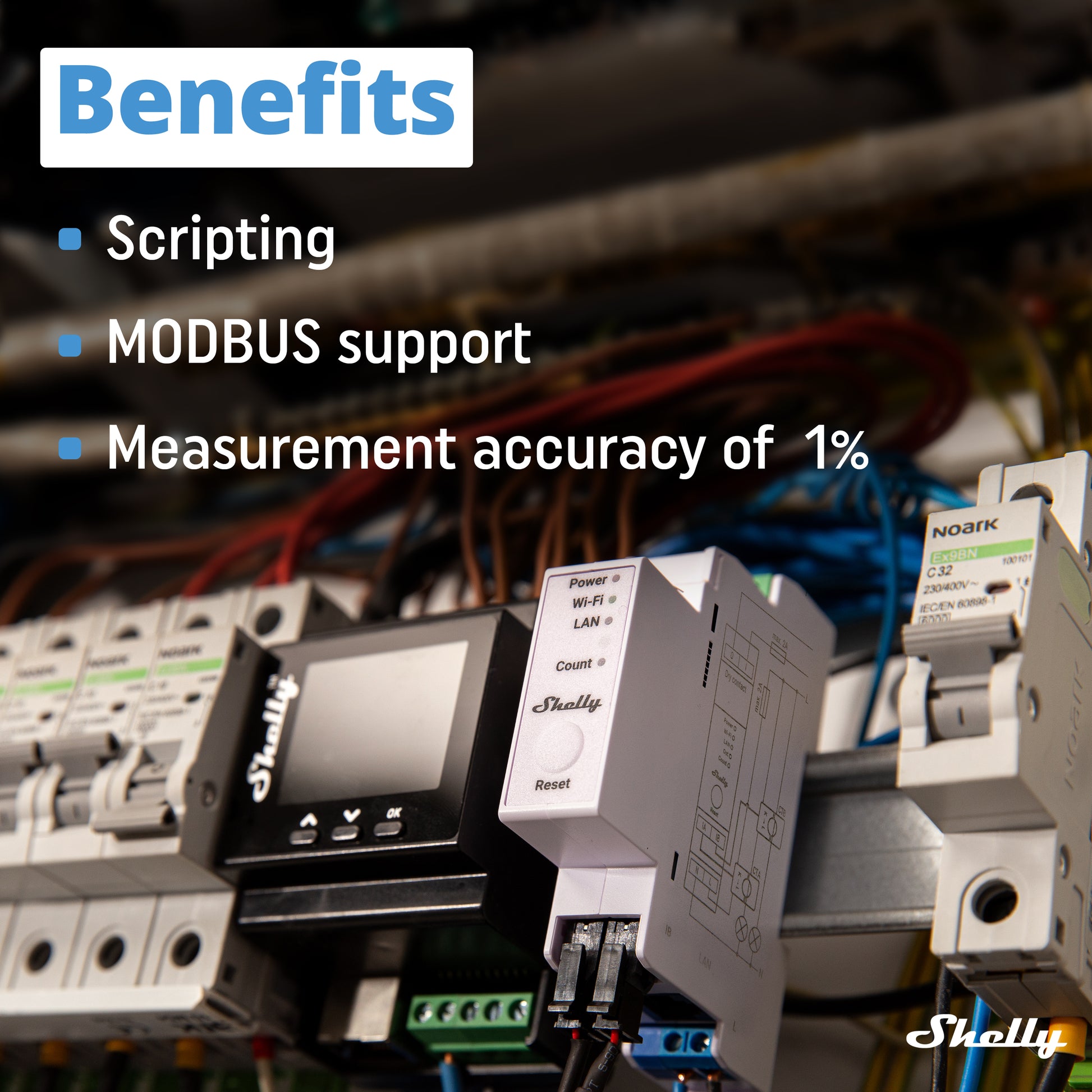

Scripting:Sí

MQTT:Sí

CoAP:No
