Shelly Pro 2PM UL

Identificación del dispositivo

Nombre:Shelly Pro 2PM v.1 ≠

Modelo:SPSW-202PE16EU ≠

SSID del dispositivo:ShellyPro2PM-XXXXXX ≠

Descripción breve

Shelly Pro 2PM es un interruptor inteligente de 2 canales montable en riel DIN con capacidades de medición de potencia.
Mejorado con la flexibilidad del firmware Gen2 y la conectividad LAN, ofrece a los integradores profesionales
Opciones más amplias para soluciones para el cliente final. Puede funcionar de forma independiente en una red Wi-Fi local.
o mediante servicios de domótica en la nube. El dispositivo admite acceso remoto para control y supervisión.
e incluye una interfaz web incorporada para monitoreo, control y configuración local.

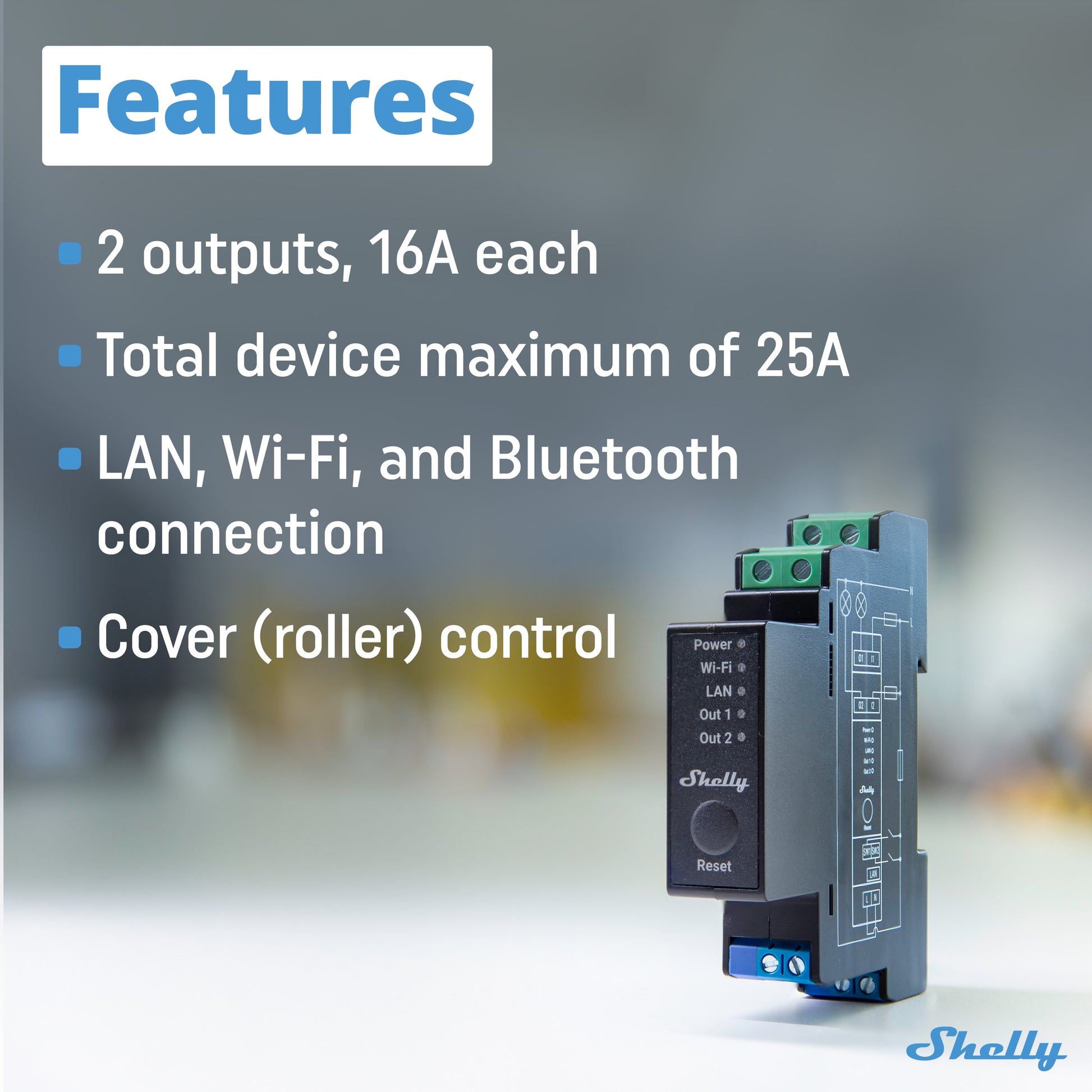

Características principales

• Montaje en carril DIN
• Conmutación de 2 canales con medición de potencia
• Potencial para operación local independiente o control en la nube
• Firmware Gen2 con automatización flexible
• Conectividad LAN
• Interfaz web integrada
• Acceso y monitorización remota

Casos de uso

• Residencial
• Unidad de Unidad Multidisciplinaria:Apartamentos, condominios, hoteles
• Comercial ligero:Pequeñas oficinas, comercios, restaurantes, gasolineras.
• Gobierno/municipal
• Universidad/colegio

Integraciones

Google

Alexa

Samsung SmartThings

Esquemas internos simplificados

Esquemas internos de Shelly Pro 2PM V2 ≠

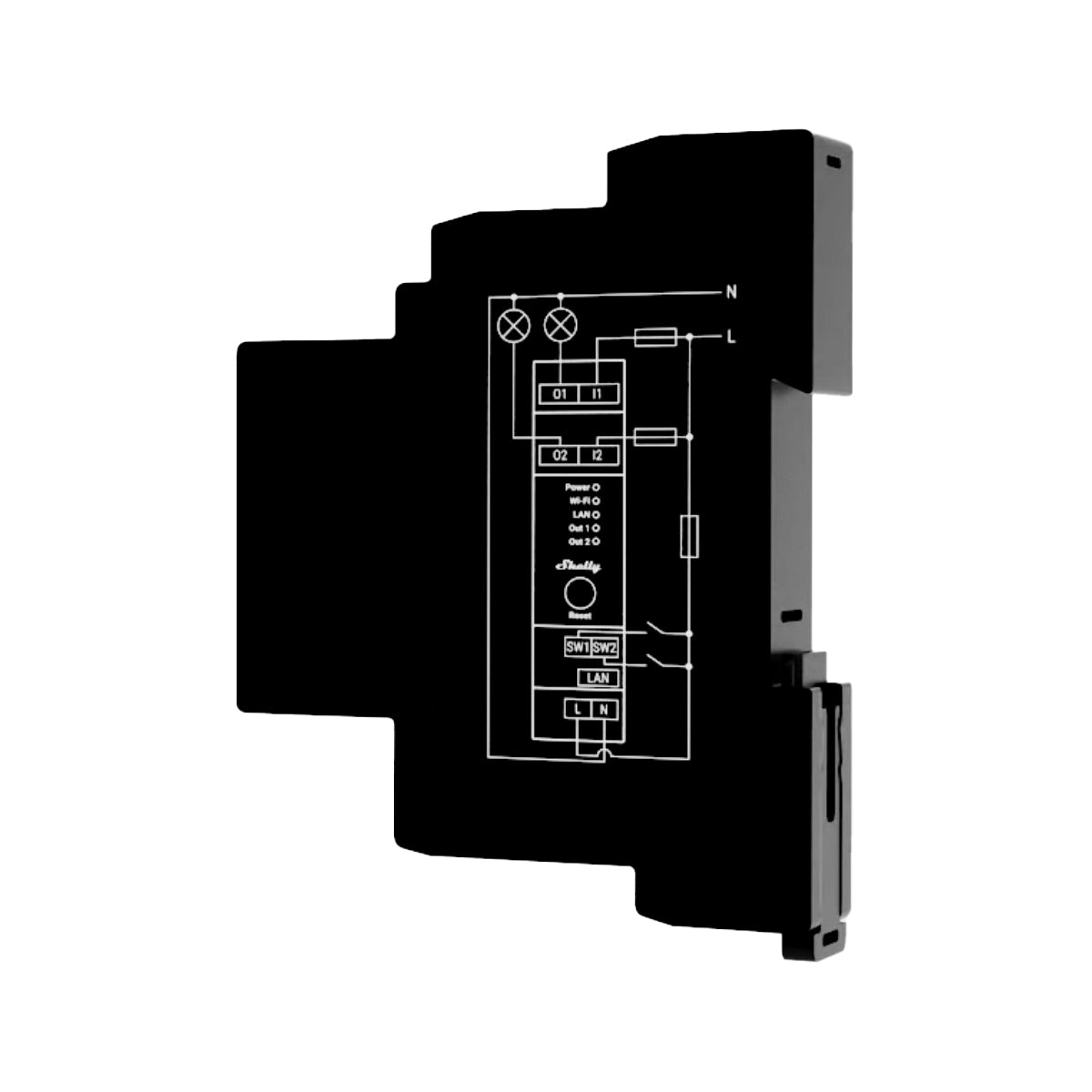

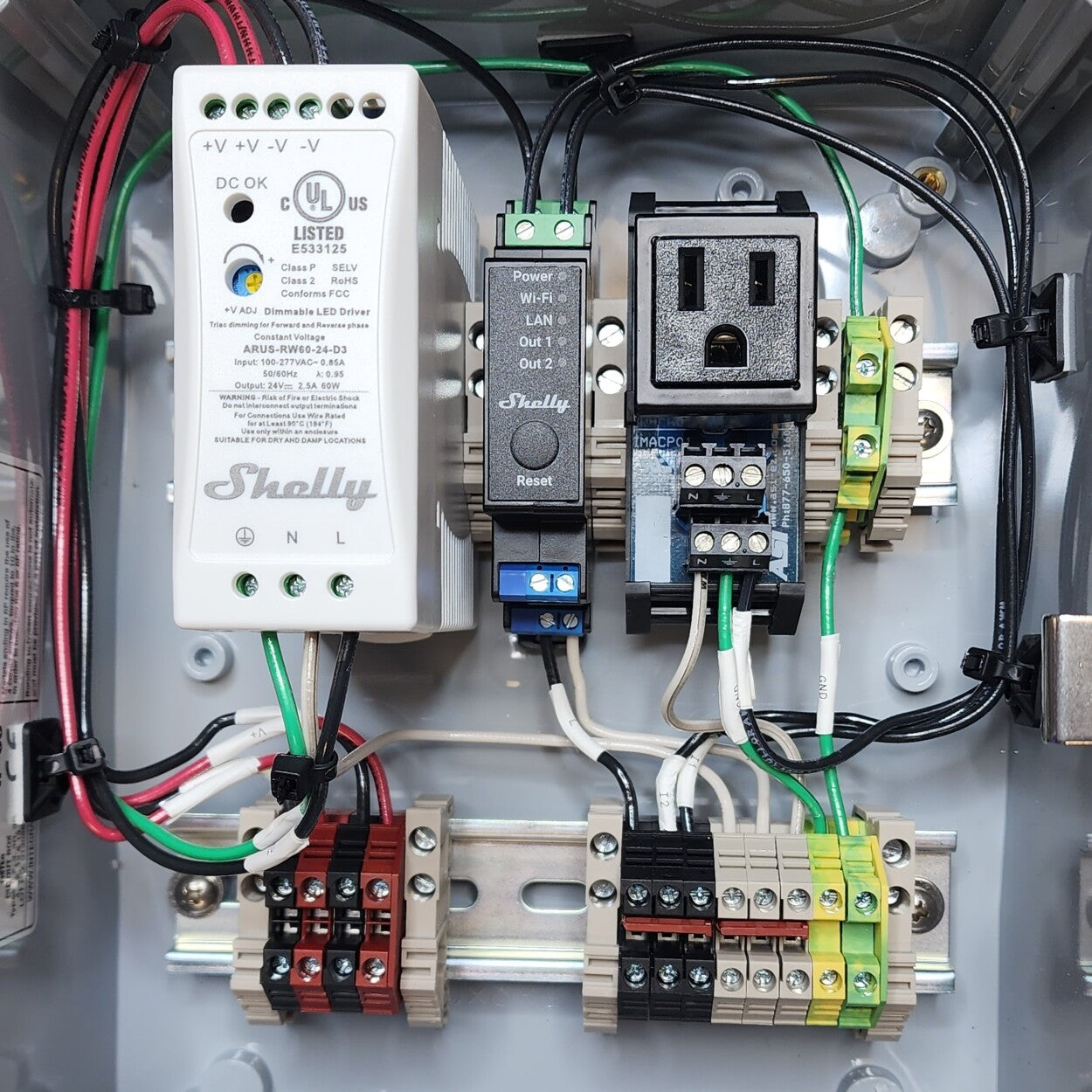

Interfaces eléctricas del dispositivo

Entradas:2 entradas de interruptor/botón en terminales de tornillo (SW1, SW2)

Fuente de alimentación:2 terminales de tornillo (1N, 1L)

Entradas de relé:I1, I2

Salidas:2 salidas de relé (O1, O2)

Puerto Ethernet:1 conector RJ45

Interfaz complementaria:Interfaz serial propietaria de Shelly

¡PRECAUCIÓN! Conecte o desconecte el cable LAN solo cuando el dispositivo esté apagado. El conector del cable LAN no debe exponer partes metálicas al tocarlo durante la inserción o extracción.

⚠ ¡PRECAUCIÓN! Hay alto voltaje presente en la interfaz adicional cuando el dispositivo está encendido.

Conectividad

Wifi

Ethernet

Bluetooth

Función de seguridad

Protección contra sobrecalentamiento

Protección contra sobretensiones

Protección contra sobrecorriente

Protección contra sobrecargas

Tipos de carga admitidos

• Resistivas (bombillas incandescentes, aparatos de calefacción)
• Capacitivos (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
• Inductivo con amortiguador RC (controladores de iluminación LED, transformadores, ventiladores, refrigeradores, aires acondicionados)

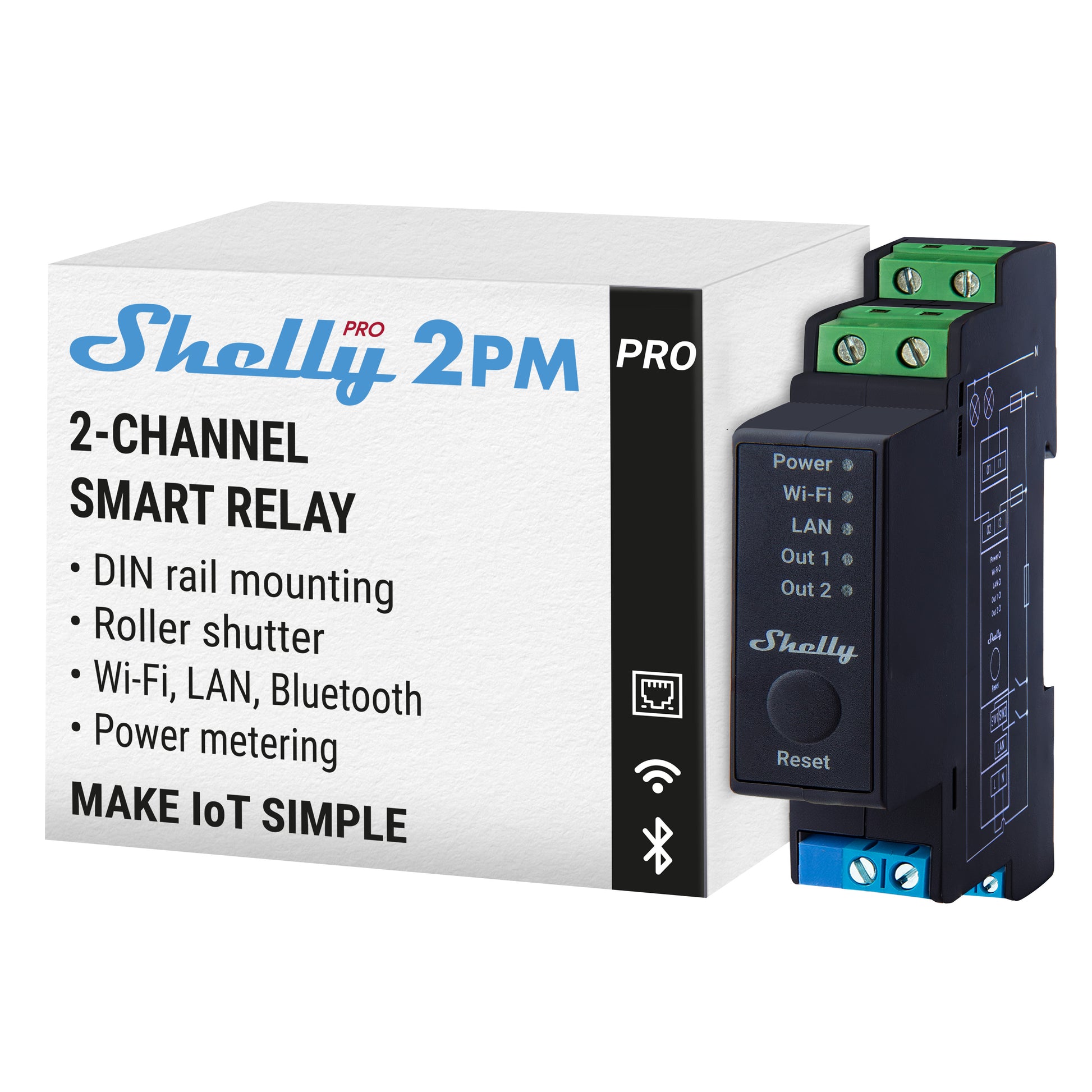

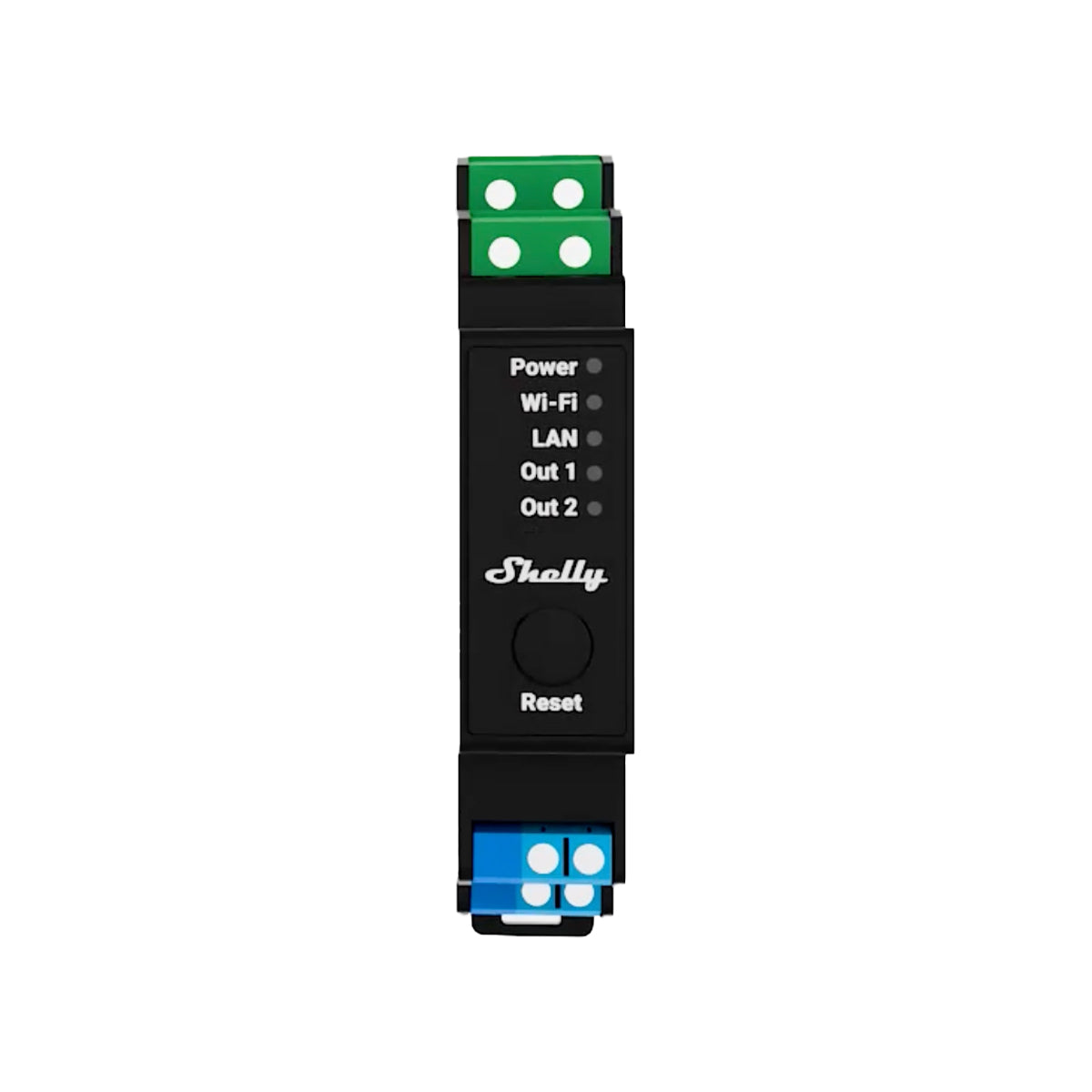

Interfaz de usuario

Entradas:Un botón de cúpula táctil

• Mantener pulsado 5 segundos → reiniciar

• Mantener pulsado 10 segundos → restablecer valores de fábrica

Salidas:Indicación LED

• Energía → Rojo (encendido cuando la fuente de alimentación está conectada)

• Wi-Fi → Azul (modo AP)

• Wi-Fi → Rojo (modo STA, no conectado)

• Wi-Fi → Amarillo (modo STA, conectado; nube deshabilitada/no conectado)

• Wi-Fi → Verde (modo STA, conectado; nube habilitada)

• Wi-Fi → Parpadeo rojo/azul (actualización OTA en curso)

• LAN → Verde (LAN conectada)

• Salida 1 → Rojo (Relé de salida 1 cerrado)

• Salida 2 → Rojo (Relé de salida 2 cerrado)

Físico

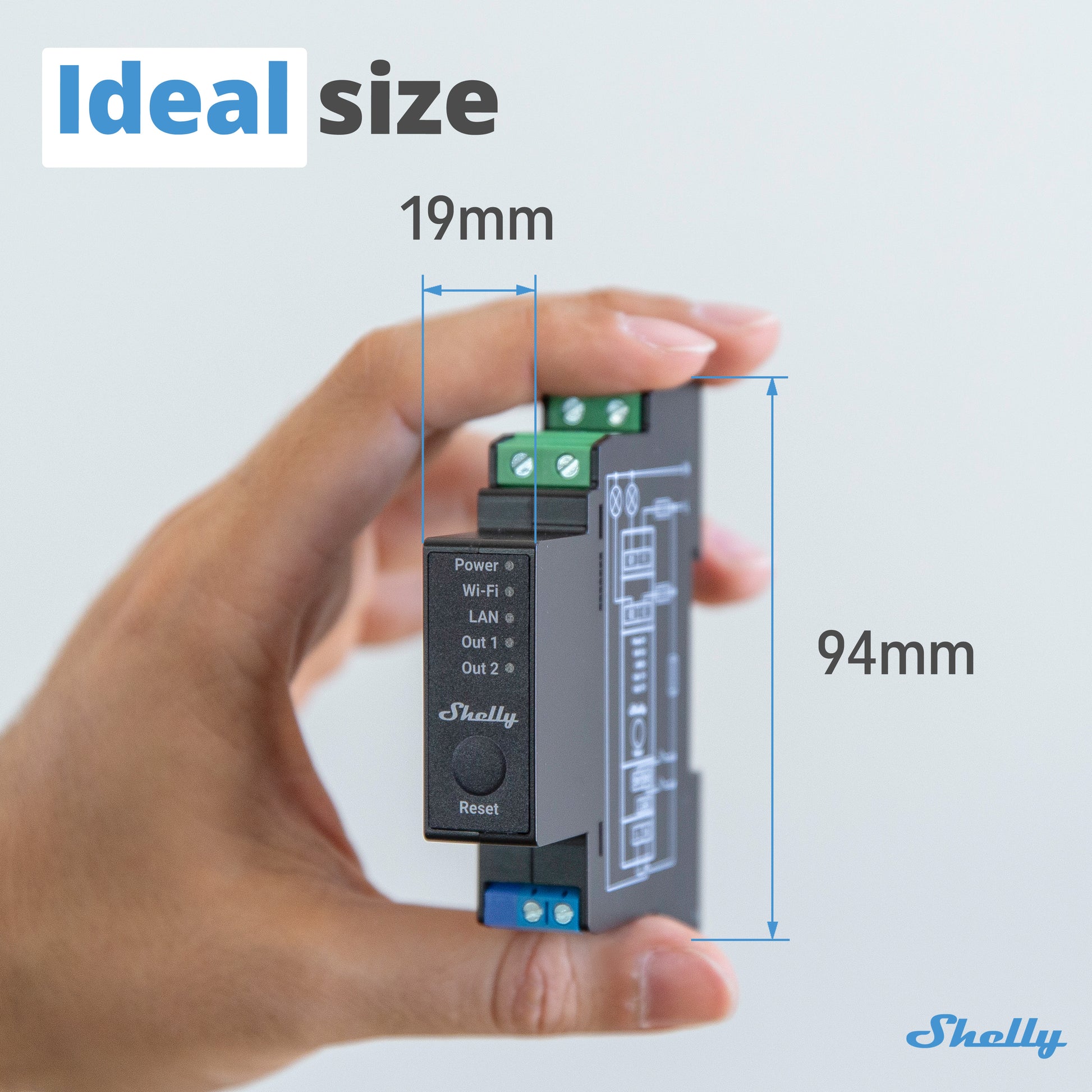

Tamaño (alto x ancho x profundidad):94×19×69 mm ±0,5 / 3,70×0,75×2,71 pulgadas ±0,02

Peso:—

Montaje:carril DIN

Par de apriete de los terminales de tornillo:0,4 Nm (3,54 lbf·in)

Tamaño del conductor:0,5–2,5 mm² (20–14 AWG, conectores verdes); 0,5–1,5 mm² (20–16 AWG, conectores azules)

Longitud de la tira:6–7 mm (0,24–0,28 pulg., conector verde); 5–6 mm (0,20–0,24 pulg., conectores azules)

Material de la carcasa:Plástico

Color:Negro

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Altitud máxima:2000 m (6562 pies)

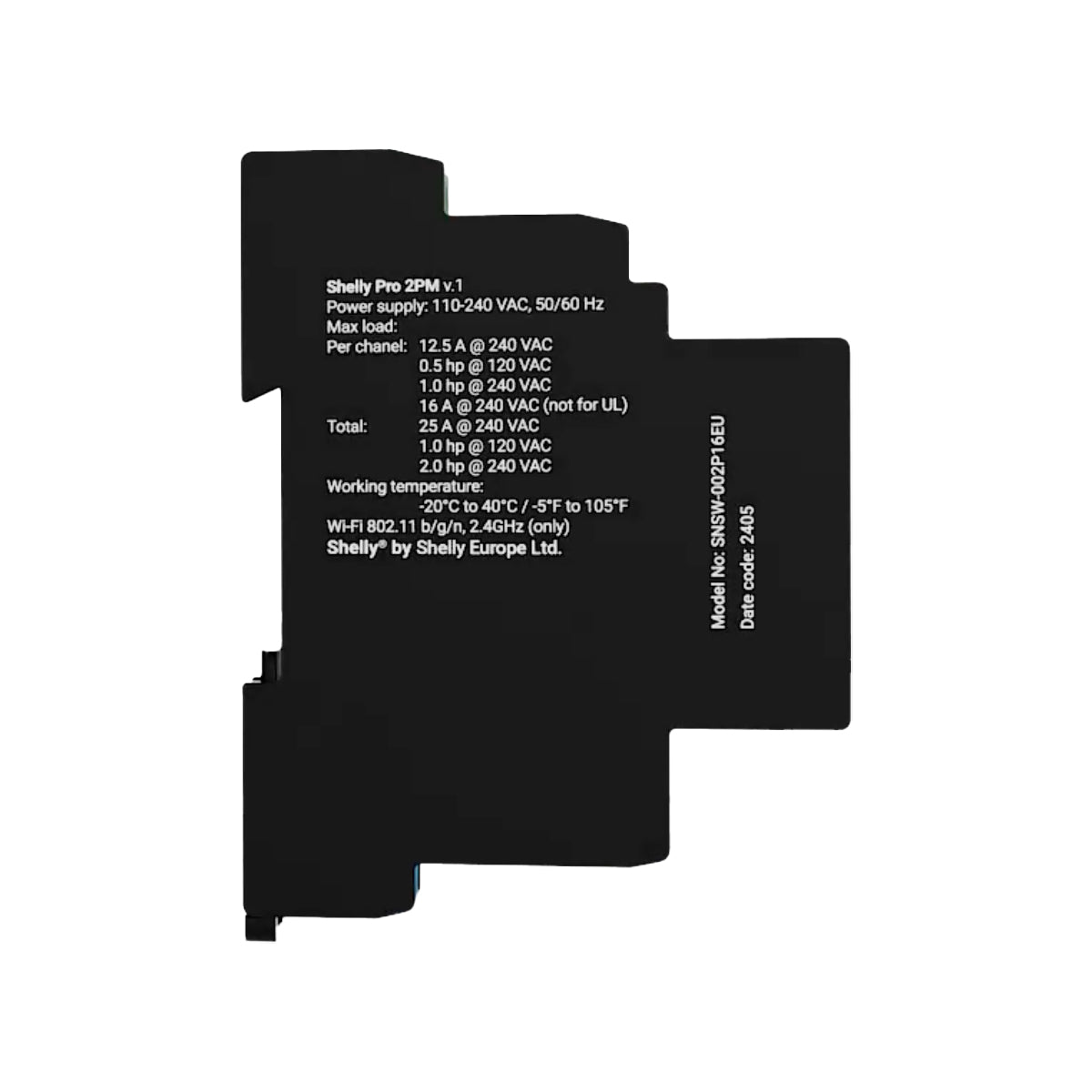

Eléctrico

Fuente de alimentación (CA):110–240 V~

Fuente de alimentación (CC):N / A

Consumo de energía:< 3 W

Se requiere neutralidad:No

Clasificaciones de salida

Tensión máxima de conmutación CA:240 V~

Tensión máxima de conmutación CC:N / A

Corriente máxima de conmutación CA:16 A por canal; 25 A en total

Corriente máxima de conmutación CC:N / A

Sensores y medidores

Voltímetro (CA):Sí

Amperímetro (CA):Sí

Sensor de temperatura interna:Sí

Radio

Banda de RF:2400–2495 MHz

Potencia máxima de RF:<20 dBm

Protocolo Wi-Fi:802.11b/g/n

Alcance de Wi-Fi:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Protocolo Bluetooth:4.2

Alcance de Bluetooth:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

MCU

UPC:ESP32-D0WDQ6

Destello:8 MB

Capacidades del firmware

Horarios:20

Webhooks:20 (hasta 5 URL cada una)

Scripting:Sí

MQTT:Sí

CoAP:No
