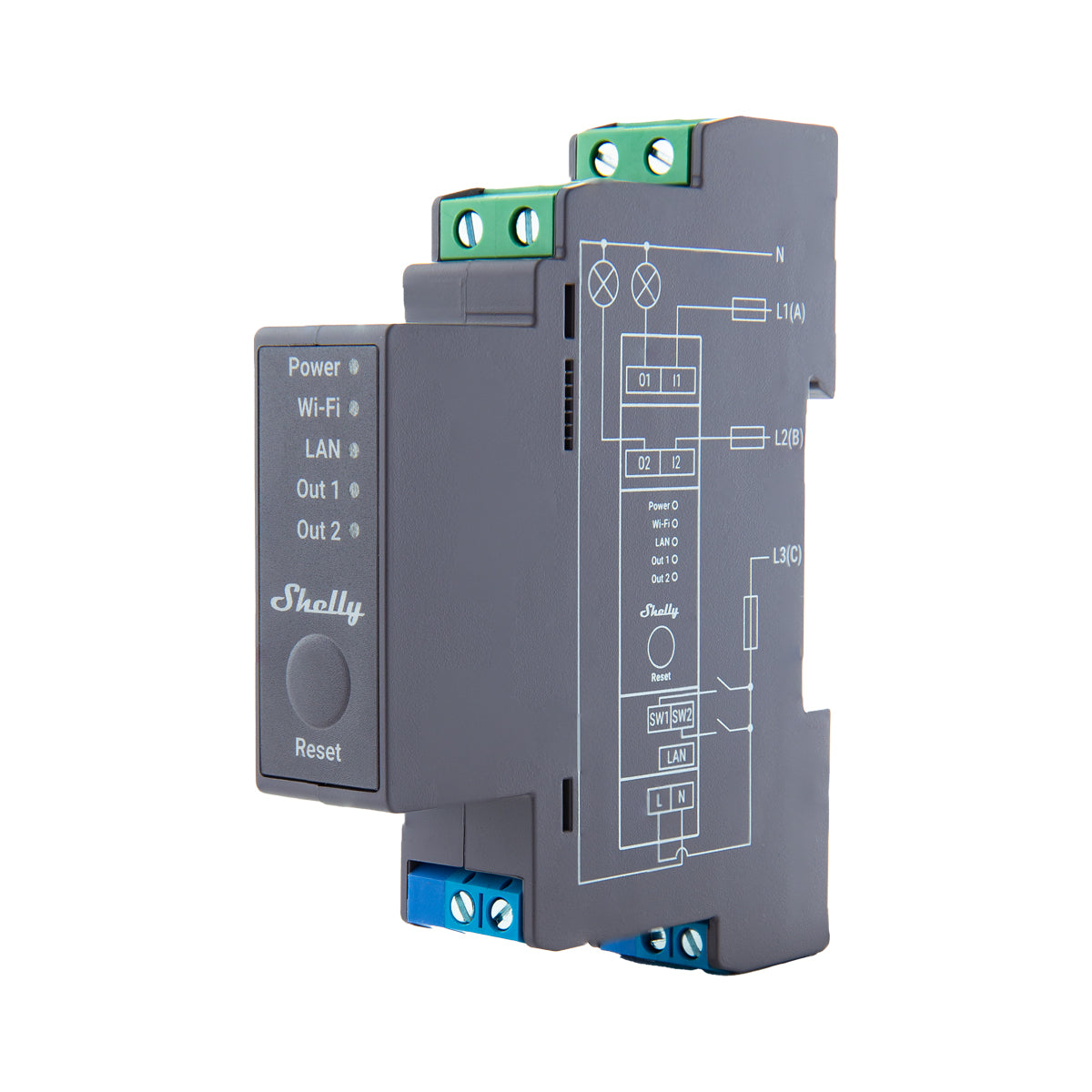

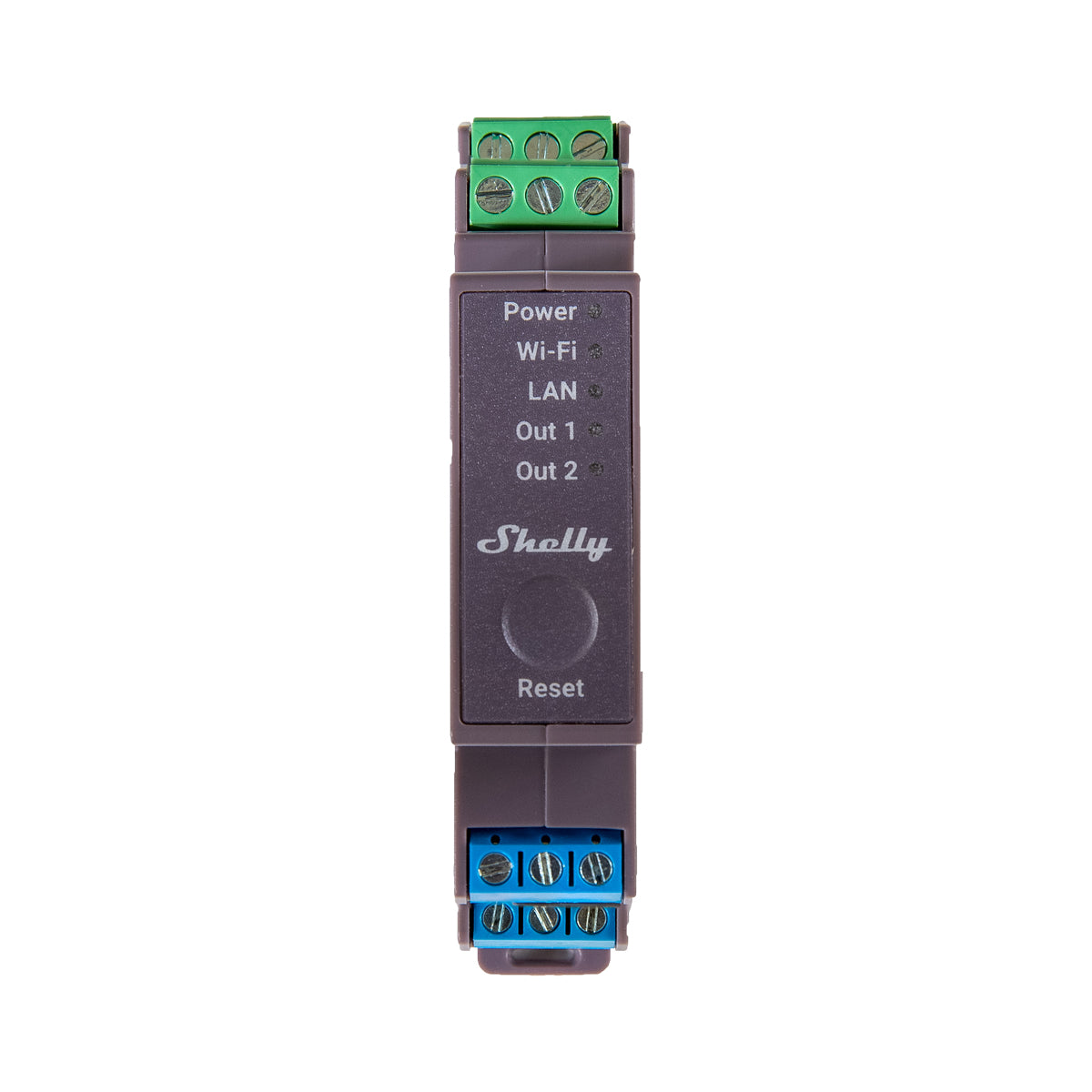

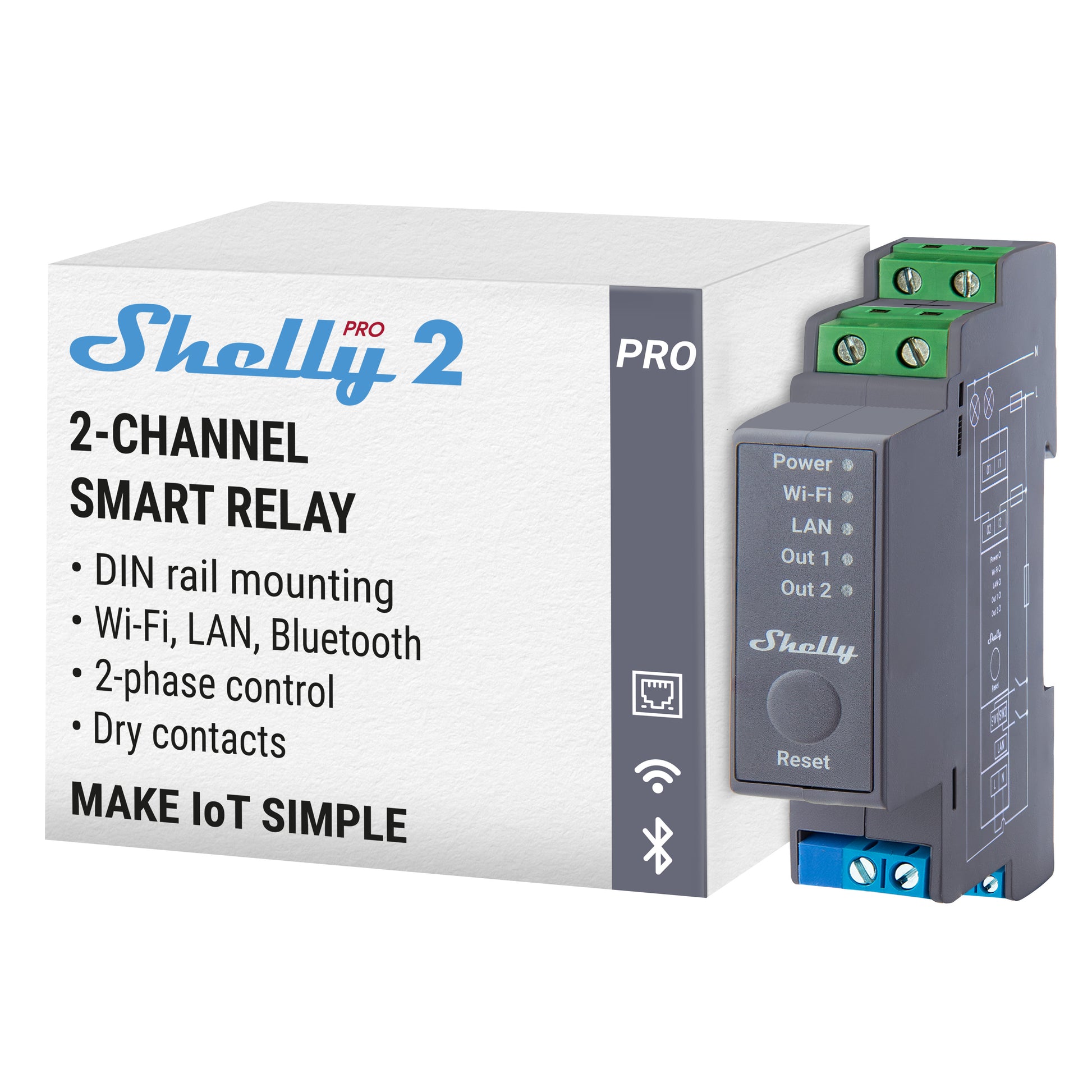

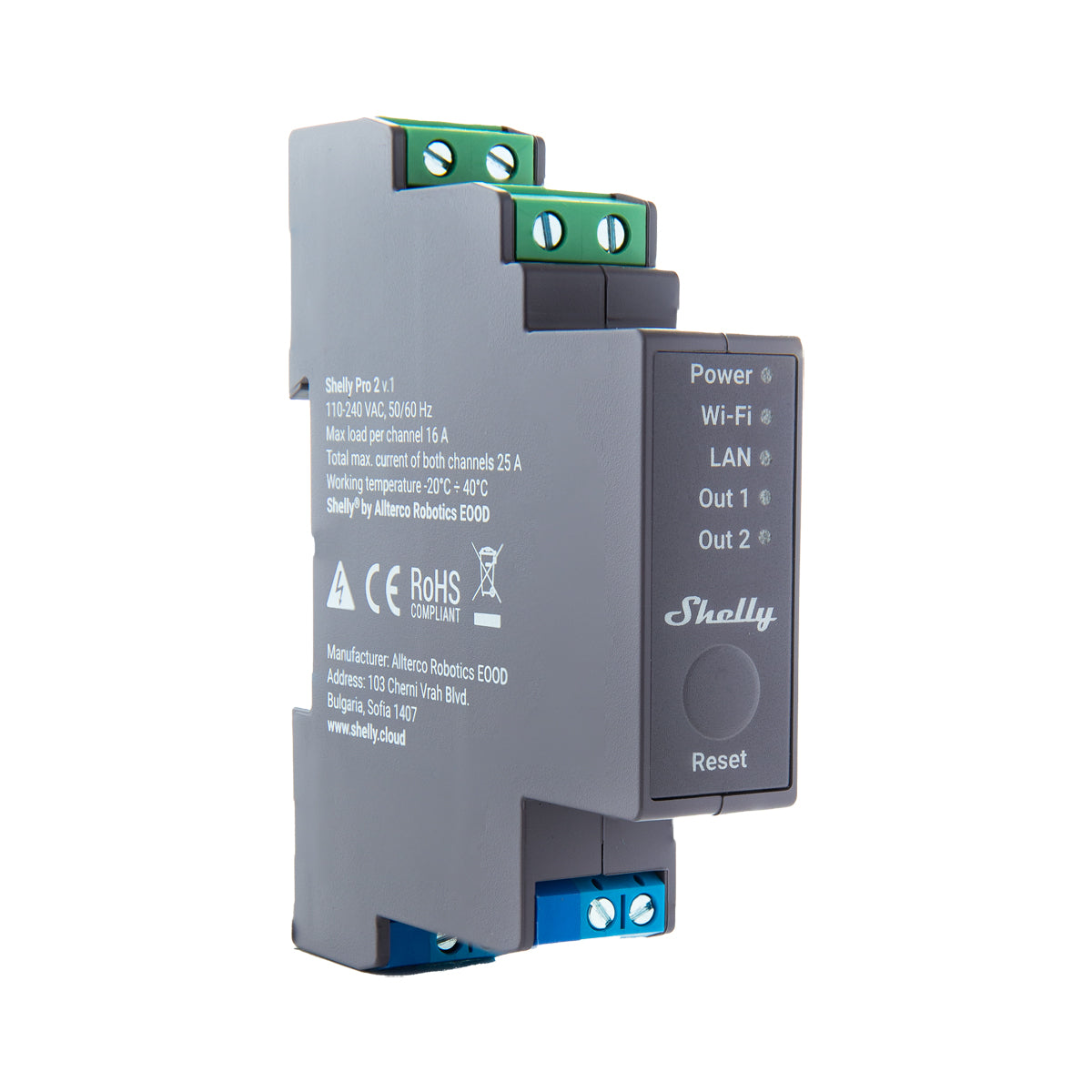

Shelly Pro 2 UL

Identificación del dispositivo

Nombre:Shelly Pro 2 v.1 ≠

Modelo:SPSW-202XE16EU ≠

SSID del dispositivo:ShellyPro2-XXXXXX ≠

Descripción breve

Shelly Pro 2 es un interruptor inteligente de 2 canales con contactos libres de potencial que se puede montar en riel DIN.
Mejorado con la flexibilidad del firmware Gen2 y la conectividad LAN, ofrece a los integradores profesionales
Opciones más amplias para soluciones para el cliente final. Puede funcionar de forma independiente en una red Wi-Fi local.
o mediante servicios de automatización en la nube.
Se puede acceder al dispositivo, controlarlo y monitorearlo de forma remota desde cualquier lugar donde haya Internet disponible.
Su interfaz web incorporada permite monitorización, control y configuración directa.

Características principales

• Montaje en carril DIN
• Conmutación de 2 canales con contactos libres de potencial
• Flexibilidad del firmware Gen2
• Conectividad LAN
• Interfaz web integrada
• Acceso y monitorización remota

Casos de uso

• Residencial:Automatización multidispositivo para iluminación y electrodomésticos
• Unidad de Unidad Multidisciplinaria:Apartamentos, condominios, hoteles
• Comercial ligero:Oficinas, comercios, restaurantes, gasolineras
• Gobierno/municipal:Instalaciones inteligentes
• Universidad/colegio:Control de edificios del campus

Integraciones

Google

Alexa

Samsung SmartThings

Esquemas internos simplificados

Esquemas internos simplificados de Shelly Pro 2 V1 ≠

Interfaces eléctricas del dispositivo

Entradas:2 entradas de interruptor/botón en terminales de tornillo (SW1, SW2)

Fuente de alimentación:2 terminales de tornillo (1N, 1L)

Entradas de relé:I1, I2

Salidas:2 salidas de relé (O1, O2)

Puerto Ethernet:1 conector RJ45

Interfaz complementaria:Interfaz serial propietaria de Shelly

⚠ ¡PRECAUCIÓN! Conecte y desconecte el cable LAN solo cuando esté apagado. El conector LAN no debe exponer las piezas metálicas al contacto.

⚠ ¡PRECAUCIÓN! ¡Alto voltaje presente en la interfaz adicional cuando está encendida!

Conectividad

Wifi

Ethernet

Bluetooth

Función de seguridad

Protección contra sobrecalentamiento

Tipos de carga admitidos

• Resistivas (bombillas incandescentes, aparatos de calefacción)
• Capacitivos (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
• Inductivo con amortiguador RC (controladores de LED, transformadores, ventiladores, refrigeradores, aires acondicionados)

Interfaz de usuario

Entradas:Un botón de cúpula táctil

• Mantener pulsado 5 segundos → reiniciar

• Mantener pulsado 10 segundos → restablecer valores de fábrica

Salidas:Indicación LED

• Energía → Rojo (encendido cuando la fuente de alimentación está conectada)

• Wi-Fi → Azul (modo AP)

• Wi-Fi → Rojo (modo STA, no conectado)

• Wi-Fi → Amarillo (modo STA, conectado; nube deshabilitada/no conectado)

• Wi-Fi → Verde (modo STA, conectado; nube habilitada)

• Wi-Fi → Parpadeo rojo/azul (actualización OTA)

• LAN → Verde (LAN conectada)

• Salida 1 → Rojo (relé 1 cerrado)

• Salida 2 → Rojo (relé 2 cerrado)

Físico

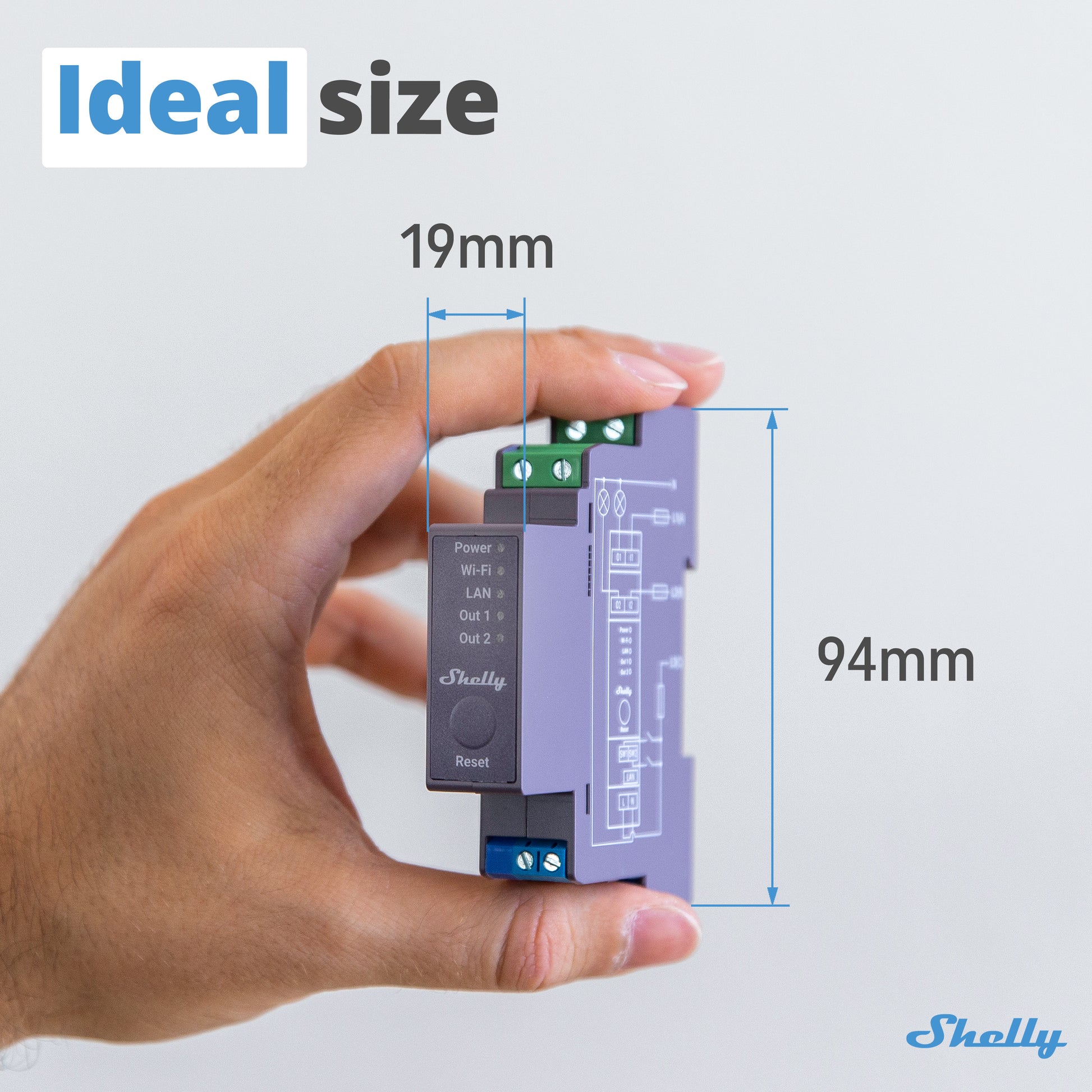

Tamaño (alto x ancho x profundidad):94×19×69 mm ±0,5 / 3,70×0,75×2,71 pulgadas ±0,02

Peso:76 g / 2,68 oz

Montaje:carril DIN

Par de apriete de los terminales de tornillo:0,4 Nm (3,54 lbf·in)

Tamaño del conductor:0,5–2,5 mm² (20–14 AWG, conectores verdes); 0,5–1,5 mm² (20–16 AWG, conectores azules)

Longitud de la tira:6–7 mm (0,24–0,28 pulg., conector verde); 5–6 mm (0,20–0,24 pulg., conectores azules)

Material de la carcasa:Plástico

Color:Gris

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Altitud máxima:2000 m (6562 pies)

Eléctrico

Fuente de alimentación (CA):110–240 V~

Fuente de alimentación (CC):N / A

Consumo de energía:< 3 W

Se requiere neutralidad:No

Clasificaciones de salida

Tensión máxima de conmutación CA:240 V~

Tensión máxima de conmutación CC:N / A

Corriente máxima de conmutación CA:16 A por canal; 25 A en total

Corriente máxima de conmutación CC:N / A

Sensores y medidores

Sensor de temperatura:Sí

Radio

Banda de RF:2400–2495 MHz

Potencia máxima de RF:<20 dBm

Protocolo Wi-Fi:802.11b/g/n

Alcance de Wi-Fi:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Protocolo Bluetooth:4.2

Alcance de Bluetooth:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

MCU

UPC:ESP32-D0WDQ6

Destello:8 MB

Capacidades del firmware

Horarios:20

Webhooks:20 (hasta 5 URL cada una)

Scripting:Sí

MQTT:Sí

CoAP:No
