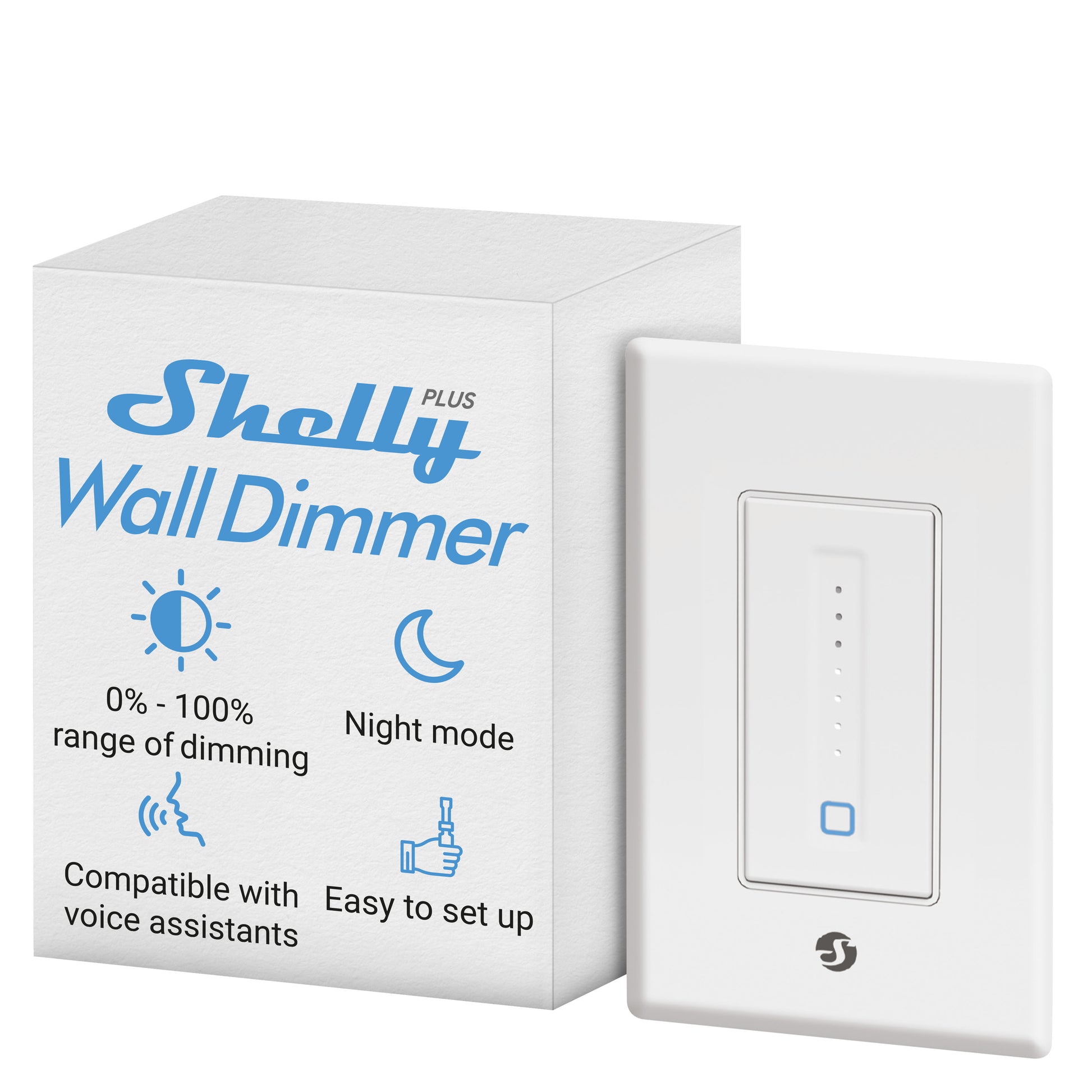

Regulador de intensidad de pared Shelly Plus

Identificación del dispositivo

Nombre:Regulador de intensidad de pared Shelly Plus

Modelo:SNDM-0013US

SSID del dispositivo:ShellyPlusWDUS-XXXXXX

Identificación del modelo BLE:–

Descripción breve

Shelly Plus Wall Dimmer es un regulador de pared inteligente con Wi-Fi que enciende, apaga y ajusta el brillo.
de luces regulables compatibles. Diseñado para adaptarse a las cajas de interruptores de pared estándar de EE. UU., combina un diseño intuitivo
Control táctil con opciones avanzadas de automatización. Con firmware Gen2, puede funcionar de forma independiente.
Mediante Wi-Fi local o servicios de automatización en la nube. Se puede acceder al dispositivo y configurarlo.
de forma remota, con una interfaz web incorporada para monitoreo y control local.

Características principales

• Modo nocturno
• Horarios semanales
• Temporizadores de encendido y apagado automático

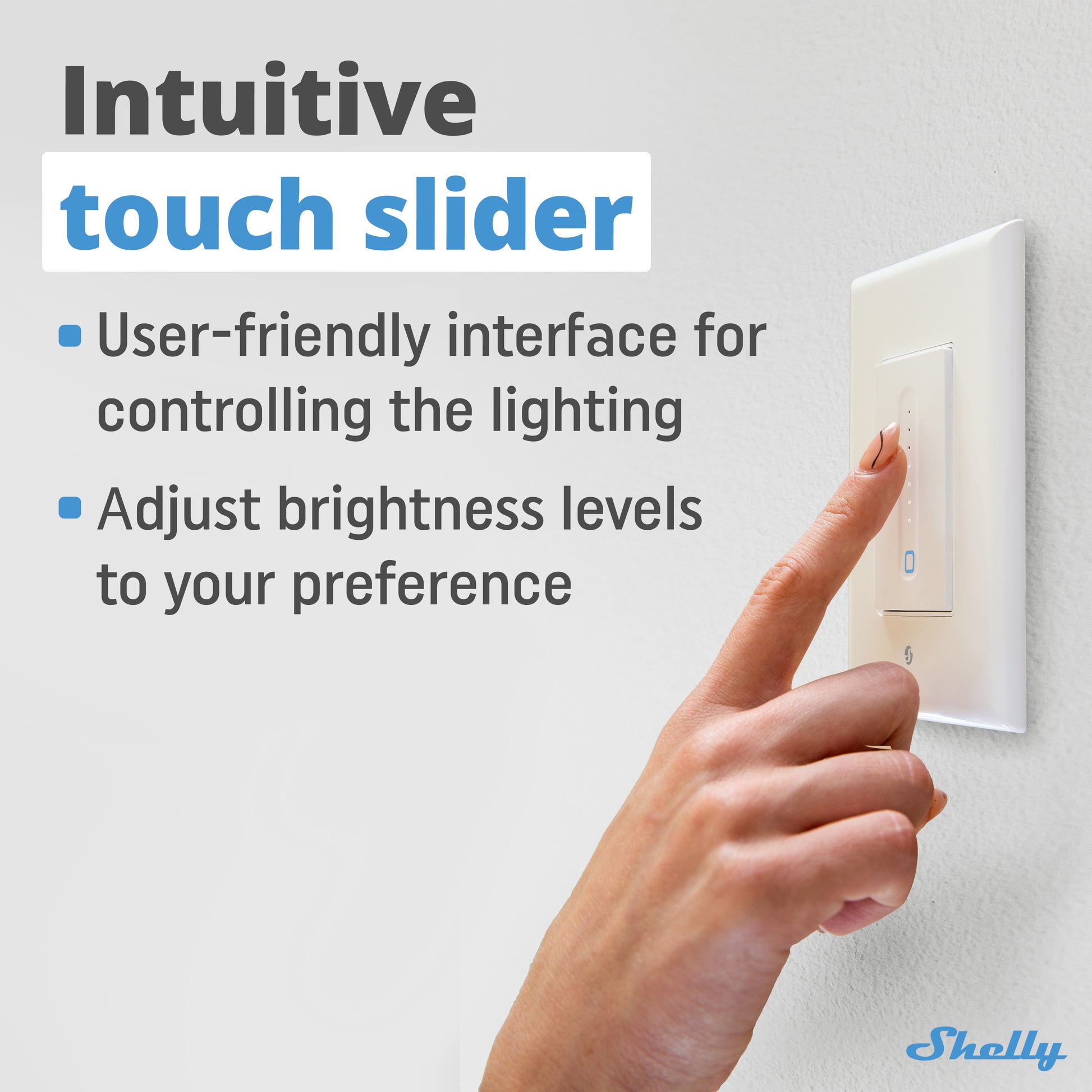

• Brillo ajustable con control deslizante táctil

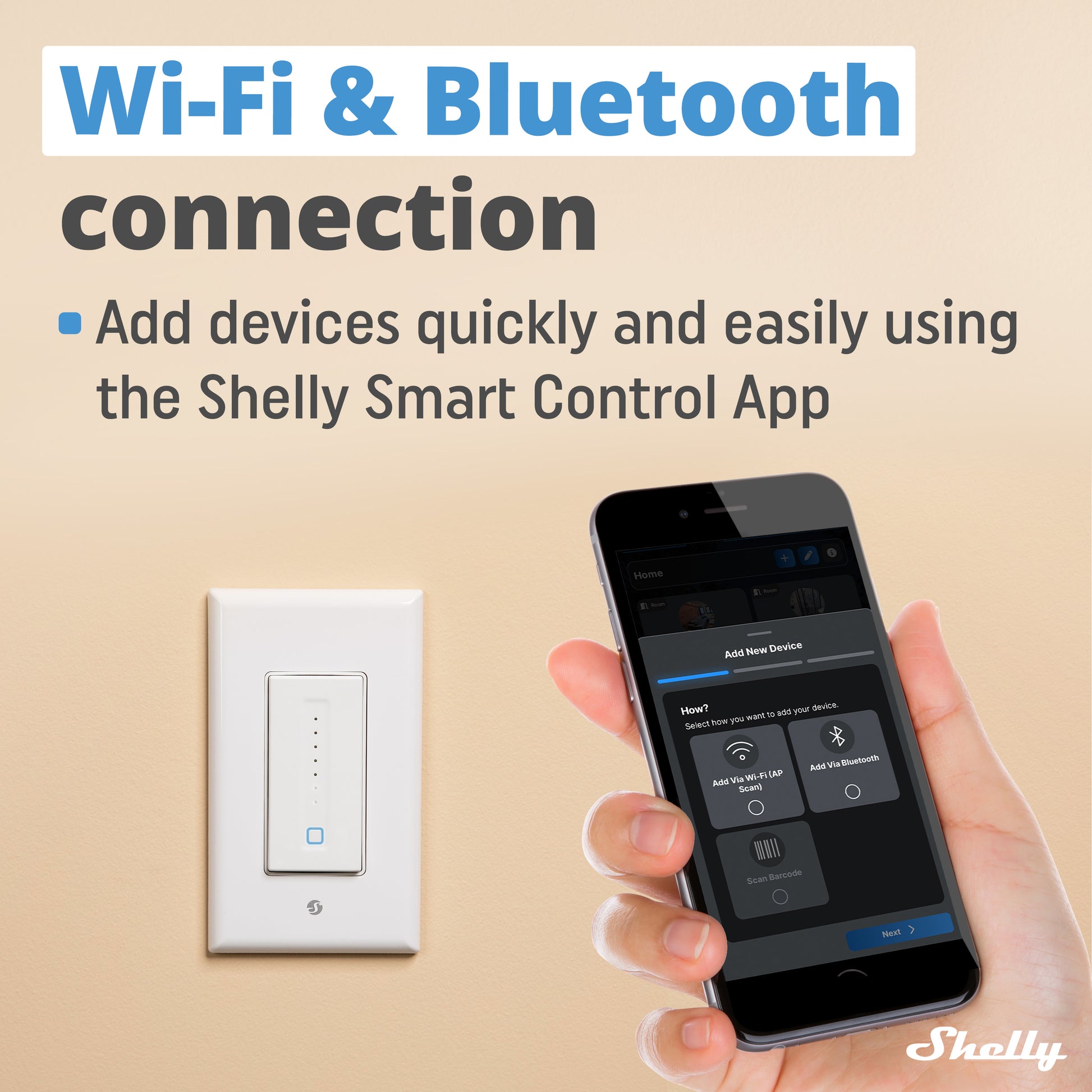

• Conectividad Wi-Fi y Bluetooth
• Interfaz web integrada para configuración

Casos de uso

• Residencial:Regulación y automatización de la iluminación del hogar
• Unidad de Unidad Multidisciplinaria:Apartamentos, condominios, hoteles
• Comercial ligero:Oficinas, tiendas minoristas, restaurantes, gasolineras.
• Gobierno/municipal:Iluminación inteligente en espacios públicos
• Universidad/colegio:Automatización de aulas y dormitorios

Integraciones

Google

Amazonas

Samsung SmartThings

Esquemas internos simplificados

Esquemas internos del regulador de pared Shelly Plus

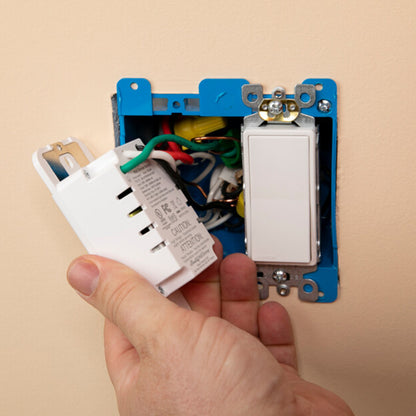

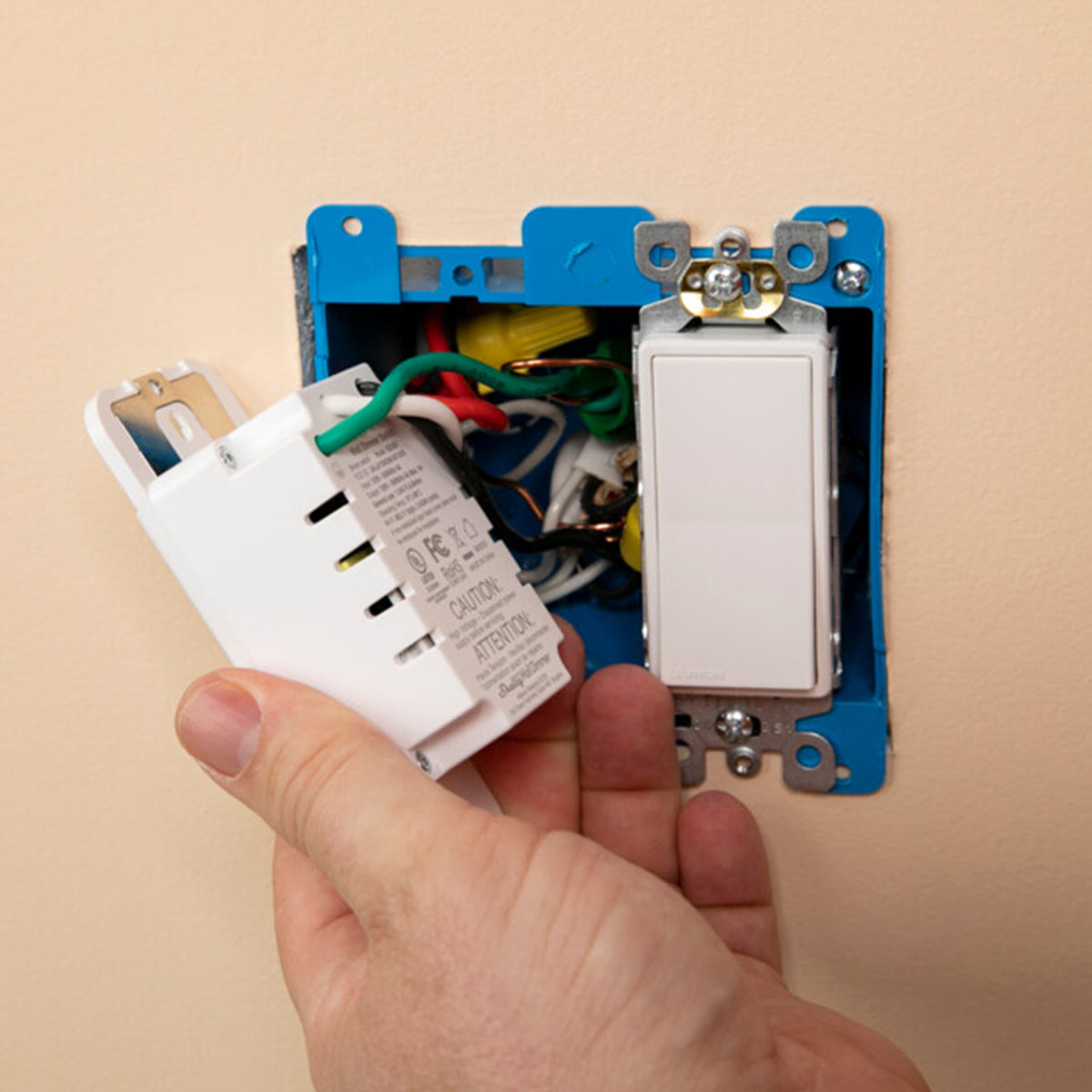

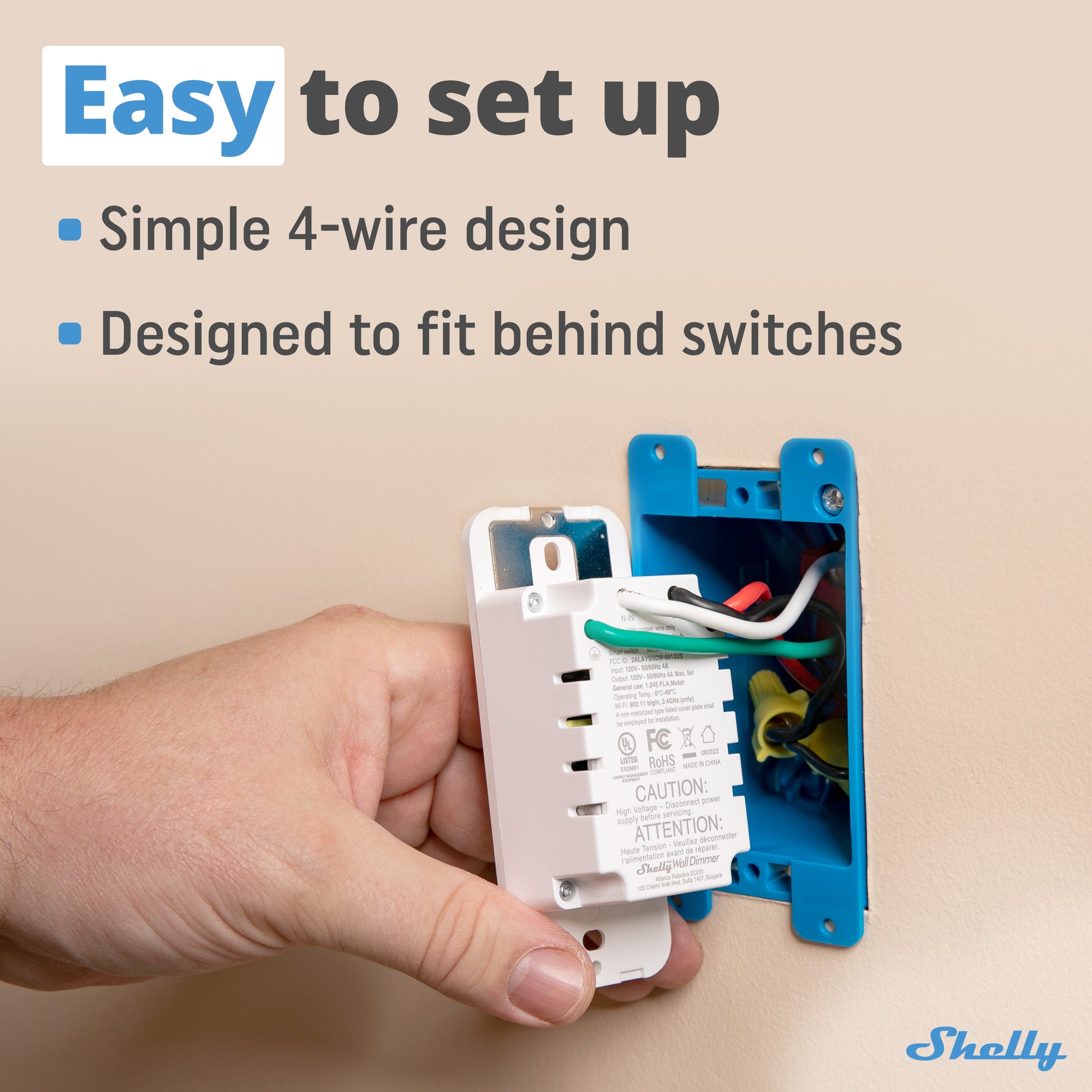

Interfaces eléctricas del dispositivo

Entradas:2 cables de línea: 1 negro L y 1 blanco N

Suelo:1 cable verde ⏚

Producción:1 cable rojo de SALIDA

Conectividad

Wifi

Bluetooth

Función de seguridad

Protección contra sobrecalentamiento

Protección contra sobretensión

Protección contra sobrecorriente

Tipos de carga admitidos

• luces incandescentes
• Luces LED regulables
• Luces CFL regulables

Interfaz de usuario

Entradas:

• Botón de encendido con indicación LED:

– Presionar → encender/apagar las luces

– Mantener pulsado 5 s → habilitar AP

– Mantener pulsado 10 s → restablecer valores de fábrica


• Control deslizante con indicación LED de brillo:

– Deslizar hacia arriba → aumentar el brillo

– Deslizar hacia abajo → disminuir el brillo

Salidas:Botón de encendido y LED de brillo



LED azul de Wi-Fi*:

• AP habilitado, Wi-Fi deshabilitado → parpadeando (1 s encendido / 1 s apagado)

• Wi-Fi habilitado, no conectado → destello lento (1 s encendido / 3 s apagado)

• Wi-Fi conectado, nube deshabilitada o conectada → azul fijo

• Nube habilitada, no conectada → destello muy lento (1 s encendido / 5 s apagado)

• Botón presionado durante 5 s → destello rápido (⅕ s ENCENDIDO / ½ s APAGADO)

• Botón mantenido presionado durante 10 segundos o OTA → destello muy rápido (⅕s ENCENDIDO / ⅕s APAGADO)



LED de encendido blanco** (luces encendidas):

• AP habilitado, Wi-Fi deshabilitado → parpadeando (1 s encendido / 1 s apagado)

• Wi-Fi habilitado, no conectado → destello lento (1 s encendido / 3 s apagado)

• Wi-Fi conectado, Nube deshabilitada o conectada → blanco fijo

• Nube habilitada, no conectada → destello muy lento (1 s encendido / 5 s apagado)

• Botón presionado durante 5 s → destello rápido (⅕ s ENCENDIDO / ½ s APAGADO)

• Botón mantenido presionado durante 10 segundos o OTA → destello muy rápido (⅕s ENCENDIDO / ⅕s APAGADO)



Indicación de brillo del LED:

• Un solo punto blanco iluminado → luces apagadas

• Barra vertical de puntos → luces encendidas; cada punto = +14 % de brillo (punto superior = 84–100 %)

* El LED azul de Wi-Fi puede ser habilitado (predeterminado) o deshabilitado por el usuario.

** El LED de encendido blanco se puede configurar para que coincida con la salida, se invierta, permanezca siempre encendido o permanezca siempre apagado.

Físico

Tamaño sin placa frontal ni cables (alto x ancho x profundidad):104×44×39 mm ±0,5 / 4,09×1,73×1,50 pulgadas ±0,02

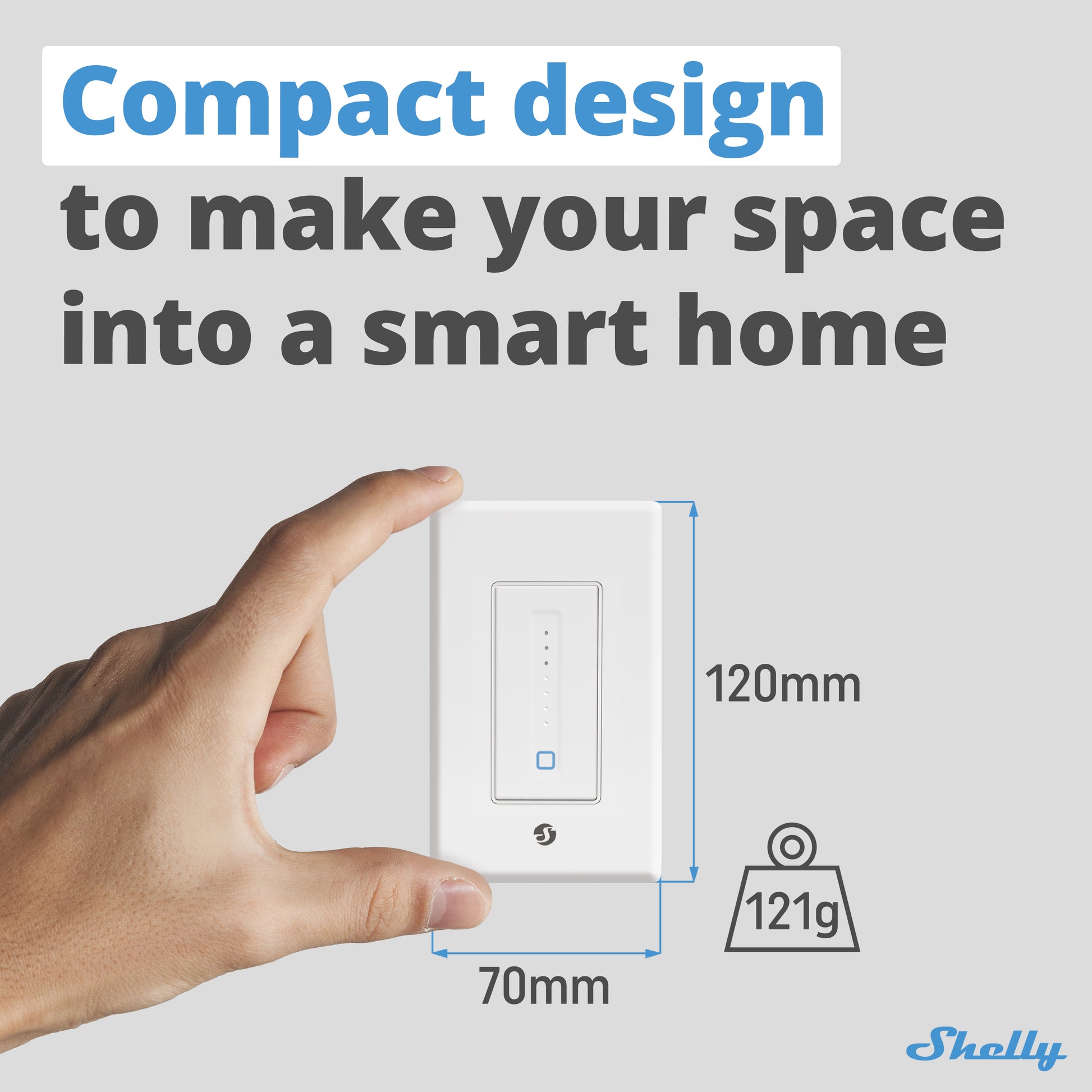

Tamaño con placa frontal y sin cables (alto x ancho x profundidad):120×70×39 mm ±0,5 / 4,72×2,76×1,50 pulgadas ±0,02

Peso sin placa frontal:105 gramos / 3,70 onzas

Peso con placa frontal:121 gramos / 4,28 onzas

Material de la carcasa:abdominales

Color:Blanco

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Eléctrico

Fuente de alimentación (CA):100–120 V, 50/60 Hz

Fuente de alimentación (CC):N / A

Consumo de energía:< 3 W

Clasificaciones de salida

Potencia máxima de carga a 120 V~:400 W (incandescente); 150 W (LED/CFL regulable)

Radio

Banda de RF:2400–2495 MHz

Potencia máxima de RF:<20 dBm

Protocolo Wi-Fi:802.11b/g/n

Alcance de Wi-Fi:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Protocolo Bluetooth:4.2

Alcance de Bluetooth:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

MCU

UPC:ESP32

Destello:4 MB

Capacidades del firmware

Webhooks:20 (hasta 5 URL cada una)

Scripting:Sí

MQTT:Sí

CoAP:No
