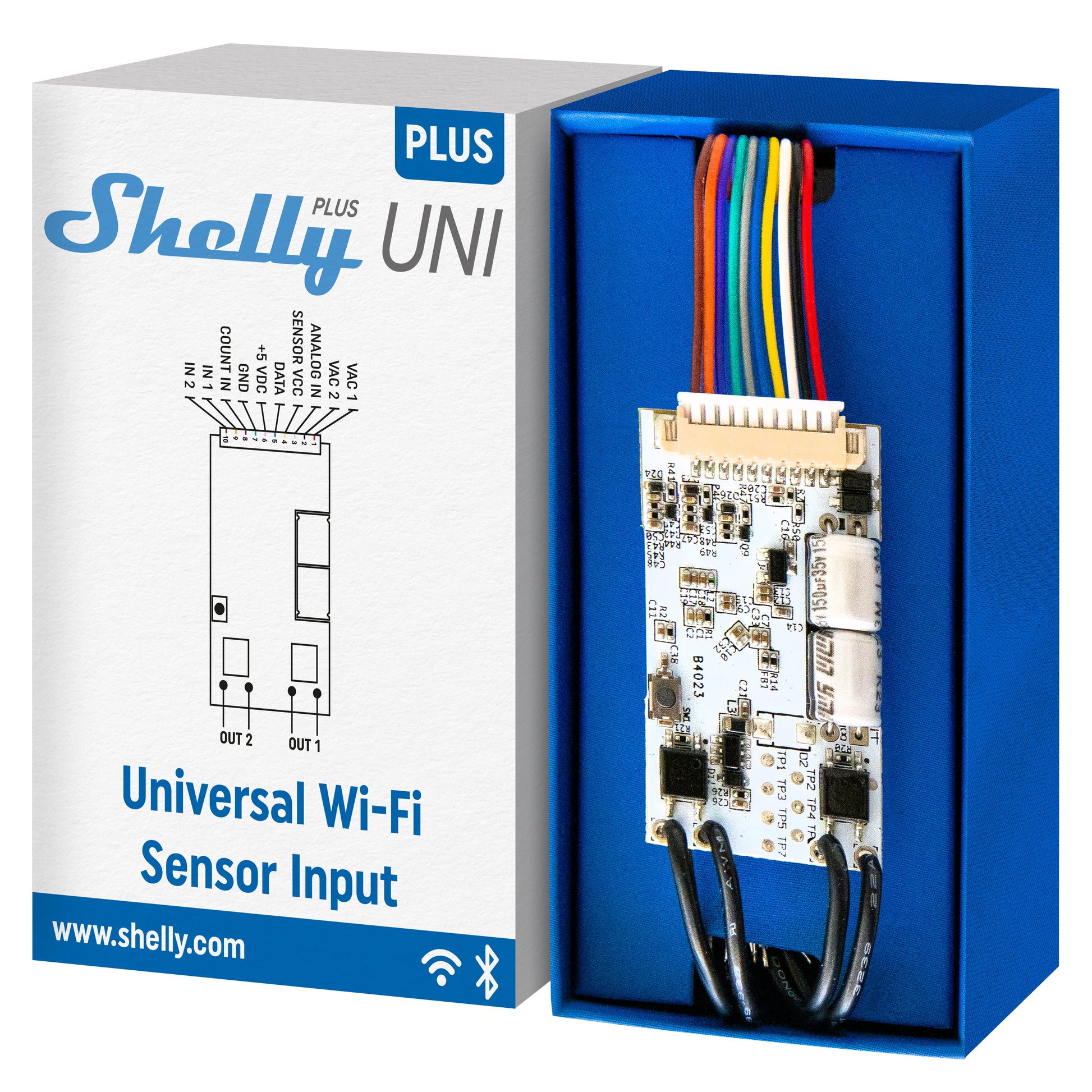

Shelly Plus Uni

Identificación del dispositivo

Nombre:Shelly Plus Uni

Modelo:SNSN-0043X

SSID del dispositivo:ShellyPlusUni-XXXXXX

Descripción breve

Shelly Plus Uni es un módulo universal compacto e inteligente diseñado para el control remoto, la monitorización y la automatización de dispositivos eléctricos.
Cuenta con dos relés de estado sólido con contactos libres de potencial, un contador de pulsos, entrada analógica y dos entradas digitales, lo que permite una integración flexible.
en diversas aplicaciones. El dispositivo puede operar localmente en una red Wi-Fi o administrarse mediante servicios de automatización en la nube, lo que ofrece una integración fluida.
control desde cualquier lugar a través de la aplicación Shelly o la interfaz web.

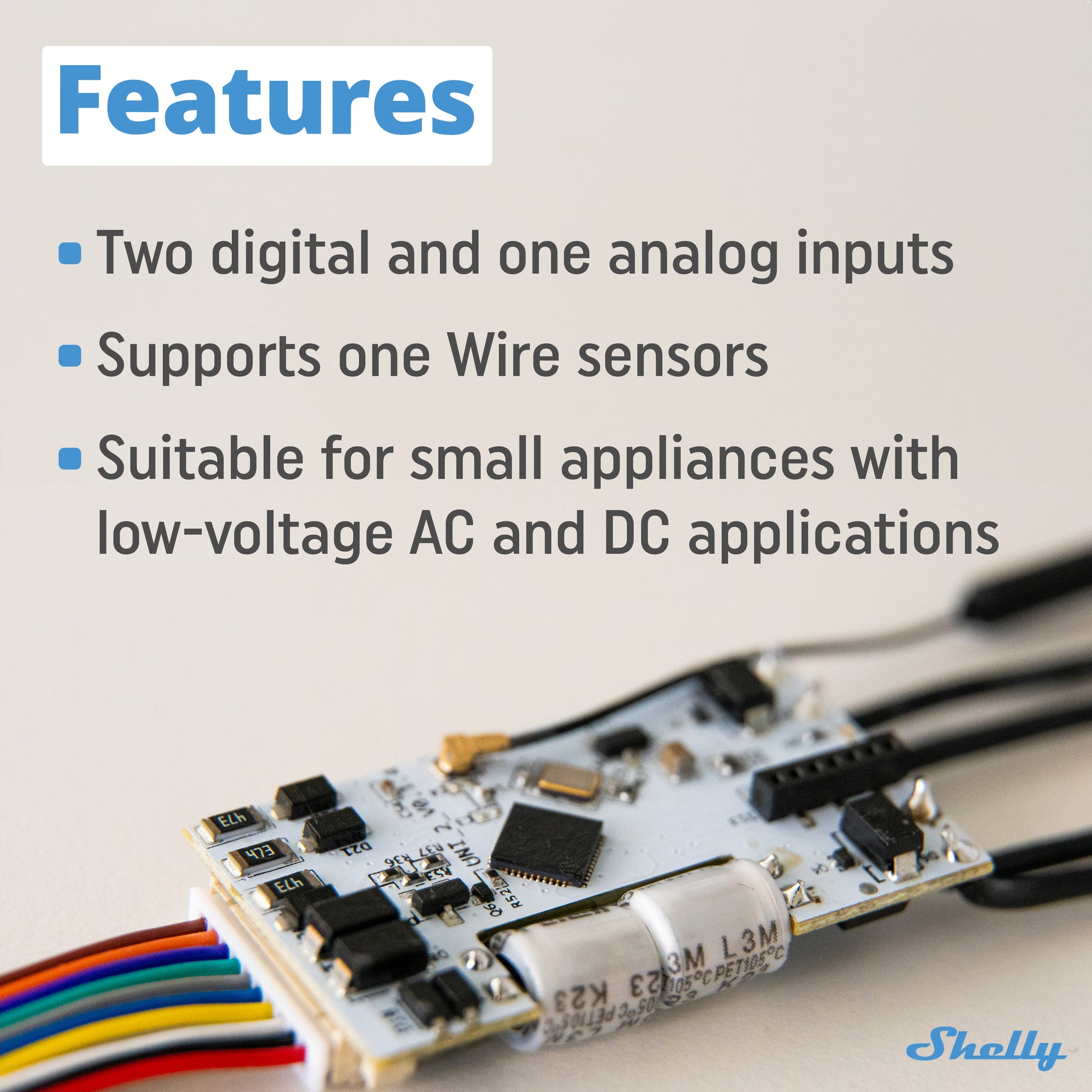

Características principales

• Módulo inteligente universal para control y monitorización versátiles
• Dos salidas de relé de estado sólido libres de potencial
• Entrada analógica, contador de pulsos y dos entradas digitales.
• Admite fuente de alimentación CA/CC (modo dual)
• Entrada de datos de 1 cable para sensores de temperatura
• Conectividad Wi-Fi con funcionamiento en la nube o local
• Bluetooth para una rápida inclusión y configuración
• Interfaz web incorporada para configuración y control
• Diseño compacto adecuado para integrarse en sistemas eléctricos.
• Película de recubrimiento de PCB para una mayor durabilidad y aislamiento

Aplicaciones principales

• Residencial
• MDU (apartamentos, condominios, hoteles, etc.)
• Locales comerciales ligeros (oficinas, comercios, restaurantes, gasolineras)
• Edificios gubernamentales/municipales
• Instalaciones universitarias/facultades

Integraciones

Página principal de Google:Apoyado

Amazon Alexa:Apoyado

Samsung SmartThings:Apoyado

Interfaces eléctricas del dispositivo

Fuente de alimentación:

• Fuente de alimentación CA/CC: VAC1 y VAC2

• Fuente de alimentación de CC: +5 VCC y GND

Entradas:

• 1 entrada analógica – ENTRADA ANALÓGICA

• 1 entrada de datos de 1 cable – DATOS

• 1 entrada de contador de pulsos – COUNT IN

• 2 entradas digitales – IN1 y IN2

Salidas:

• 1 salida de alimentación de sensores – SENSOR VCC

• 2 salidas de relé de estado sólido con contactos libres de potencial: OUT1 y OUT2

Interfaz complementaria:

Interfaz serial propietaria de Shelly

Conectividad

Wifi

Bluetooth (para fines de inclusión)

Características de seguridad

Película de recubrimiento de PCB para protección y mayor vida útil.

Interfaz de usuario

Entradas:

• Un botón de reinicio

Mantenga presionado durante 5 segundos – Habilite el punto de acceso y el modo Bluetooth.

Mantenga presionado durante 10 segundos: restablezca el dispositivo a valores de fábrica.

Salidas:

Indicación LED (monocolor)

• AP habilitado y Wi-Fi deshabilitado: 1 s ENCENDIDO / 1 s APAGADO

• Wi-Fi habilitado, no conectado: 1 s ENCENDIDO / 3 s APAGADO

• Conectado a Wi-Fi: encendido constante

• Nube habilitada, no conectada: 1 s ENCENDIDO / 5 s APAGADO

• Conectado a Shelly Cloud: encendido constante

• Actualización OTA: ½ s ENCENDIDO / ½ s APAGADO

• Botón mantenido 5 s: ½ s ON / ½ s OFF

• Botón mantenido 10 s: ¼ s ENCENDIDO / ¼ s APAGADO

La indicación LED sigue una secuencia de prioridad: cada nuevo estado anula al anterior.

Físico

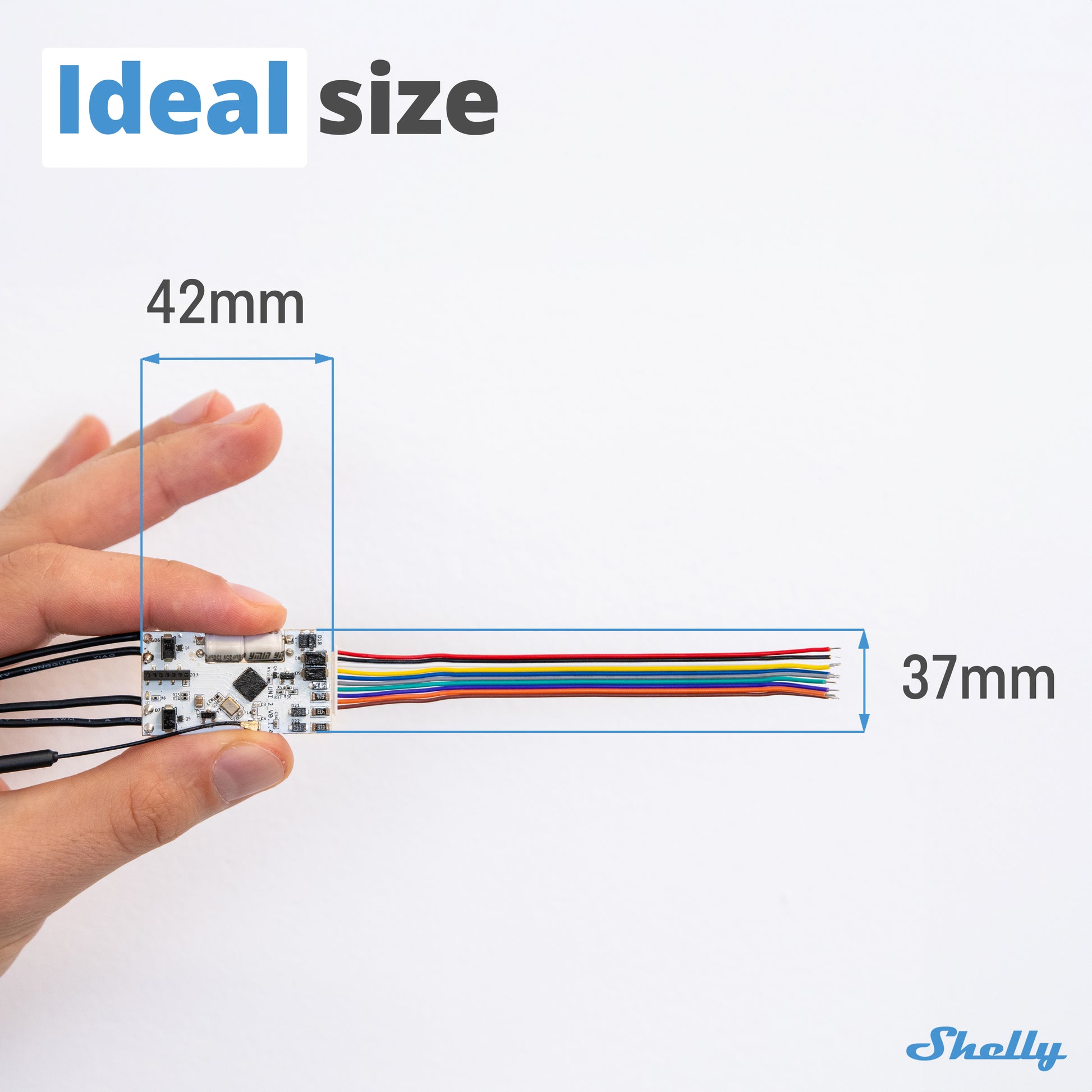

Tamaño de PCB (LxAnxAl):40×21×7 mm / 1,57×0,83×0,28 pulgadas

Peso:8,5 g / 0,3 oz (con los cables)

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Eléctrico

Fuente de alimentación:8–24 V~ / 9–28 V⎓ / 5 V⎓ (estabilizado, a través de +5 VCC y GND)

Consumo de energía:< 1 W

Calificaciones de entrada

Resistencia de entradas digitales:50 kΩ

Tensión de activación de entradas digitales:1,5 V (nivel bajo activo)

Clasificaciones de salida

Tensión máxima de conmutación:30 voltios

Corriente máxima de conmutación:300 mA

Sensores y medidores

Voltímetro:0–15 VCC / 0–30 VCC (dos rangos)

Precisión del voltímetro:—

Tensión de activación de entrada del contador de pulsos:1,5 V (nivel bajo activo)

Frecuencia máxima del contador de pulsos:1 kHz

Sensores externos compatibles:Un solo DHT22 o hasta cinco DS18B20

Radio

Banda de RF:2400–2495 MHz

Potencia máxima de RF:<20 dBm

Protocolo Wi-Fi:802.11b/g/n

Alcance de Wi-Fi:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Protocolo Bluetooth:4.2

Alcance de Bluetooth:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

MCU

UPC:ESP32-U4WDH

Destello:4 MB

Capacidades del firmware

Horarios:20

Webhooks (acciones de URL):20 con 5 URL por gancho

Scripting:Sí

MQTT:Sí

CoAP:No
