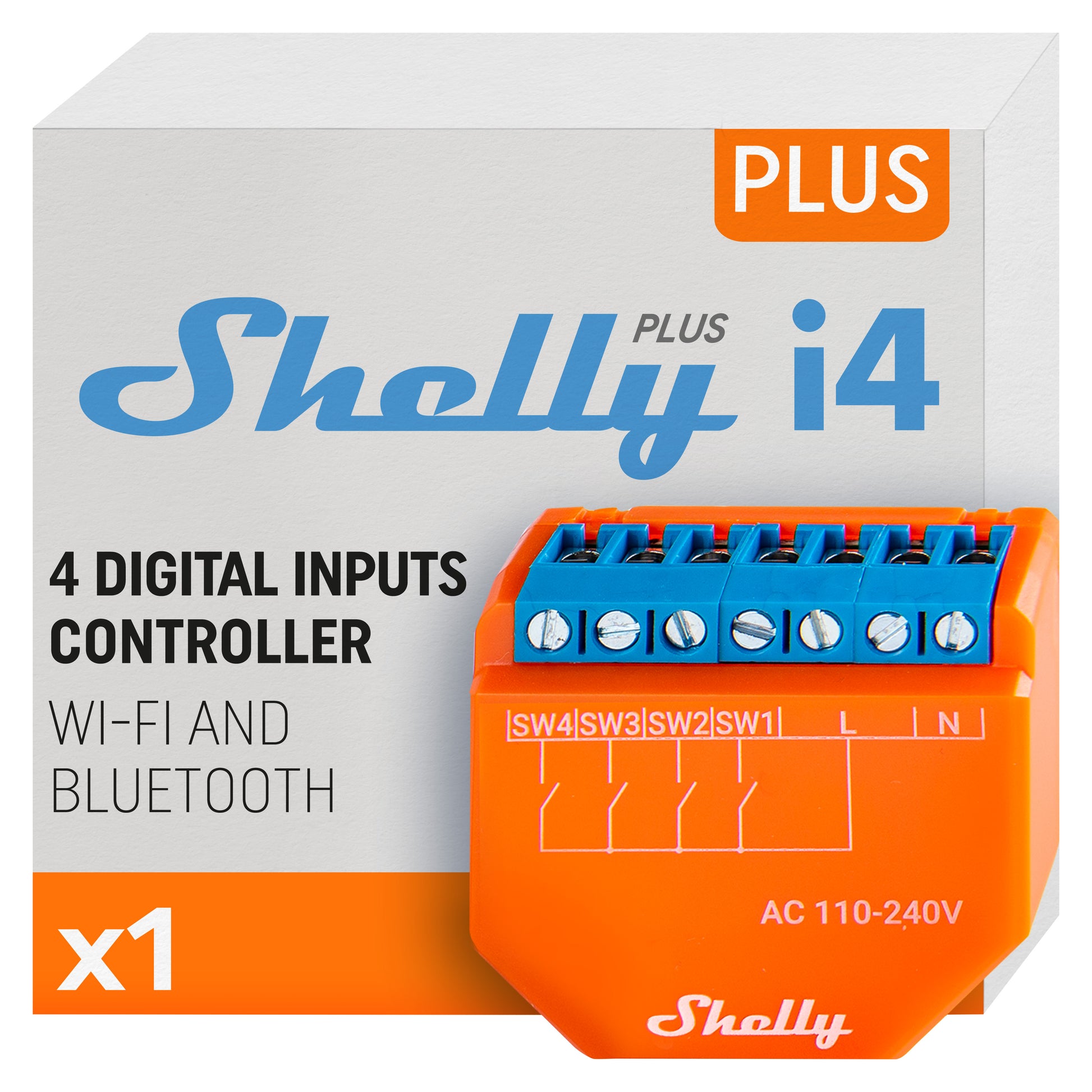

Shelly Plus i4 UL

Identificación del dispositivo

Nombre del dispositivo:Shelly Plus i4

Modelo del dispositivo:SNSN-0024X

SSID del dispositivo:ShellyPlusI4-XXXXXX

Descripción breve

Shelly Plus i4 es un módulo de entrada Wi-Fi inteligente compacto que permite el control de escenas, acciones sincronizadas o automatizaciones complejas a través de hasta cuatro entradas de interruptor.
Permite a los usuarios activar múltiples dispositivos o rutinas sin relés de salida, lo que lo hace ideal para el control de múltiples escenas o múltiples dispositivos.
Suficientemente pequeño para caber detrás de cualquier interruptor de pared, el dispositivo ofrece administración remota completa, activación de escena y monitoreo en tiempo real a través de Wi-Fi.

Aplicaciones principales

• Residencial
• MDU (Unidades de vivienda múltiples: apartamentos, condominios, hoteles, etc.)
• Comercial ligero (oficinas, locales comerciales, restaurantes, gasolineras, etc.)
• Instalaciones gubernamentales/municipales
• Universidades e instituciones educativas

Integraciones

Alexa (a través de rutinas de dispositivos virtuales)

Interfaces eléctricas del dispositivo

Entradas:4 entradas de interruptor/botón en terminales de tornillo (SW1, SW2, SW3, SW4); 3 entradas de fuente de alimentación (1 N y 2 L)

Salidas:N / A

Interfaz complementaria:Interfaz serial propietaria de Shelly

¡PRECAUCIÓN! ¡Alto voltaje en la interfaz adicional cuando el dispositivo está encendido!

Conectividad

Wifi

Bluetooth

Características de seguridad

Protección contra sobrecalentamiento

Interfaz de usuario

Entradas:

• Un botón (Reinicio)

– Mantenga presionado durante 5 segundos para habilitar el punto de acceso del dispositivo y la conexión Bluetooth

– Mantenga pulsado durante 10 segundos para restablecer el dispositivo de fábrica



Salidas:

• Indicación LED (monocolor)

– AP (Punto de acceso) habilitado y Wi-Fi deshabilitado: 1 s ENCENDIDO / 1 s APAGADO

– Wi-Fi habilitado, no conectado: 1 s ENCENDIDO / 3 s APAGADO

– Conectado a Wi-Fi: Constantemente encendido

– Nube habilitada pero no conectada: 1 s ENCENDIDO / 5 s APAGADO

– Conectado a Shelly Cloud: Constantemente encendido

– Actualización OTA: ½ s ENCENDIDO / ½ s APAGADO

– Botón mantenido 5 s: ½ s ON / ½ s OFF

– Botón mantenido 10 s: ¼ s ON / ¼ s OFF

(Cada estado de mayor prioridad cancela el anterior)

Físico

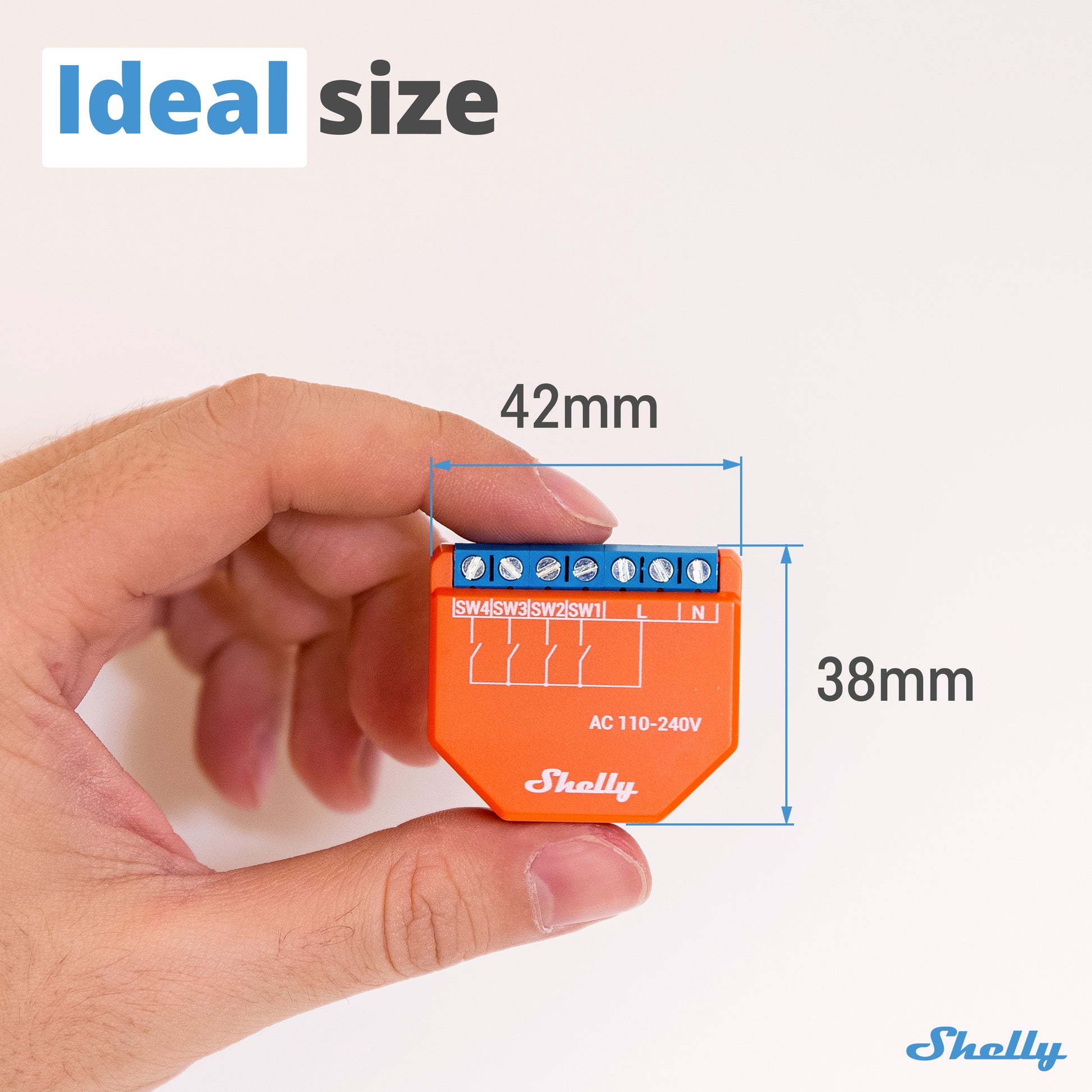

Tamaño (alto x ancho x profundidad):37×42×16 ±0,5 mm / 1,46×1,65×0,63 ±0,02 pulgadas

Peso:18 g / 0,63 oz

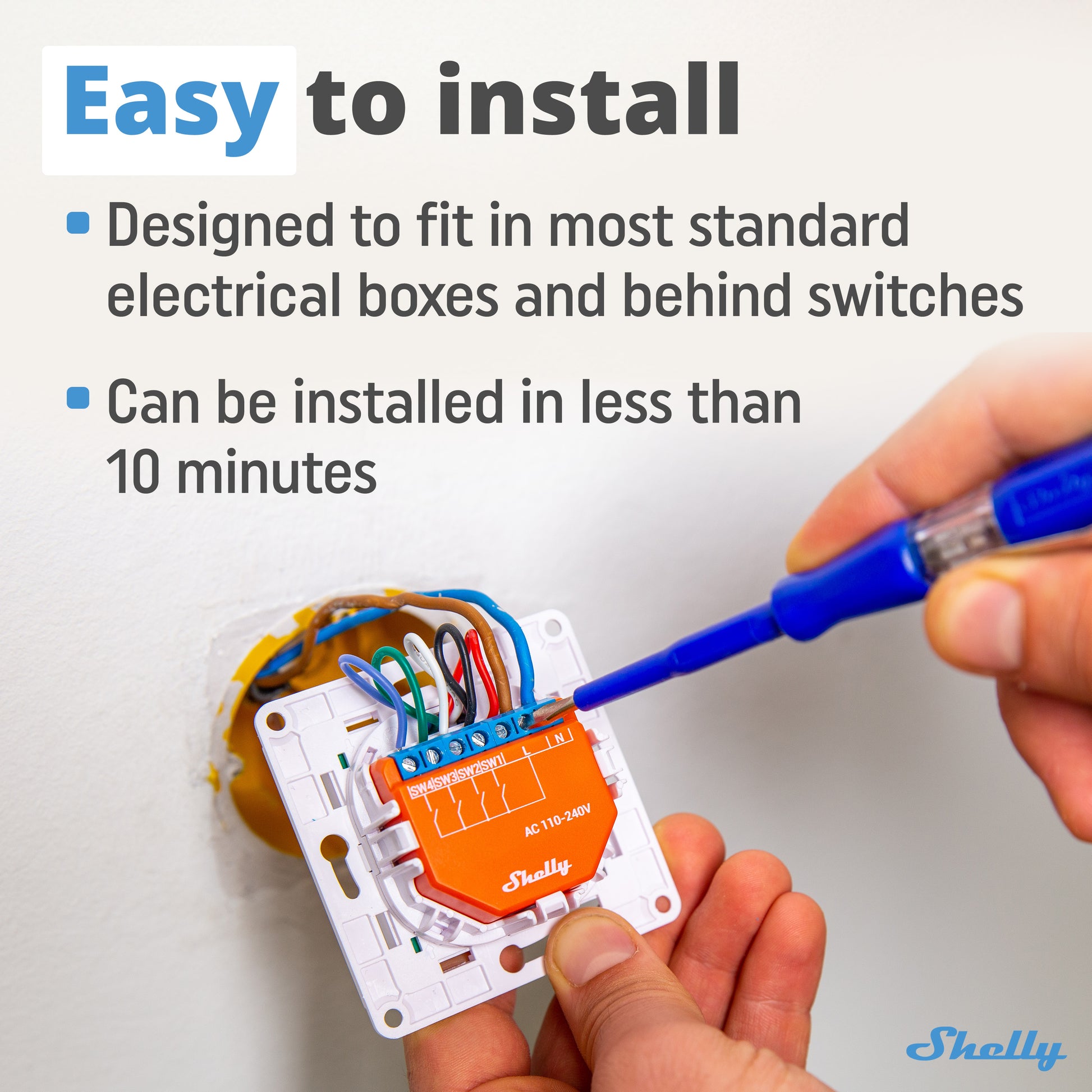

Montaje:Caja de pared

Par de apriete de los terminales de tornillo:0,4 Nm (3,5 lbf·in)

Tamaño del conductor:0,5–1,5 mm² (20–16 AWG)

Longitud de la tira:5–6 mm (0,20–0,24 pulgadas)

Material de la carcasa:Plástico

Color:Naranja

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Altitud máxima:2000 m (6562 pies)

Eléctrico

Fuente de alimentación:110–240 V~ 50/60 Hz

Consumo de energía:< 1 W

Sensores y medidores

Sensor de temperatura interna:Sí

Radio

Banda de RF:2400–2495 MHz

Potencia máxima de RF:<20 dBm

Protocolo Wi-Fi:802.11b/g/n

Alcance de Wi-Fi:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Protocolo Bluetooth:4.2

Alcance de Bluetooth:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

MCU

UPC:ESP32-U4WDH

Destello:4 MB

Capacidades del firmware

Webhooks (acciones de URL):20 con 5 URL por gancho

Scripting:Sí

MQTT:Sí
