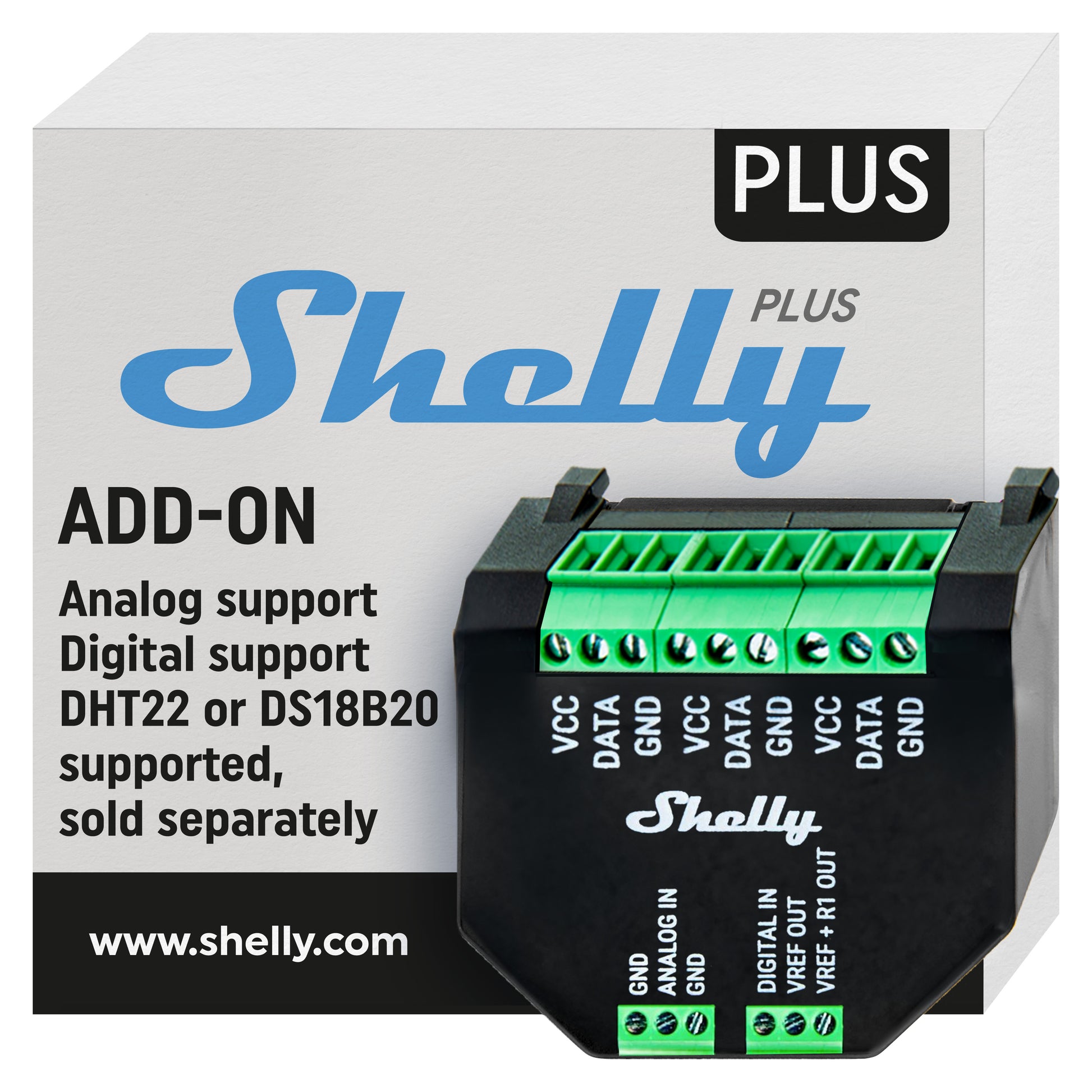

Complemento Shelly Plus

Identificación del dispositivo

Nombre:Complemento Shelly Plus

Descripción breve

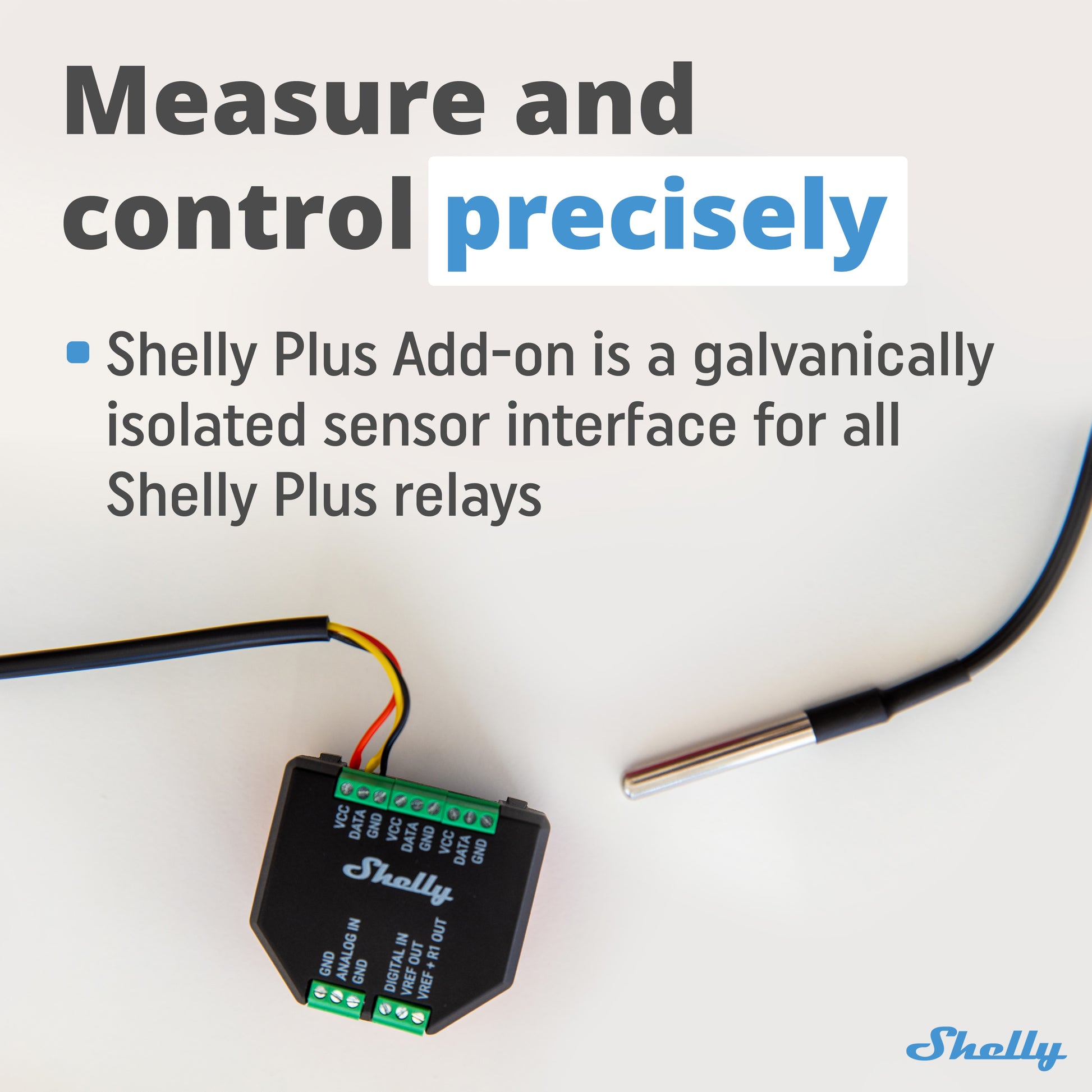

El complemento Shelly Plus es una interfaz de sensor aislada galvánicamente diseñada para usarse con dispositivos Shelly Plus y Gen3.
Permite la integración de varios sensores analógicos y digitales para aplicaciones avanzadas de automatización y monitoreo ambiental.

Aplicaciones principales

• Residencial
• MDU (apartamentos, condominios, hoteles)
• Locales comerciales ligeros (oficinas, comercios, restaurantes, gasolineras)
• Agrícolas (invernaderos, viveros, ranchos)
• Edificios gubernamentales/municipales
• Instalaciones universitarias/facultades

Integraciones futuras

• Google
• Amazonas
• Samsung SmartThings

Interfaces eléctricas del dispositivo

Entradas:

• 1 entrada analógica: ENTRADA ANALÓGICA

• 1 entrada digital: DIGITAL IN

Salidas:

• 1 salida de voltaje de referencia: VREF OUT

• 1 tensión de referencia con resistencia pull-up: VREF + R1 OUT

• 2 terminales de tierra: GND*

Interfaz de 1 cable:

• 3 salidas de alimentación del sensor (VCC – misma pista de PCB)

• 3 terminales de datos del sensor (DATOS – misma pista de PCB)

• 3 terminales de tierra (GND – capa de tierra común)

Interfaz complementaria:

Interfaz serial propietaria de Shelly para conectarse con un dispositivo Shelly Plus

Sensores compatibles

• Hasta 5 sensores de temperatura DS18B20
• 1 sensor DHT22
• Resistencias NTC (10 kΩ nominales, β = 4000 K)
• Fotorresistencias
• Sensores de movimiento PIR
• Sensores de humedad del suelo
• Sensores de proximidad ultrasónicos
• Sensores capacitivos de nivel de líquido
• Detectores de sonido
• Otros sensores analógicos con tensión de salida de 0 a 10 V

*Todos los terminales GND están conectados internamente a la misma capa de tierra de PCB.

Físico

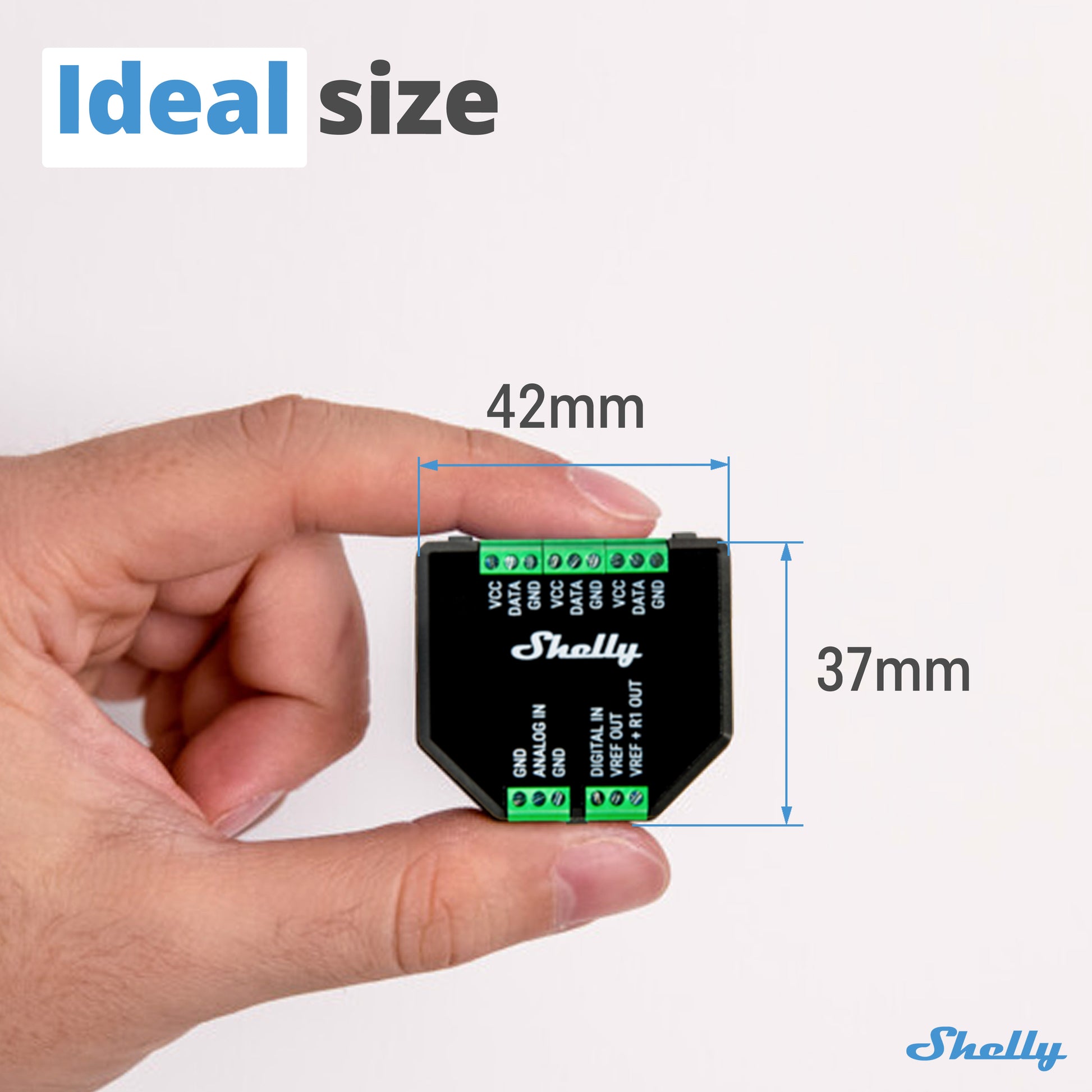

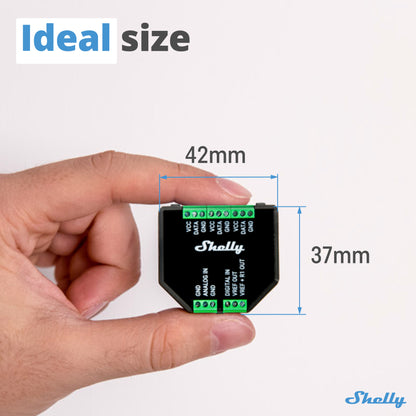

Tamaño (alto x ancho x profundidad):37×42×15 ±0,5 mm / 1,46×1,65×0,59 ±0,02 pulgadas

Peso:105 gramos / 3,70 onzas

Material de la carcasa:Plástico

Par de apriete de los terminales de tornillo:0,1 Nm (0,89 lbf·pulgada)

Tamaño del conductor:máx. 1 mm² (17 AWG)

Longitud de la tira:4,5 mm (0,18 pulgadas)

Color:Negro

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Altitud máxima:2000 m (6562 pies)

Eléctrico

Tensión de alimentación CA:N / A

Tensión de alimentación CC:3,3 V (del dispositivo Shelly Plus)

Consumo de energía:< 0,5 W (sin sensores)

Clasificaciones de salida

Corriente máxima VCC:10 mA

VREF OUT corriente máxima:1 mA

Resistencia de salida VREF+R1:10 kΩ

Capacidades del firmware del dispositivo Shelly Plus

Dispositivos compatibles:

Dispositivos Shelly Plus:Shelly Plus 1, Shelly Plus 1PM, Shelly Plus 1 UL, Shelly Plus 1PM UL, Shelly Plus 2PM, Shelly Plus 2PM UL, Shelly Plus i4, Shelly Plus i4DC, Shelly Plus 0–10 V Dimmer PM, Shelly Plus RGBW PM

Dispositivos Shelly Gen3:Shelly 1 Gen3, Shelly 1PM Gen3, Shelly 2PM Gen3, Shelly Shutter, Shelly i4 Gen3, Shelly DALI Dimmer Gen3, Shelly Dimmer 0/1–10V PM Gen3, Shelly EM Gen3

Dispositivos Shelly Gen4:Shelly 1 Gen4, Shelly 1PM Gen4, Shelly 2PM Gen4

Soporte de sensores

Lectura de temperatura:Depende de los sensores DS18B20 o DHT22

Lectura de humedad:Depende del sensor DHT22

Entrada digital:−15 V a 0,5 V (Verdadero) / 2,5 V a 15 V (Falso)*

Rango de entrada analógica:0–100%

Umbral de informe de entrada analógica:1%**

Rango del voltímetro:0–10 V

Umbral del informe del voltímetro:0,1 voltios**

Entrada analógica / Precisión del voltímetro:Mejor que ±5%
