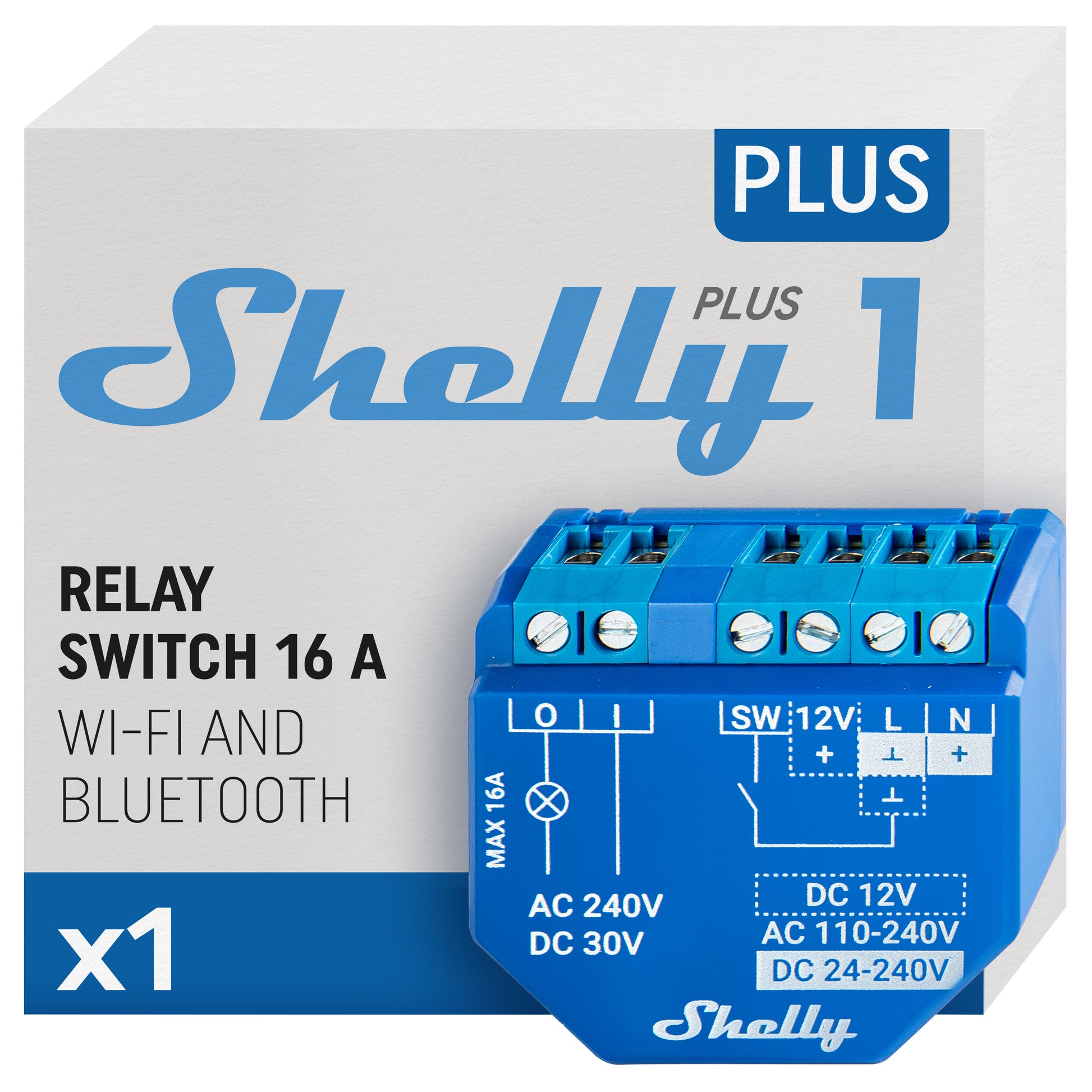

Shelly Plus 1 UL

Identificación del dispositivo

• Nombre del dispositivo:Shelly 1 Gen4
• Modelo del dispositivo:S4SW-001X16EU
• SSID del dispositivo:Shelly1G4-XXXXXXXXXXXX
• ID de Bluetooth del dispositivo:0x1028

Descripción breve

Shelly 1 Gen4 es un interruptor inteligente compacto con contactos libres de potencial que permite el control remoto de electrodomésticos a través de un teléfono móvil, tableta, PC o sistema domótico. Puede funcionar de forma independiente en una red wifi local o a través de servicios de domótica en la nube.

Se puede acceder, controlar y monitorear Shelly 1 Gen4 de forma remota desde cualquier lugar donde el Usuario tenga conectividad a Internet, siempre que el dispositivo esté conectado a un enrutador Wi-Fi y a Internet.

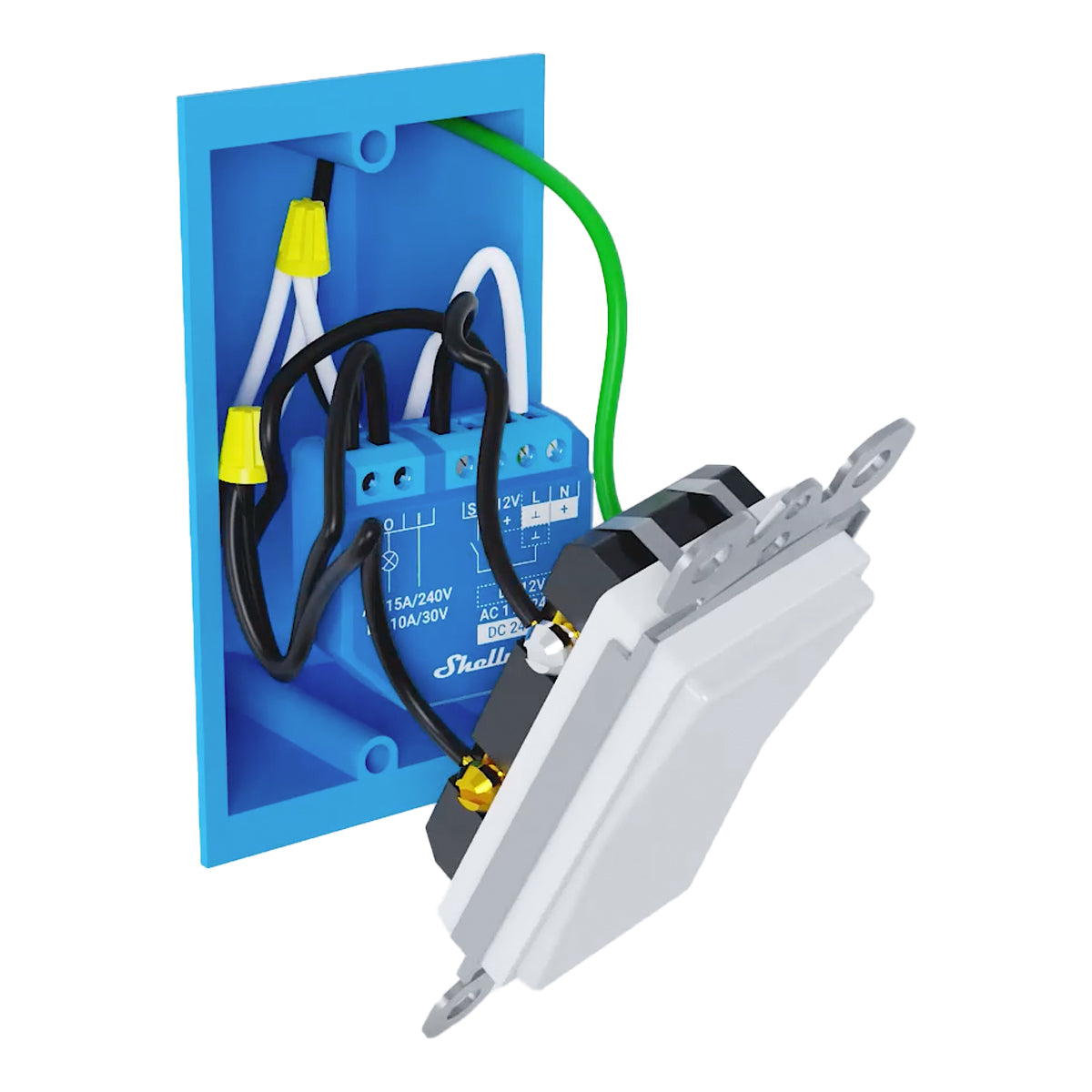

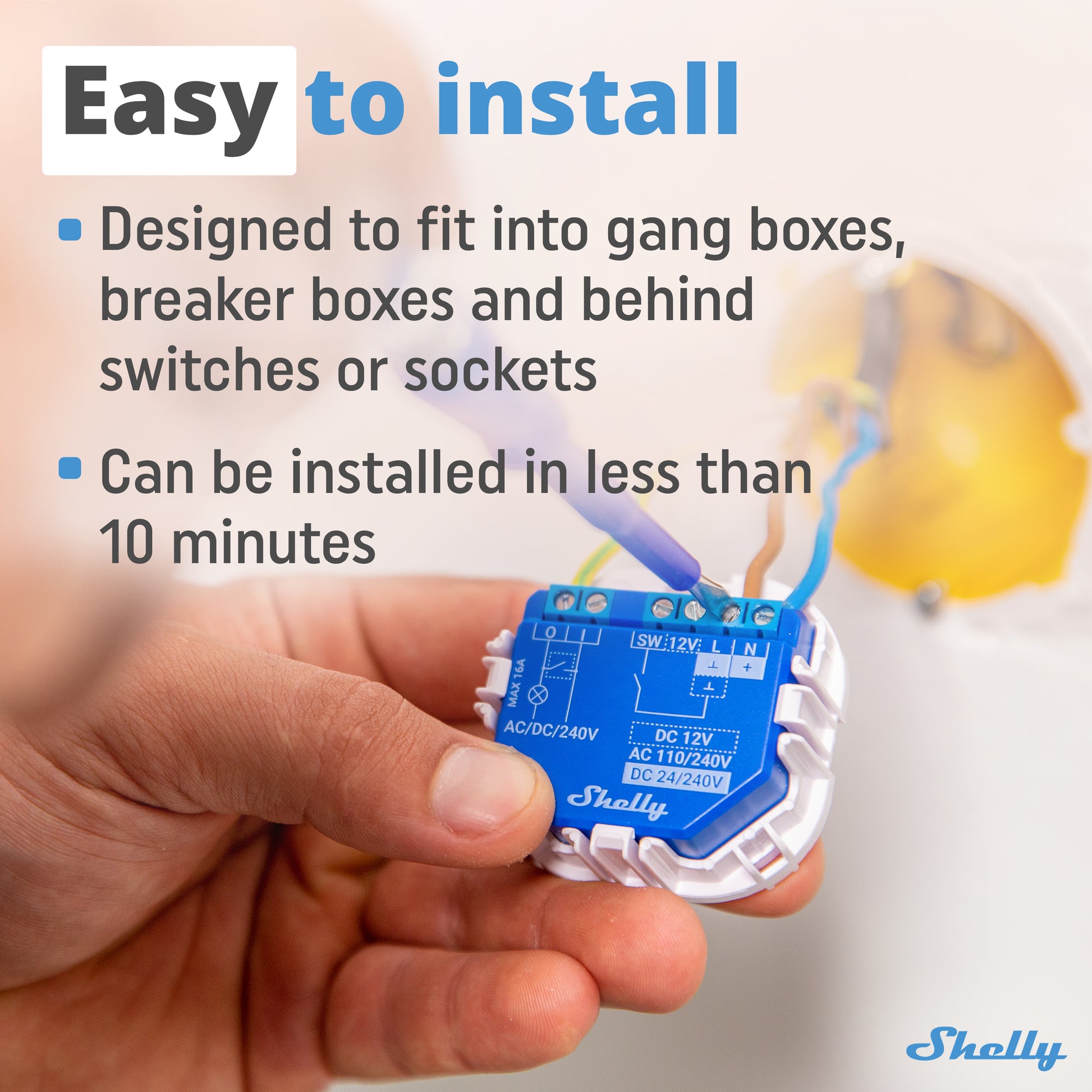

Se puede instalar en cajas eléctricas de pared estándar, detrás de enchufes e interruptores de luz o en otros lugares con espacio limitado.

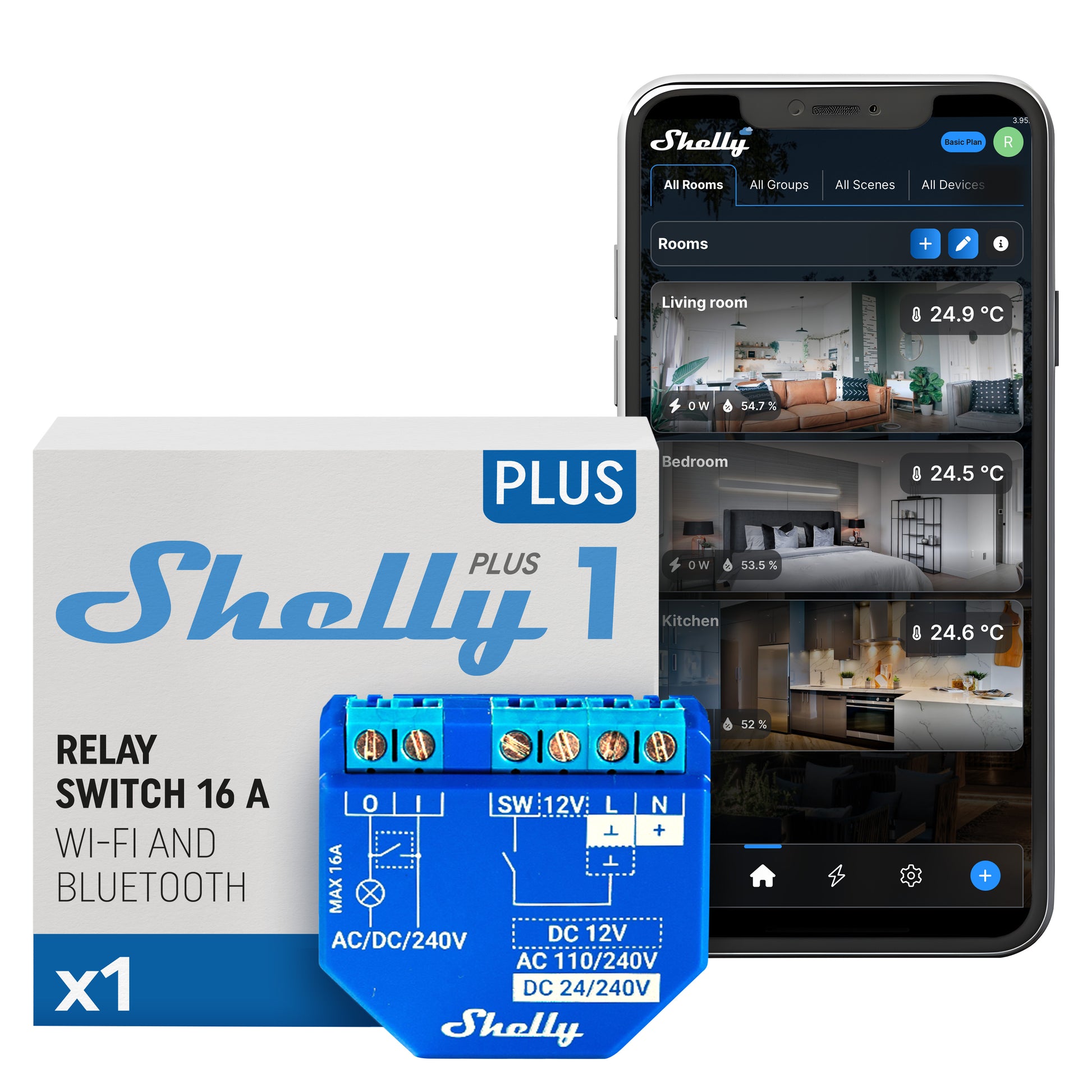

Shelly 1 Gen4 tiene una interfaz web incorporada, que se puede utilizar para monitorear y controlar el dispositivo, así como para ajustar su configuración.

El dispositivo tiene MCU inalámbrico multiprotocolo que proporciona conectividad Zigbee y Bluetooth, lo que garantiza una conexión segura.

Este dispositivo es compatible con Matter.

Características principales

• Conectividad Wi-Fi:El dispositivo puede conectarse a la red Wi-Fi de su hogar, lo que le permite monitorear de forma remota los datos de humedad y temperatura a través de una aplicación de teléfono inteligente u otros dispositivos compatibles.
• Integración con plataformas de casas inteligentes:Puedes integrar el Shelly 1 Gen4 con plataformas de hogar inteligente populares, como Google, Alexa y Samsung SmartThings. Esto permite el control por voz y la automatización a través de estas plataformas.
• Control local y en la nube:Puede funcionar de forma independiente en una red Wi-Fi local y también puede operarse a través de servicios de automatización del hogar en la nube.
• Conectividad Bluetooth:Hay puertas de enlace Bluetooth y BLE disponibles para fines de inclusión, que pueden resultar útiles durante el proceso de configuración.
• Conectividad Zigbee:Zigbee está disponible para fines de inclusión, lo que puede resultar útil durante el proceso de configuración.
• Interfaz fácil de usar:El dispositivo proporciona una interfaz fácil de usar con un botón de reinicio para interacciones manuales.
• Procesador mejorado:Actualizado con un procesador mejorado y soporte para conectividad Zigbee.
• Interfaz web integrada:Cuenta con una interfaz web incorporada para monitorear, controlar y ajustar la configuración.
• Conectividad inalámbrica:El dispositivo admite los protocolos Wi-Fi (802.11 b/g/n/ax) y Bluetooth 5.0 con capacidades de alcance específicas en interiores y exteriores.
• Contacto seco:Permite encender y apagar dispositivos de menor voltaje.
• Puerta de enlace BLE:Puente entre tus dispositivos Shelly BLU y el ecosistema Shelly. Recibe señales Bluetooth y las envía a la nube o localmente a otro dispositivo sin Bluetooth.
• Extensor de rango Wi-Fi para dispositivos IoT:Un extensor de Wi-Fi se utiliza para ampliar el alcance de su red Wi-Fi al recibir su señal Wi-Fi actual, mejorar su intensidad y luego transmitir la señal mejorada a un área más amplia.
• Extensor de rango Zigbee para dispositivos IoT:Se utiliza un extensor Zigbee para ampliar el alcance de su red Zigbee al recibir su señal Zigbee, mejorar su intensidad y luego transmitir la señal mejorada sobre un área más amplia.
• Scripting:https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/
• Amplia gama de integraciones:El dispositivo se puede integrar con sistemas domésticos de terceros, API HTTP documentadas, MQTT(s), Web Hooks sobre HTTP y HTTPS, UDP.
• Horarios:Permite programar operaciones complejas para su ejecución en intervalos de tiempo predefinidos. Los usuarios pueden especificar intervalos de tiempo según fecha, hora, días laborables, horas, minutos y segundos.
• Componentes virtuales:https://shelly-api-docs.shelly.cloud/gen2/Componentes dinámicos/Virtual/
• Compatibilidad con red KNX/IP:https://shelly-api-docs.shelly.cloud/gen2/Integraciones/KNX/

Casos de uso

• Control remoto de electrodomésticos:Enciende o apaga aparatos eléctricos de forma remota mediante tu teléfono móvil, tableta, PC o sistema domótico.
• Comodidad de conexión a Internet:Acceda y controle dispositivos desde cualquier lugar con conectividad a Internet, siempre que Shelly 1 Gen4 esté conectado a un enrutador Wi-Fi.
• Automatización del hogar:Shelly 1 Gen4 permite el control automático de electrodomésticos para una experiencia más relajante y placentera.

🏠Casos de uso de la domótica

1.Control de luz

• Control remoto de luces estándar (LED, incandescentes, halógenas).
• Establezca temporizadores o horarios para las luces (por ejemplo, encender las luces del porche al atardecer).
• Úselo con sensores de movimiento (por ejemplo, Shelly BLU Motion) para iluminación basada en ocupación.

2.Automatización de puertas de garaje

• Actúa como un disparador inteligente para abrir/cerrar puertas de garaje.
• Supervise el estado de la puerta con una entrada de sensor, es decir, utilizando el complemento Shelly Plus.
• Integre con asistentes de voz para control manos libres.

3.Control de ventilador o ventilación

• Automatice los ventiladores del baño o la cocina basándose en sensores de humedad (como Shelly BLU H&T).
• Encienda la ventilación durante momentos específicos del día o según la ocupación.

4.Cambio de calentador o toallero

• Control de calentadores o toalleros eléctricos (Corriente máxima de conmutación: 16A).
• Programe la operación o vincúlela a los umbrales de temperatura a través de sensores (como Shelly BLU H&T).

🏢Aplicaciones comerciales

1.Automatización de la iluminación en pequeñas oficinas o comercios

• Controlar zonas de iluminación en función del horario comercial.
• Úselo con detectores de movimiento (por ejemplo, Shelly BLU Motion) para ahorrar energía.

2.Ocupación de la sala de reuniones

• Habilite o deshabilite equipos como proyectores según la ocupación.

3.Sistemas de seguridad y acceso

• Desbloquear puertas o portones de forma remota para realizar entregas.
• Supervisar el estado de apertura/cierre de los puntos de acceso.

🏭Casos de uso industriales y de servicios públicos

1.Monitoreo y control de equipos

• Apague y encienda enrutadores, módems o conmutadores de red.

2.Control de bomba o motor

• Automatizar bombas de riego en invernaderos o campos (Corriente máxima de conmutación: 16A).
• Controlar de forma remota nuestras válvulas (por ejemplo, manipulador mecánico complementario Shelly).

Aplicaciones principales

• Residencial
• MDU (Unidades de vivienda múltiple: apartamentos, condominios, hoteles, etc.)
• Comercio ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)
• Gobierno/municipal
• Universidad/colegio

Integraciones

Funciones compatibles con Amazon Alexa

Sí

Características compatibles con Google Smart Home

Sí

Capacidades compatibles con Samsung SmartThings

Sí

Interfaces eléctricas del dispositivo

Entradas

• 1 entrada de interruptor/botón en terminal de tornillo
• 1 entrada de relé de contactos libres de potencial en terminal de tornillo
• 2 entradas de alimentación en terminales de tornillo: N y L

Salidas

• 1 salida de relé de contactos libres de potencial en terminal de tornillo

Conectividad

• Wifi
• Bluetooth
• Zigbee

Función de seguridad

• Protección contra sobrecalentamiento

Tipos de carga admitidos

• Resistivas (bombillas incandescentes, aparatos de calefacción)
• Capacitivos (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
• Inductivo con amortiguador RC (controladores de iluminación LED, transformadores, ventiladores, refrigeradores, aires acondicionados, lavadoras, secadoras)

Interfaz de usuario

Entradas

• Un botón (Control)

Salidas

• Indicación LED (monocolor)

La lista anterior comienza con el estado inicial del dispositivo y la prioridad más baja. Cada estado siguiente cancela el anterior.

Físico

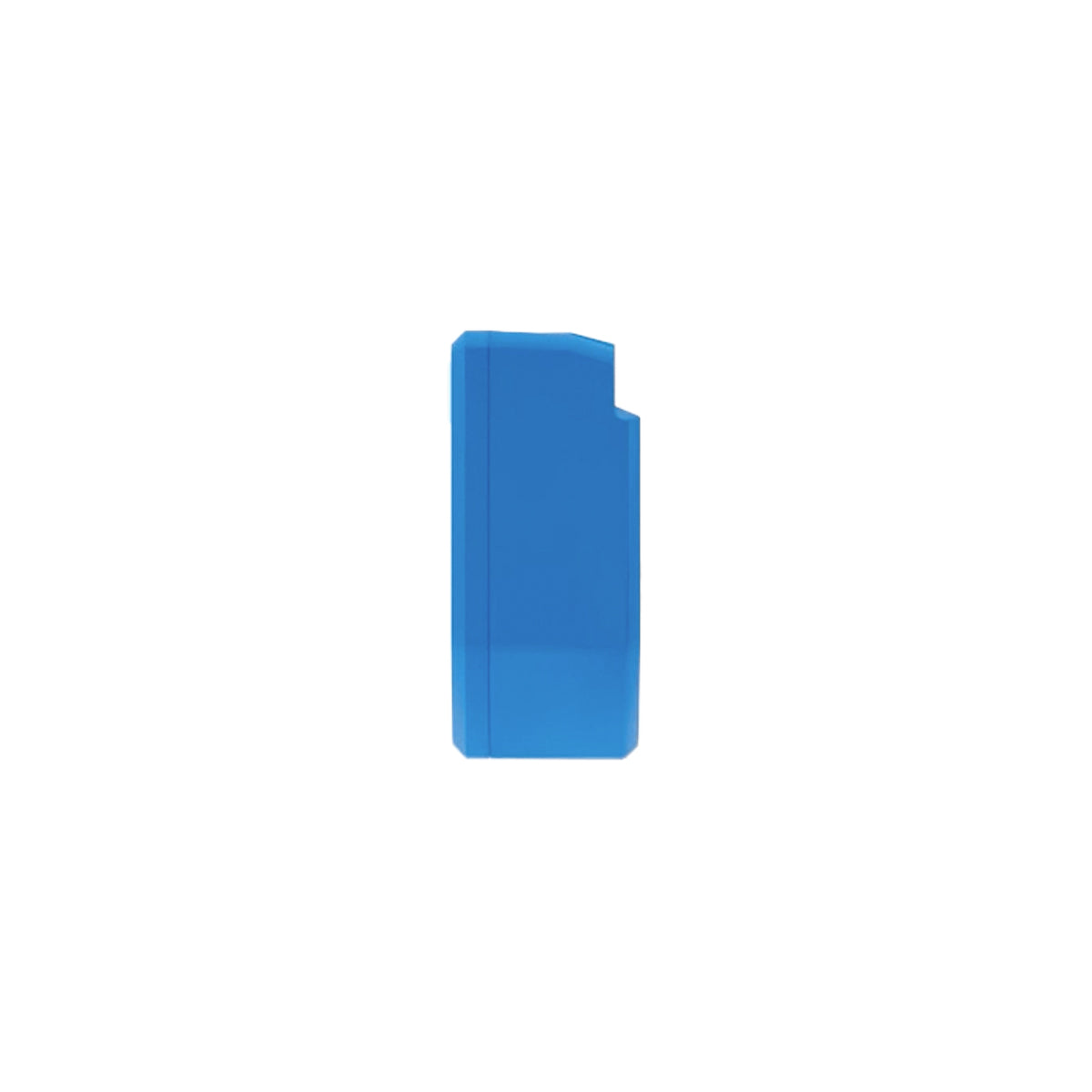

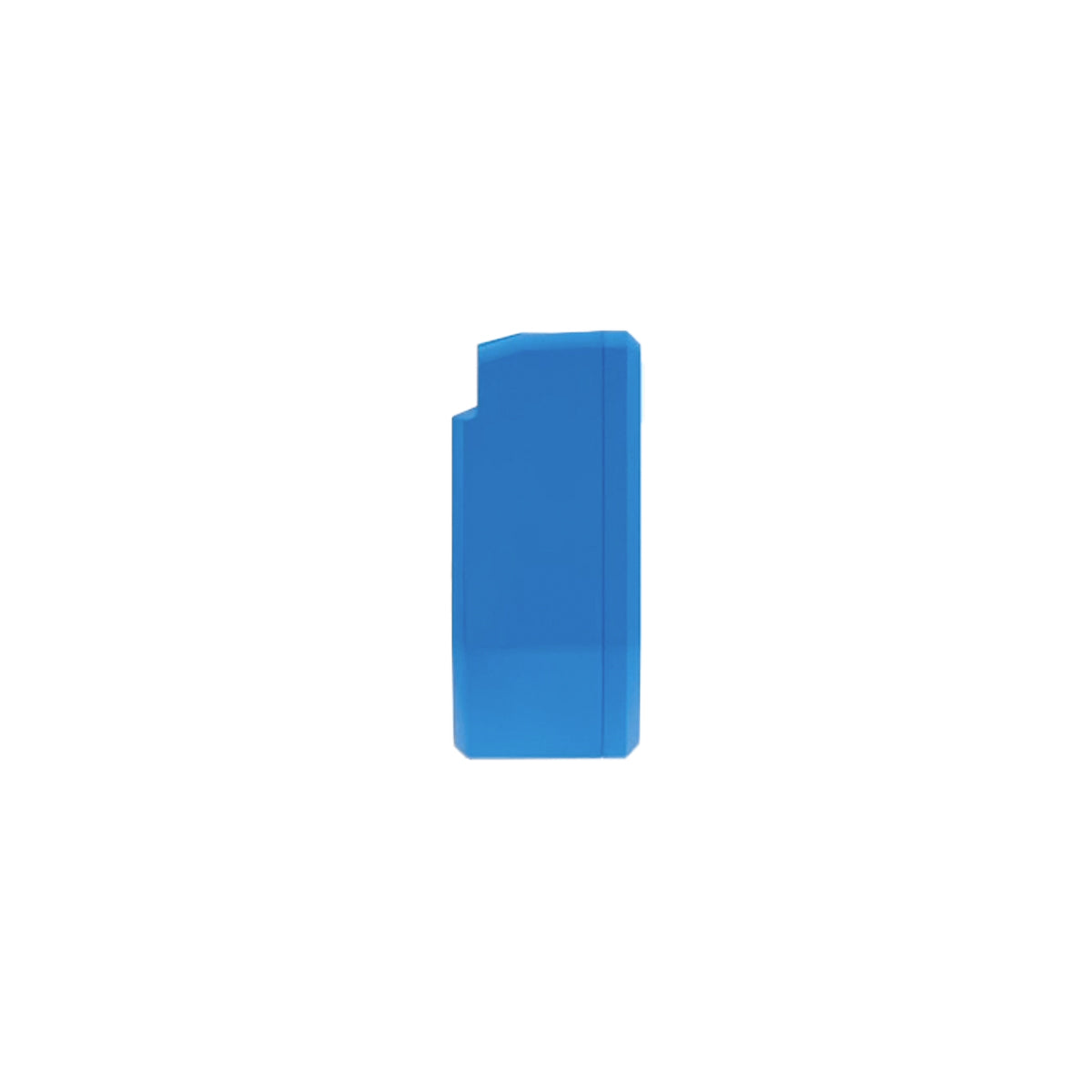

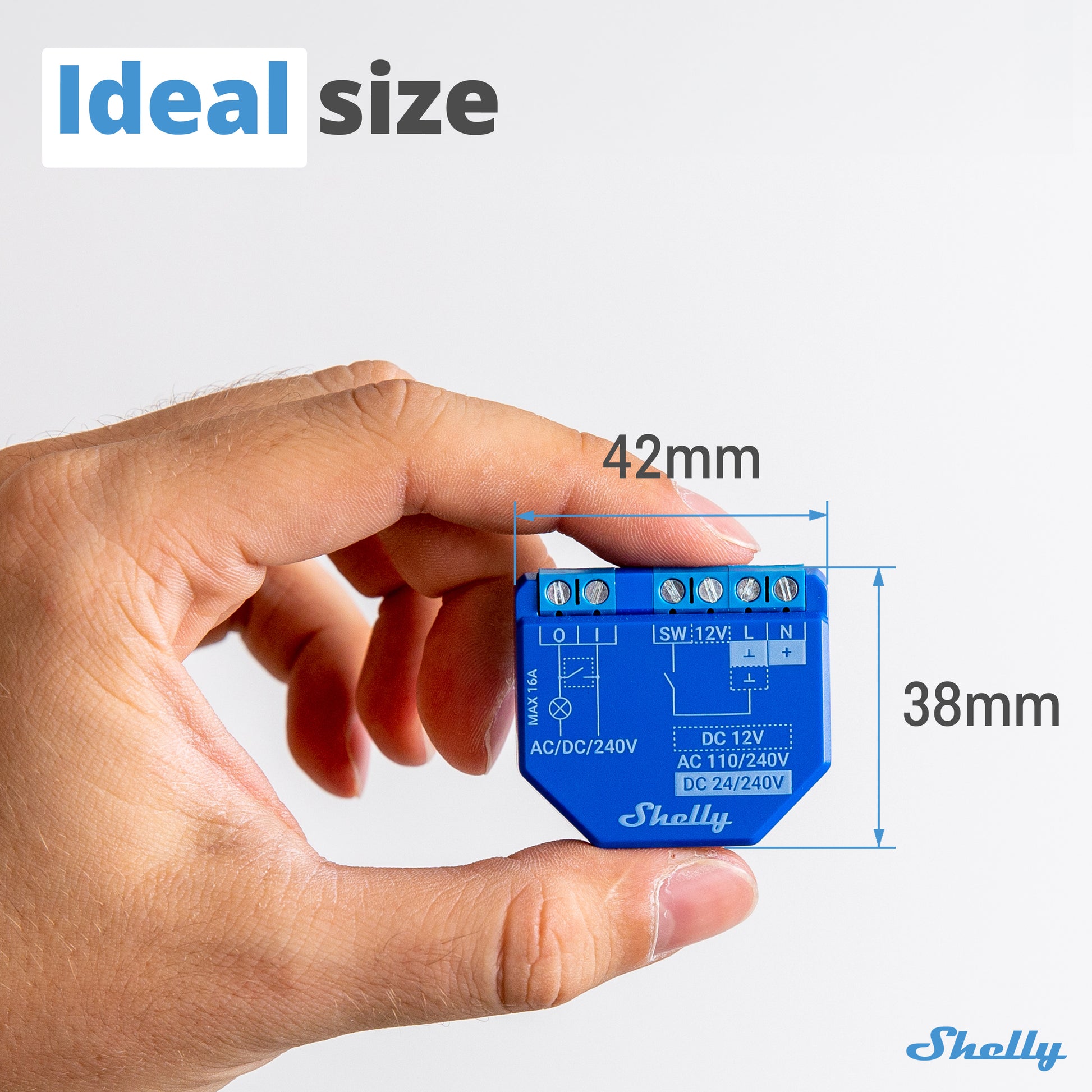

Tamaño (alto x ancho x profundidad):37×42×16 mm ±0,5 / 1,46×1,65×0,63 pulgadas ±0,02

Peso:26 g / 0,92 oz

Montaje:Consola de pared

Par de apriete de los terminales de tornillo:0,4 Nm (3,5 lbf·in)

Tamaño del conductor:0,5–1,5 mm² (20–16 AWG)

Longitud de la tira:5–6 mm (0,20–0,24 pulgadas)

Material de la carcasa:Plástico

Color:Azul

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70 % HR

Altitud máxima:2000 m (6562 pies)

Eléctrico

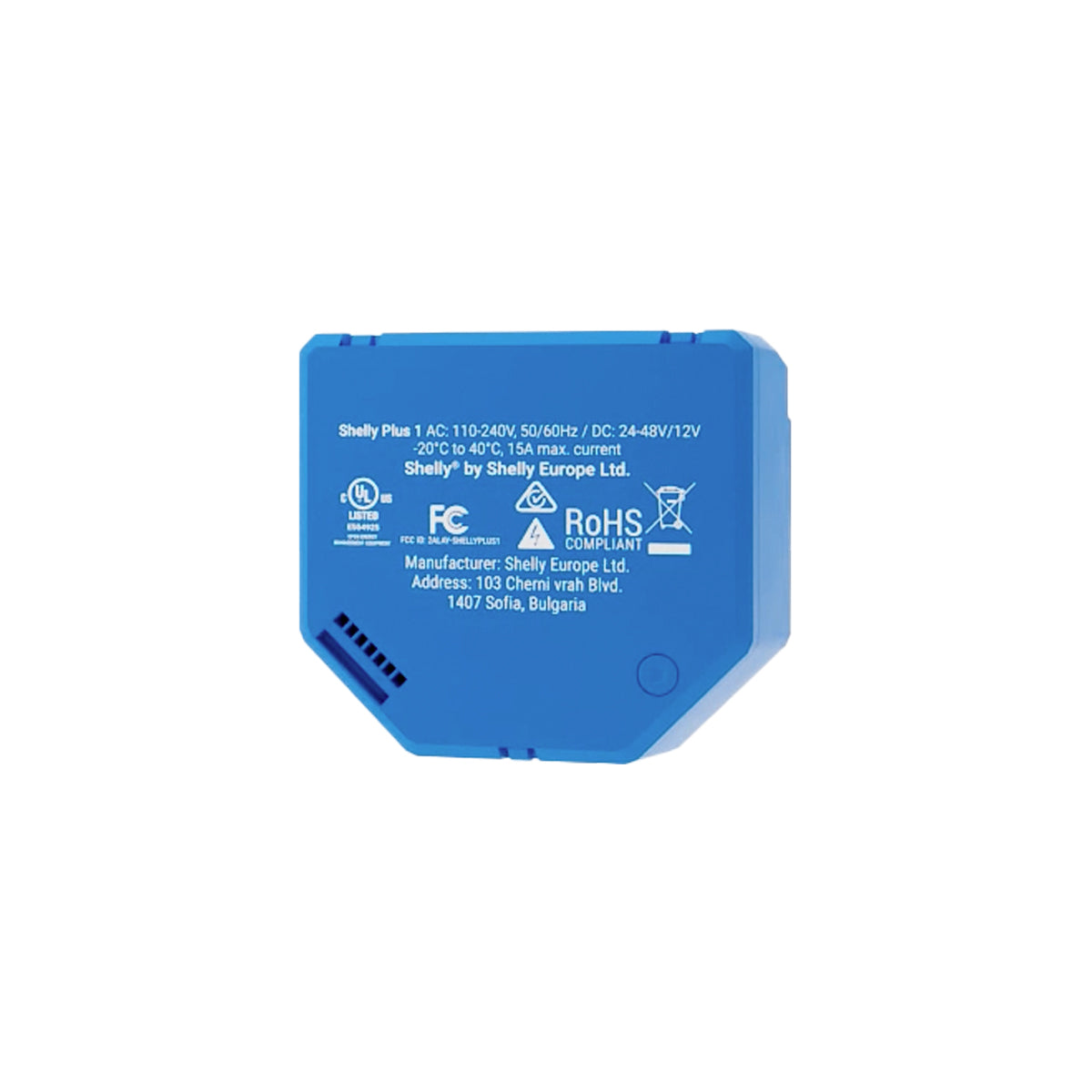

Fuente de alimentación:110–240 V~ / 24–48 V⎓ / 12 V⎓ ±10%

Consumo de energía:< 1,2 W

Clasificaciones de salida

Tensión máxima de conmutación CA:240 V~

Tensión máxima de conmutación CC:30 V⎓

Corriente máxima de conmutación CA:16 A

Corriente máxima de conmutación CC:10 A

Sensores y medidores

Sensor de temperatura interna:Sí

Radio

Banda de RF:2400–2495 MHz

Potencia máxima de RF:<20 dBm

Protocolo Wi-Fi:802.11b/g/n

Alcance de Wi-Fi:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Protocolo Bluetooth:4.2

Alcance de Bluetooth:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

MCU

UPC:ESP32-U4WDH

Destello:4 MB

Capacidades del firmware

Horarios:20

Webhooks:20 (hasta 5 URL cada una)

Scripting:Sí

MQTT:Sí

CoAP:No
