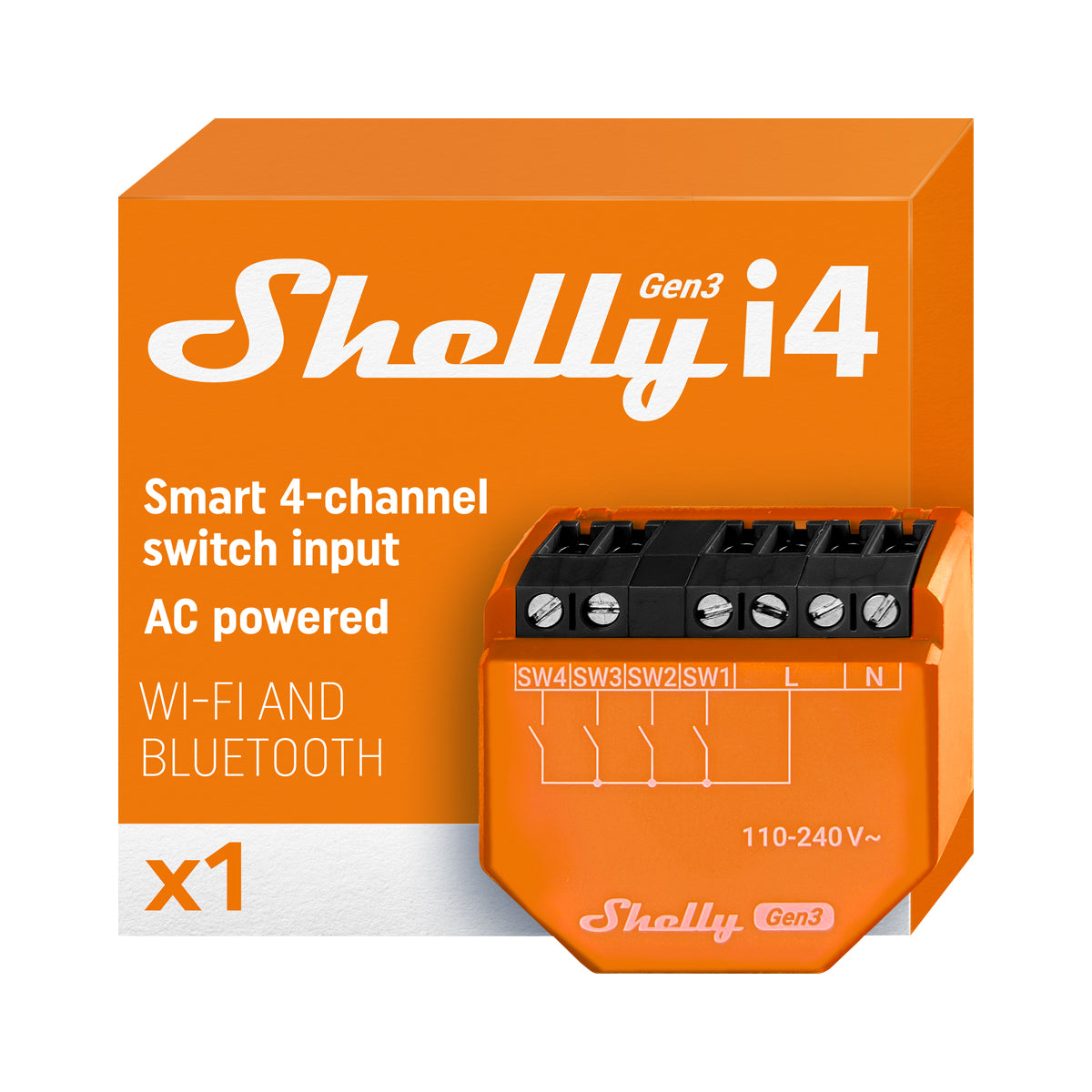

Shelly i4 Gen 3 No UL 1 paquete

Identificación del dispositivo

Nombre:Shelly i4 Gen3

Modelo:S3SN-0024X

SSID del dispositivo:ShellyI4G3-XXXXXXXXXXXX

Identificación del modelo BLE:0x1812

Descripción breve

Shelly i4 Gen3 es un interruptor de entrada Wi-Fi inteligente que le permite activar o desactivar manualmente escenas, activar acciones sincronizadas o ejecutar escenarios de automatización complejos.

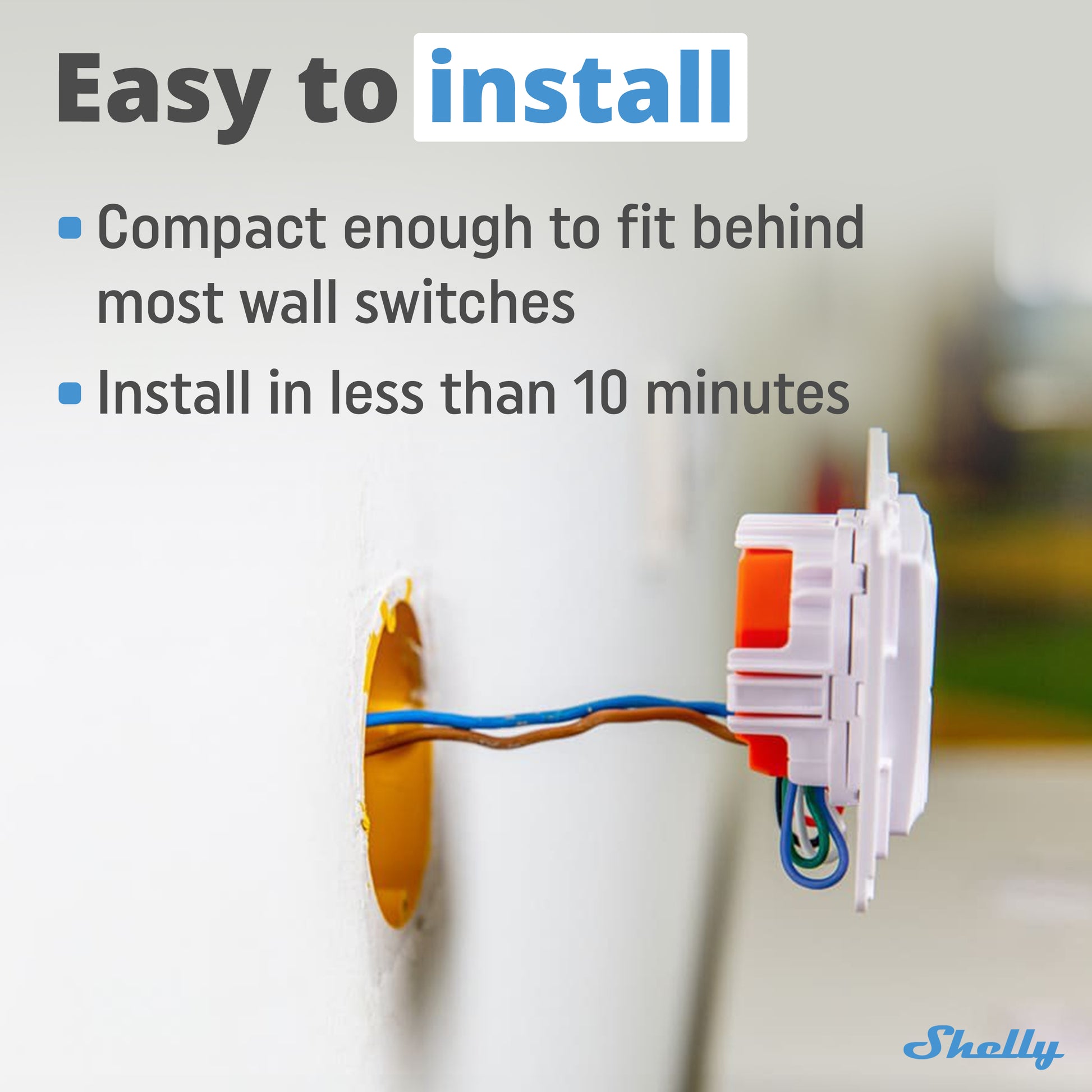

Puede controlar otros dispositivos Shelly o sistemas de terceros mediante comandos HTTP o MQTT. Es lo suficientemente compacto como para caber detrás de interruptores de pared estándar.
Shelly i4 Gen3 admite cuatro entradas independientes y cuenta con potencia de procesamiento y memoria mejoradas para un rendimiento más rápido y una funcionalidad ampliada.

Características principales

• Conectividad Wi-Fi para control y monitoreo remoto de escenas
• Bluetooth para inclusión rápida de dispositivos y capacidad de puerta de enlace BLE
• Opciones de control local y en la nube
• Procesador mejorado y mayor memoria para un mejor rendimiento.
• Interfaz web integrada para configuración y gestión
• Actúa como puerta de enlace BLE: conecta dispositivos Shelly BLU con dispositivos Shelly Cloud o LAN
• Extensor de rango Wi-Fi para una mejor conectividad IoT
• Admite scripts y automatización personalizada a través de Shelly Script
• Se integra con sistemas de terceros a través de HTTP, MQTT(s), WebHooks y UDP
• Componentes virtuales para la configuración dinámica del sistema

Casos de uso

• Control remoto de electrodomésticos e iluminación mediante aplicaciones móviles o sistemas de automatización
• Activación o desactivación manual de escenas complejas
• Activar acciones sincronizadas o encadenadas para secuencias de automatización
• Controlar otros dispositivos Shelly o sistemas de terceros basados ​​en HTTP/MQTT
• Integre interruptores de pared en ecosistemas domésticos inteligentes modernos

Aplicaciones principales

• Residencial
• MDU (apartamentos, condominios, hoteles, etc.)
• Comercial ligero (oficinas, comercio, restaurantes, gasolineras, etc.)
• Edificios gubernamentales/municipales
• Instalaciones universitarias/facultades

Integraciones

Capacidades compatibles con Amazon Alexa:Sí (a través de la rutina del dispositivo virtual)

Características compatibles con Google Smart Home:No

Capacidades compatibles con Samsung SmartThings:No

Interfaces eléctricas del dispositivo

Entradas:

• 4 entradas de interruptor/botón en terminales de tornillo: SW1, SW2, SW3, SW4

• 3 entradas de alimentación: 1 N y 2 L

Salidas:

• Ninguno

Interfaz complementaria:

Interfaz serial propietaria de Shelly (⚠ ¡Alto voltaje cuando está encendido!)

Conectividad

Wifi

Bluetooth

Función de seguridad

Protección contra sobrecalentamiento

Interfaz de usuario

Entradas:

• Un botón de control

Mantenga presionado durante 5 segundos para habilitar el punto de acceso y la conexión Bluetooth.

Mantenga presionado durante 10 segundos para restablecer el dispositivo de fábrica.

Salidas:

Indicación LED (monocolor)

• AP habilitado y Wi-Fi deshabilitado: 1 s ENCENDIDO / 1 s APAGADO

• Wi-Fi habilitado, no conectado: 1 s ENCENDIDO / 3 s APAGADO

• Conectado a Wi-Fi: Constantemente encendido

• Nube habilitada, no conectada: 1 s ENCENDIDO / 5 s APAGADO

• Conectado a Shelly Cloud: Constantemente encendido

• Actualización OTA: ½ s ON / ½ s OFF

• Botón presionado durante 5 s: ½ s encendido / ½ s apagado

• Botón presionado durante 10 s: ¼ s ENCENDIDO / ¼ s APAGADO

La lista de comportamiento del LED comienza con la prioridad más baja; los estados de mayor prioridad anulan los de menor prioridad.

Físico

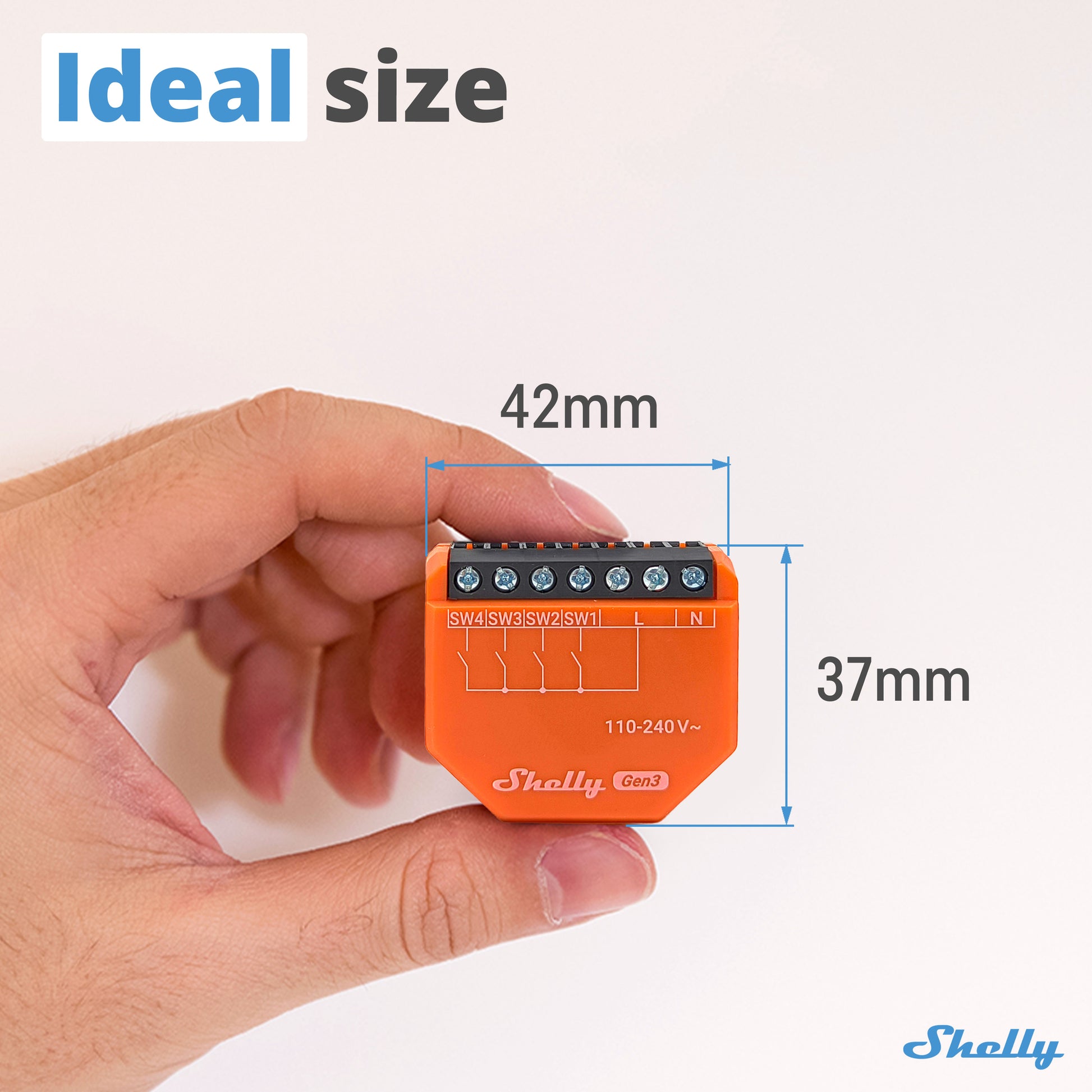

Tamaño (alto x ancho x profundidad):37×42×16 mm / 1,46×1,65×0,63 pulgadas

Peso:19 g / 0,67 oz

Par de apriete de los terminales de tornillo:0,4 Nm (3,5 lbf·in)

Tamaño del conductor:0,2–2,5 mm² (24–14 AWG, casquillos sólidos, trenzados y de cordón)

Longitud de la tira:6–7 mm (0,24–0,28 pulgadas)

Montaje:Caja de pared

Material de la carcasa:Plástico

Color de la carcasa:Naranja

Color del terminal:Negro

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Altitud máxima:2000 m (6562 pies)

Eléctrico

Fuente de alimentación:110–240 V~ 50/60 Hz

Consumo de energía:< 1 W

Sensores y medidores

Sensor de temperatura interna:Sí

Radio

Protocolo Wi-Fi:802.11b/g/n

Banda de RF:2401–2483 MHz

Potencia máxima de RF:<20 dBm

Rango:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Protocolo Bluetooth:4.2 con BLE

Banda RF de Bluetooth:2400–2483,5 MHz

Potencia máxima de RF de Bluetooth:< 4 dBm

Alcance de Bluetooth:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

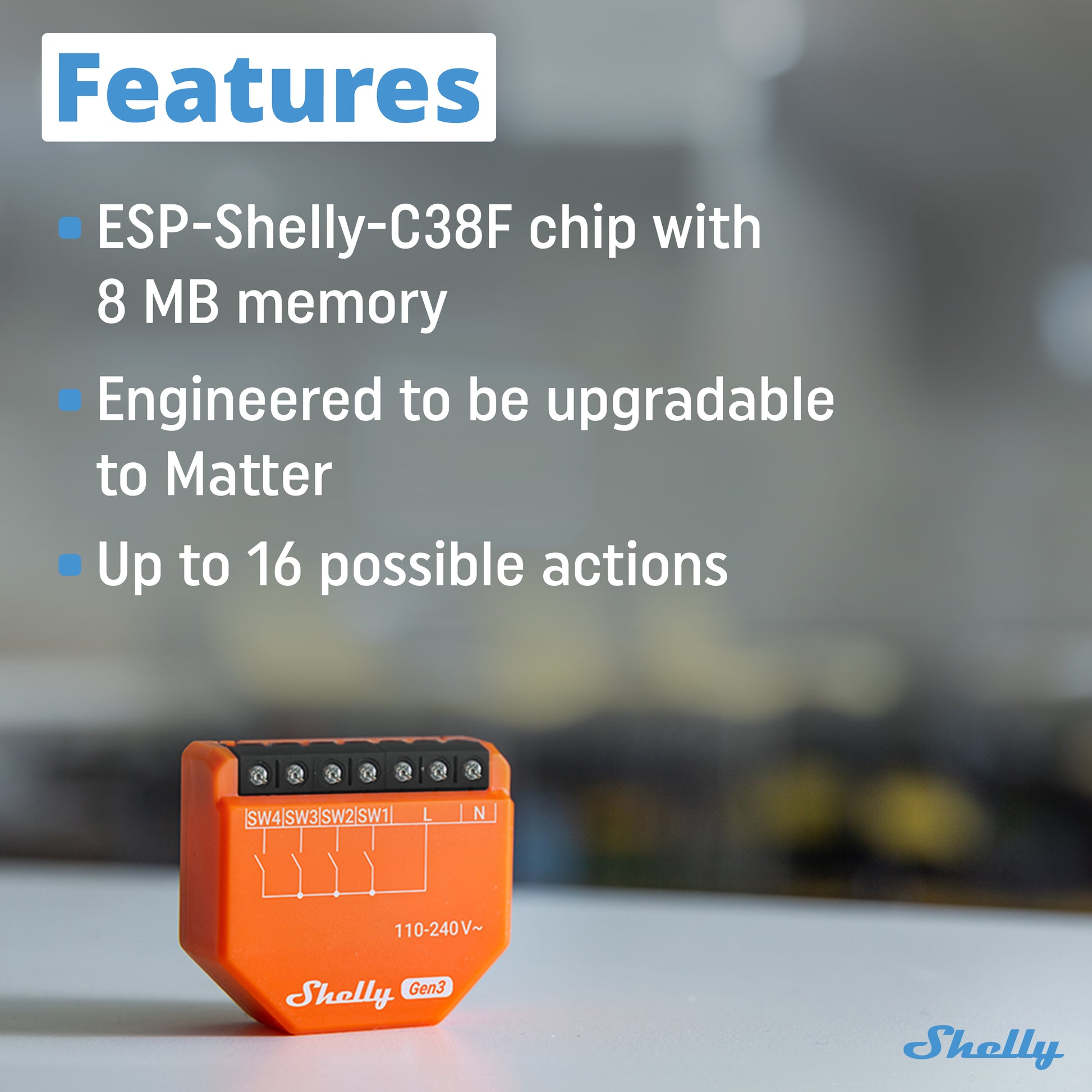

MCU

UPC:ESP-Shelly-C38F

Destello:8 MB

Capacidades del firmware

Webhooks (acciones de URL):20 con hasta 5 URL por gancho

Scripting:Sí

MQTT:Sí
