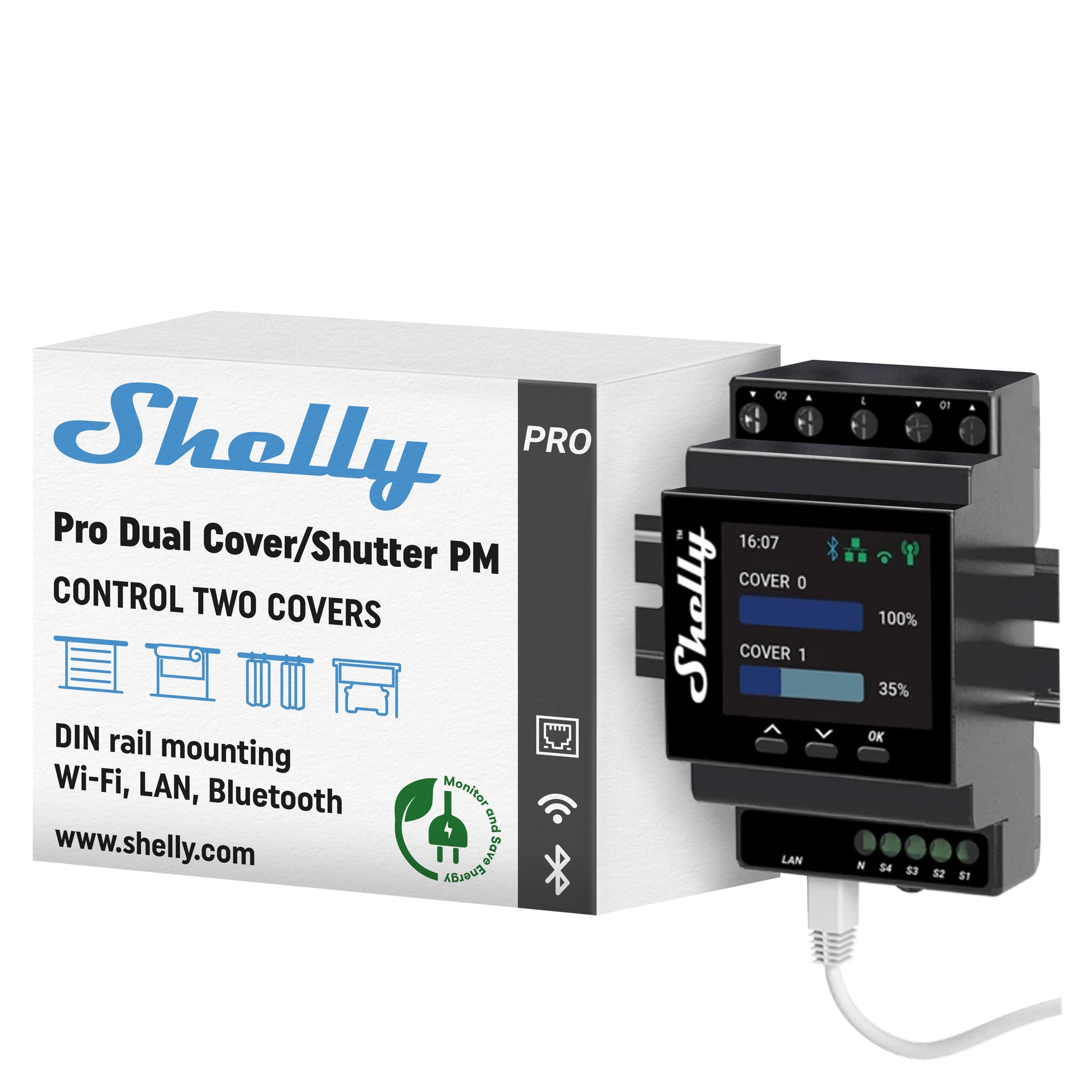

Shelly Pro Dual Cover / Obturador PM

Identificación del dispositivo

Nombre:Shelly Pro Dual Cover/Shutter PM

Modelo:SPSH-002PE16EU

SSID del dispositivo:ShellyPro2Cover-XXXXXX

Identificación del modelo BLE:–

Descripción breve

Shelly Pro Dual Cover/Shutter PM es un controlador de doble cubierta que se puede montar en riel DIN con alimentación
Medición. Mejorado con la flexibilidad del firmware Gen2 y la conectividad LAN, proporciona una medición profesional.
Integradores con opciones versátiles para soluciones para el cliente final. Puede operar de forma independiente en un entorno local.
Red Wi-Fi o plataformas de automatización en la nube. Se puede acceder, controlar y monitorear el dispositivo.
de forma remota e incluye una interfaz web incorporada para configuración, monitoreo y control.

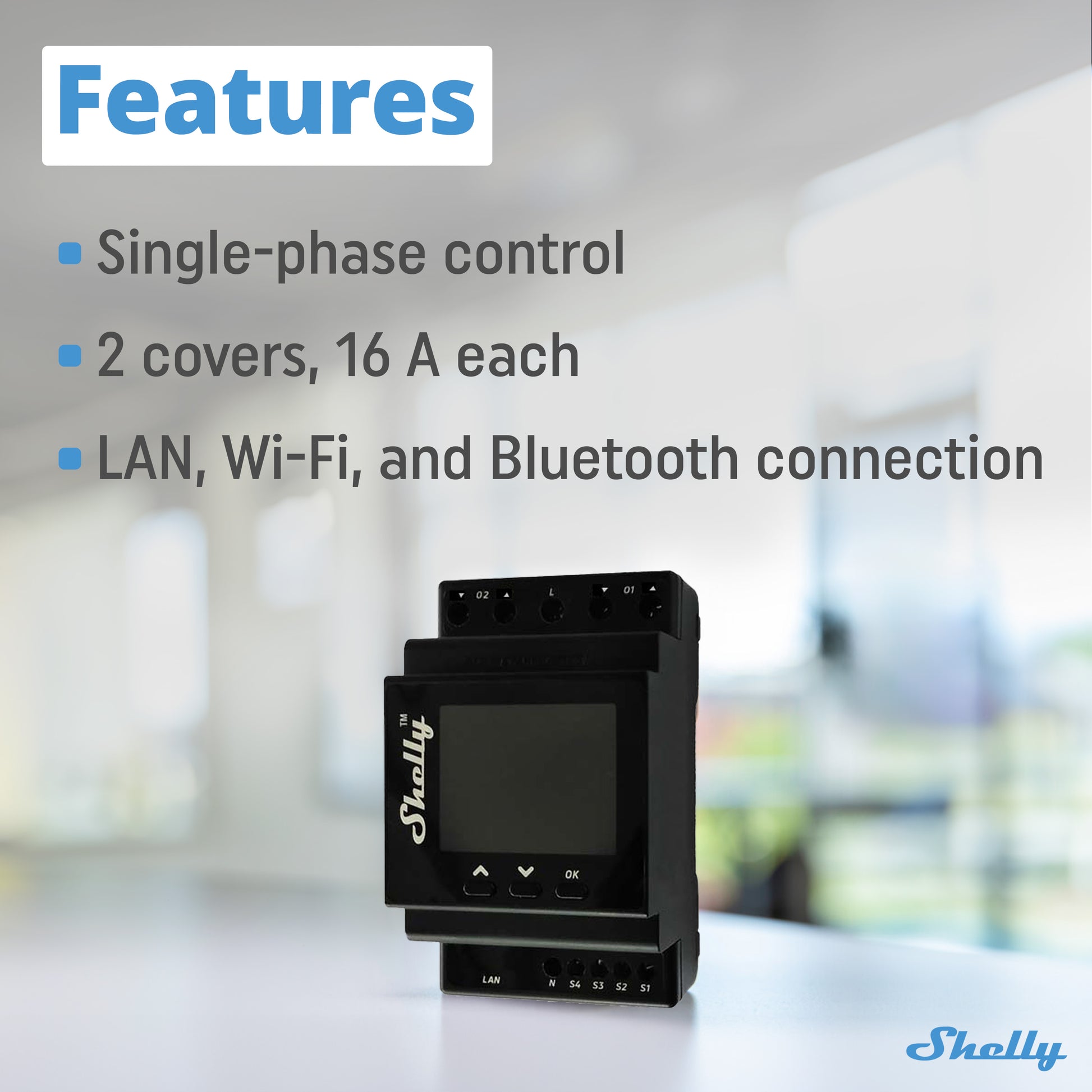

Características principales

• Controlador de doble cubierta/obturador con montaje en riel DIN
• Dos canales de cubierta/obturador independientes con medición de potencia
• Conectividad LAN
• Interfaz web integrada
• Monitoreo y control remoto
• Firmware Gen2 para automatización flexible

Casos de uso

• Residencial:Automatiza persianas, contraventanas y cubiertas en casa
• Unidad de Unidad Multidisciplinaria:Administrar cubiertas/persianas en apartamentos, condominios, hoteles
• Comercial ligero:Pequeñas oficinas, locales comerciales, restaurantes, gasolineras.
• Gobierno/municipal:Automatización de instalaciones
• Universidad/colegio:Automatización en todo el campus

Esquemas internos simplificados

Esquemas internos simplificados de Shelly Pro Dual Cover PM

Interfaces eléctricas del dispositivo

Entradas:4 entradas de interruptor/botón (S1, S2, S3, S4)

Fuente de alimentación:2 terminales de tornillo (1N, 1L)

Salidas:4 salidas de relé (▲ y ▼ de O1; ▲ y ▼ de O2)

Puerto Ethernet:1 conector RJ45

⚠ ¡PRECAUCIÓN! Conecte/desconecte el cable LAN solo cuando el dispositivo esté apagado. El conector LAN no debe
Exponer puntos de contacto metálicos.

Conectividad

Wifi

Ethernet

Bluetooth

Función de seguridad

Protección contra sobrecalentamiento

Protección contra sobretensiones

Protección contra sobrecorriente

Protección contra sobrecargas

Tipos de carga admitidos

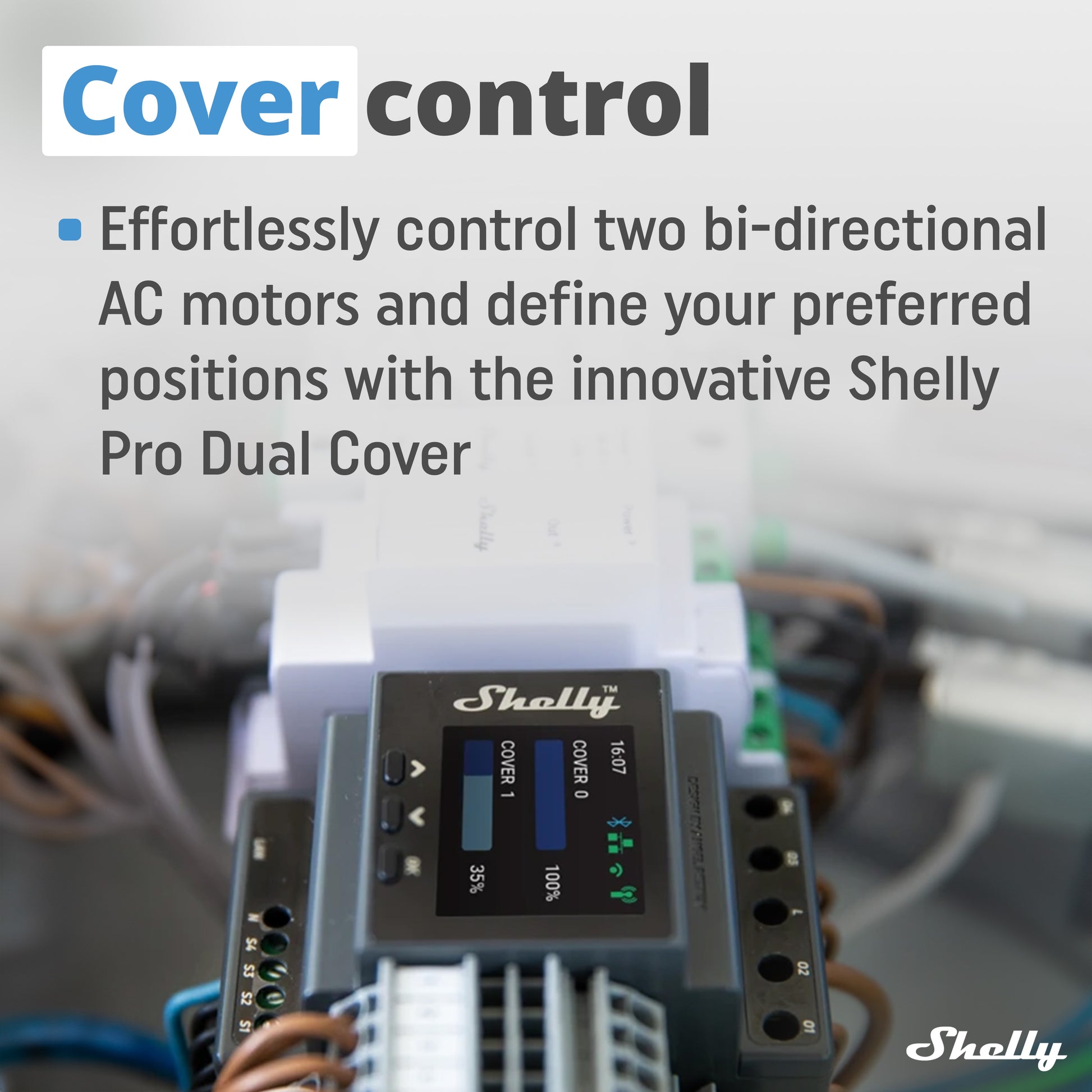

• Motores de CA bidireccionales con amortiguadores RC

Interfaz de usuario

Entradas:Tres botones frontales

• Izquierda → desplazarse hacia arriba

• Medio → desplazarse hacia abajo

• Derecha → activar pantalla, ingresar/seleccionar menú, mantener presionado para navegar

Salidas:Pantalla LCD a color

• Barra superior: hora, Bluetooth, LAN, Wi-Fi STA/AP, estado de la nube (íconos: habilitado = azul/verde, desconectado = rojo, deshabilitado = ninguno)

• Pantalla principal: nombres de portada, controles deslizantes de posición, notificaciones de eventos (calibración, obstrucción, sobretensión, sobrecorriente, sobrepotencia)

• Menú de red: alternar Wi-Fi AP/STA, Ethernet, Bluetooth

• Menú de estado: información completa del estado

• Mantenimiento: restablecimiento de Wi-Fi, restablecimiento de fábrica, reinicio

Físico

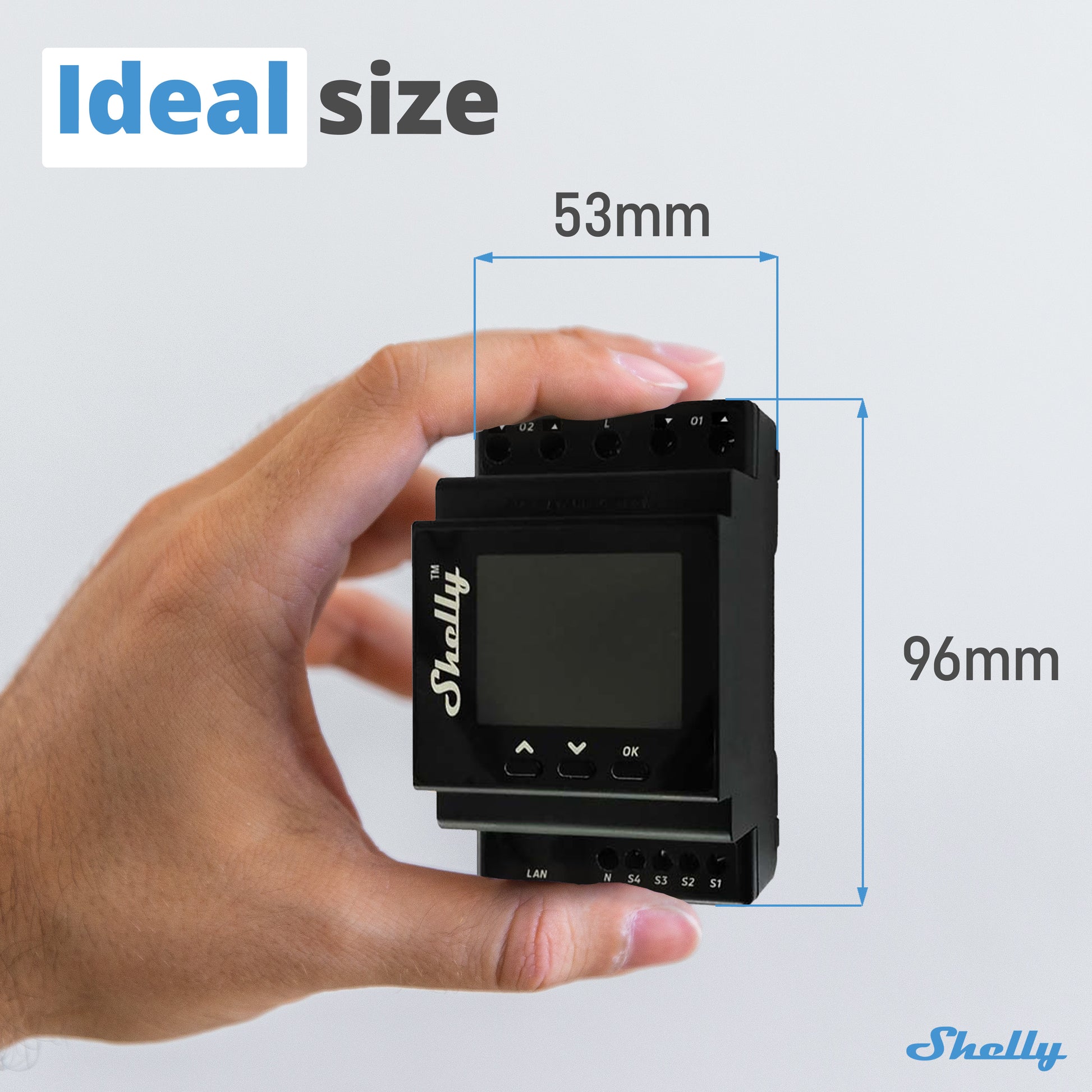

Tamaño (alto x ancho x profundidad):96×53×59 mm ±0,02 / 3,78×2,01×2,32 pulgadas ±0,02

Peso:150 gramos / 5,30 onzas

Montaje:carril DIN

Par de apriete de los terminales de tornillo:0,4 Nm (3,5 lbf·in, conectores verdes)

Tamaño del conductor:0,5–2,5 mm² (20–14 AWG, conectores verdes)

Longitud de la tira:6–7 mm (0,24–0,28 pulgadas, conectores verdes)

Material de la carcasa:Plástico

Color:Gris oscuro

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Altitud máxima:2000 m (6562 pies)

Eléctrico

Fuente de alimentación (CA):110–240 V~

Fuente de alimentación (CC):N / A

Consumo de energía:< 3 W

Se requiere neutralidad:No

Clasificaciones de salida

Tensión máxima de conmutación CA:240 V~

Tensión máxima de conmutación CC:N / A

Corriente máxima de conmutación CA:16 A por salida

Corriente máxima de conmutación CC:N / A

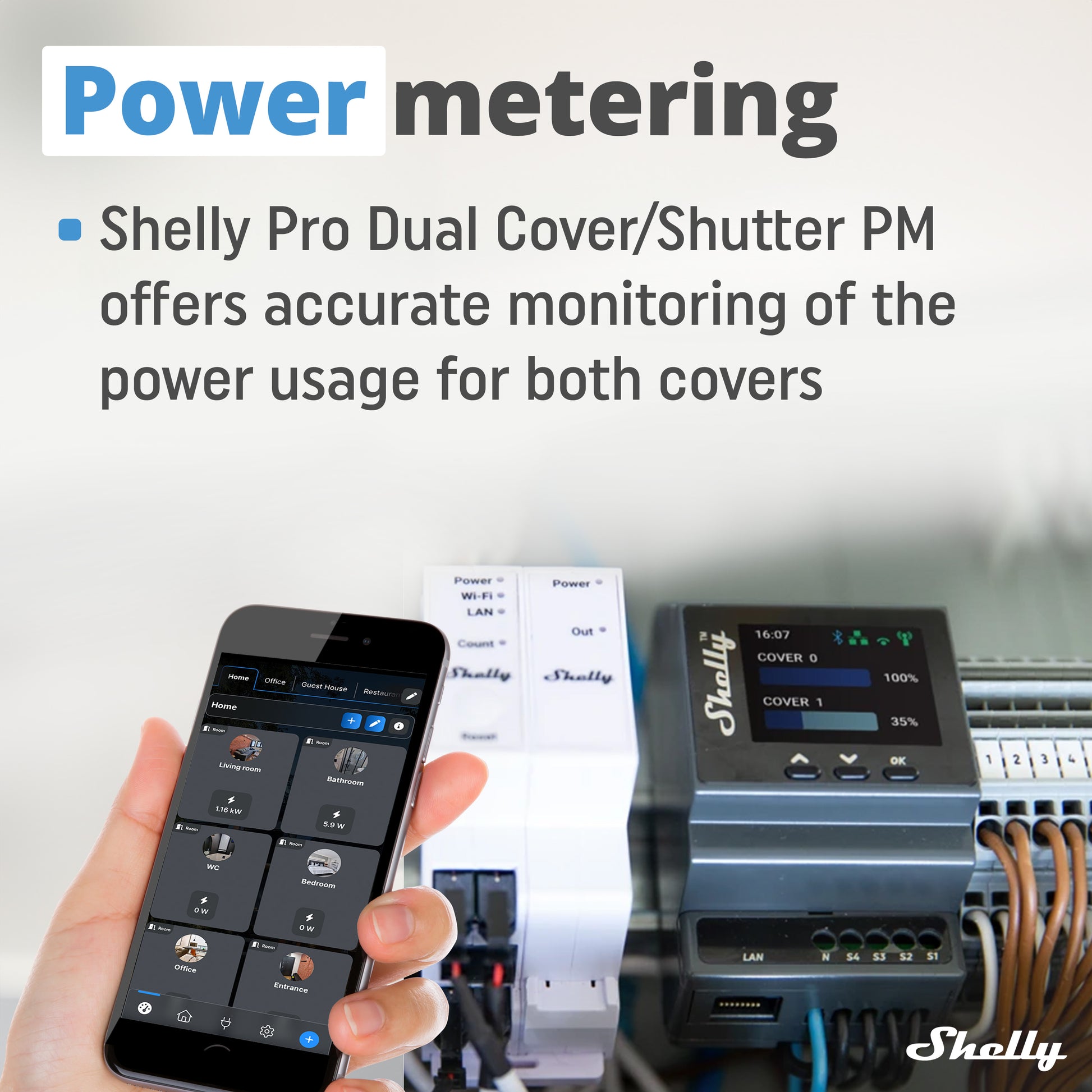

Sensores y medidores

Voltímetro (CA):Sí

Amperímetro (CA):Sí

Sensor de temperatura interna:Sí

Radio

Banda de RF:2400–2495 MHz

Potencia máxima de RF:<20 dBm

Protocolo Wi-Fi:802.11b/g/n

Alcance de Wi-Fi:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Protocolo Bluetooth:4.2

Alcance de Bluetooth:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

MCU

UPC:ESP32-D0WDQ6

Destello:8 MB

Capacidades del firmware

Horarios:20

Webhooks:20 (hasta 5 URL cada una)

Scripting:Sí

MQTT:Sí

CoAP:No
