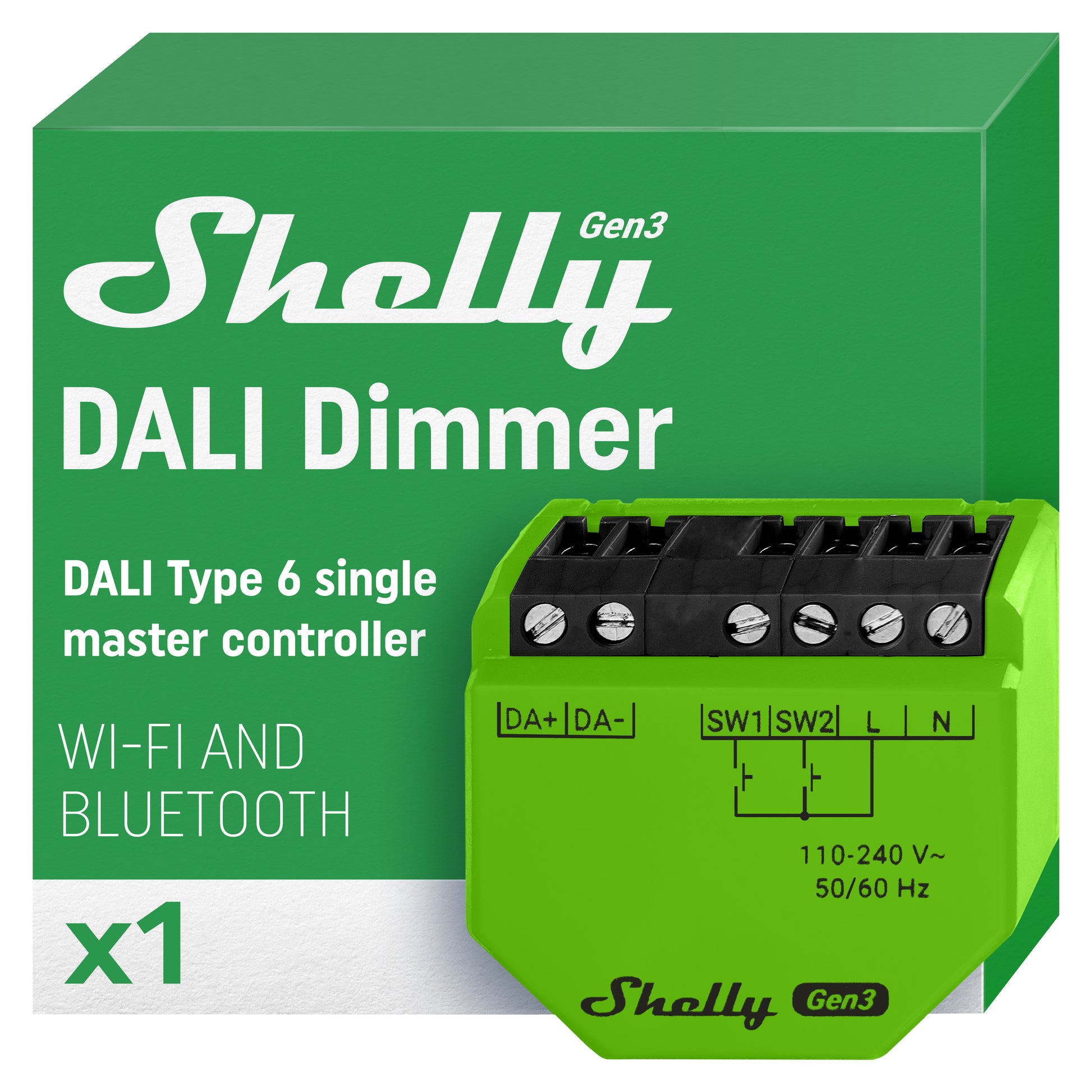

Regulador de intensidad DALI Shelly Gen3

Identificación del dispositivo

Nombre del dispositivo:Regulador de intensidad DALI Shelly Gen3

Modelo del dispositivo:S3DM-0A1WW

SSID del dispositivo:ShellyDDimmerG3-XXXXXXXXXXXX

ID de Bluetooth del dispositivo:0x1071

Descripción breve

Shelly DALI Dimmer Gen3 es una puerta de enlace DALI inteligente con Wi-Fi/Bluetooth diseñada para conectar y controlar sistemas de iluminación compatibles con DALI.
Funciona como un controlador de aplicación DALI de un solo maestro y permite un control preciso del brillo de los controladores DALI conectados (DT6).
Con Wi-Fi incorporado, puerta de enlace BLE e integración LAN, conecta el ecosistema Shelly con la iluminación DALI para una automatización perfecta y una gestión centralizada.

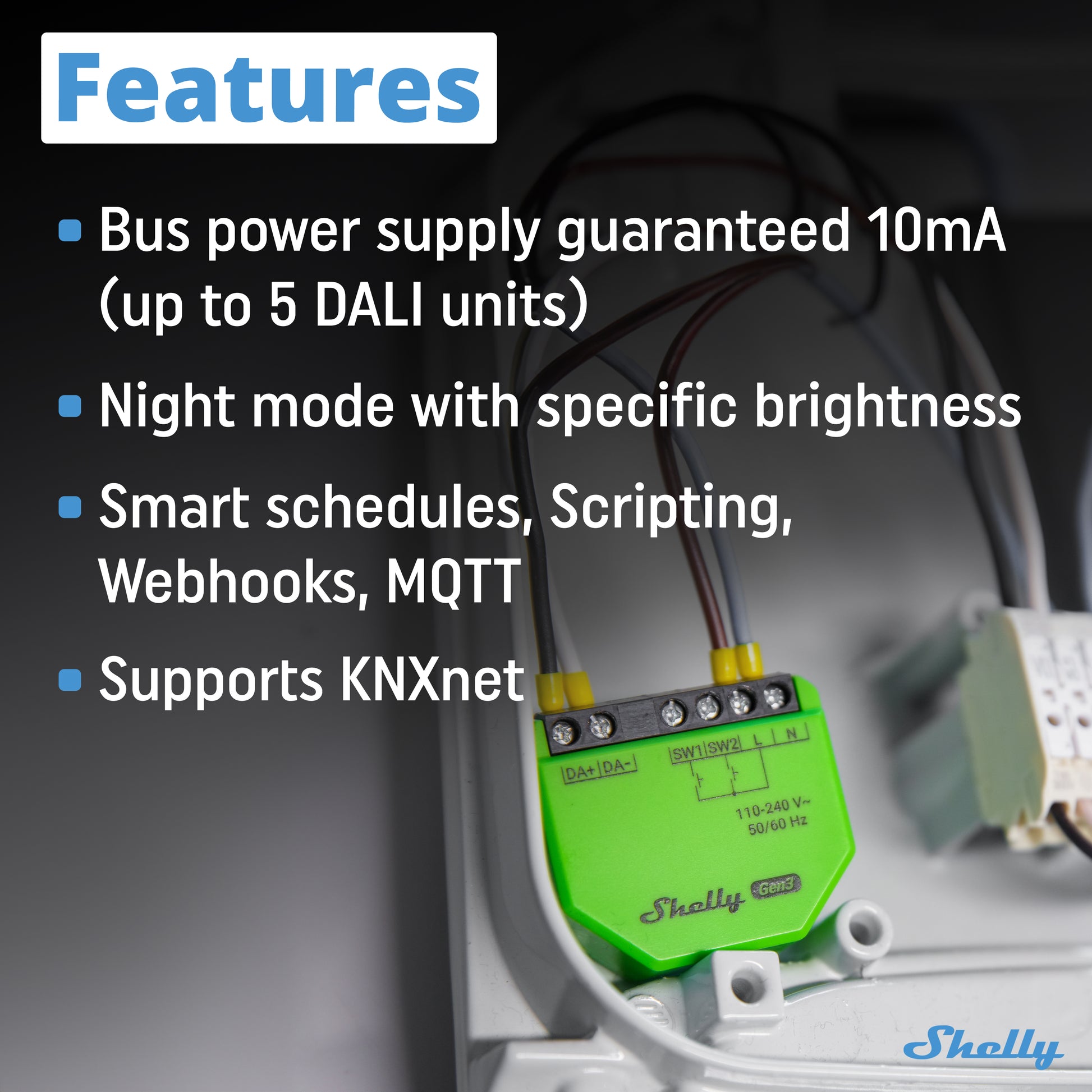

Características principales

• Controlador DALI de un solo maestro para hasta 5 unidades de bus DALI
• Admite equipo de control LED DALI (DT6) con ajuste de intensidad
• Fuente de alimentación de bus DALI integrada (máximo 35 mA)
• Valores predeterminados de DALI: encendido APAGADO; fallo de bus → luces ENCENDIDAS (100%)
• Conectividad Wi-Fi y Bluetooth
• Puerta de enlace BLE para vincular dispositivos Shelly BLU a la red Wi-Fi
• Extensor de rango Wi-Fi para una mejor cobertura
• Entrada de interruptor/botón para control de atenuación manual o automático
• Calibración de brillo mínimo/máximo para un control preciso
• Modo nocturno para funcionamiento con brillo bajo preestablecido
• Opciones de programación semanal y avanzada
• Temporizadores de encendido y apagado automático y control de duración de transición
• Admite scripts y lógica de automatización personalizada
• Compatibilidad con el protocolo KNXnet/IP para instalaciones profesionales
• Compatible con Alexa, Google Home, SmartThings y sistemas de terceros.
• No requiere concentrador: funciona localmente o a través de la aplicación Shelly Smart Control

*El control de temperatura de color DALI (DT8) no es compatible.

*Puede ser necesaria alimentación externa si se conectan más de cinco unidades DALI.

Casos de uso

• Integre y controle los sistemas de iluminación DALI a través del ecosistema Shelly
• Habilite el control de atenuación DALI a través de la aplicación móvil Shelly o las API
• Automatice la iluminación DALI mediante programaciones, sensores o scripts
• Combínelo con el complemento Shelly Plus para controlar la iluminación mediante sensores
• Conecte dispositivos de automatización Bluetooth con redes de iluminación DALI

Interfaces eléctricas del dispositivo

Entradas:2 entradas de interruptor/botón en terminales de tornillo (S1, S2); 2 entradas de fuente de alimentación (N y L)

Salidas:2 líneas de bus DALI (D+ y D−)

Interfaz complementaria:Interfaz serial propietaria de Shelly (⚠ Alto voltaje cuando se alimenta)

Conectividad

Wifi

Bluetooth

Función de seguridad

Protección contra sobrecalentamiento

Tipos de carga admitidos

• Hasta 5 unidades de bus DALI (alimentadas externamente o mediante suministro de bus interno)
• Fuente de alimentación DALI interna: corriente de salida máxima 35 mA

Interfaz de usuario

Entradas:

• Un botón (Control)

– Mantener pulsado 5 s: Habilitar el punto de acceso del dispositivo y Bluetooth

– Mantener pulsado 10 s: Restablecimiento de fábrica



Salidas:

• Indicación LED (monocolor)

– Modo AP: 1 s ENCENDIDO / 1 s APAGADO

– Wi-Fi habilitado, no conectado: 1 s ENCENDIDO / 3 s APAGADO

– Conectado a Wi-Fi: Constantemente encendido

– Nube habilitada pero no conectada: 1 s ENCENDIDO / 5 s APAGADO

– Conectado a Shelly Cloud: Constantemente encendido

– Actualización OTA: ½ s ENCENDIDO / ½ s APAGADO

– Botón mantenido 5 s: ½ s ON / ½ s OFF

– Botón mantenido 10 s: ¼ s ON / ¼ s OFF

(Cada estado de mayor prioridad cancela el anterior)

Físico

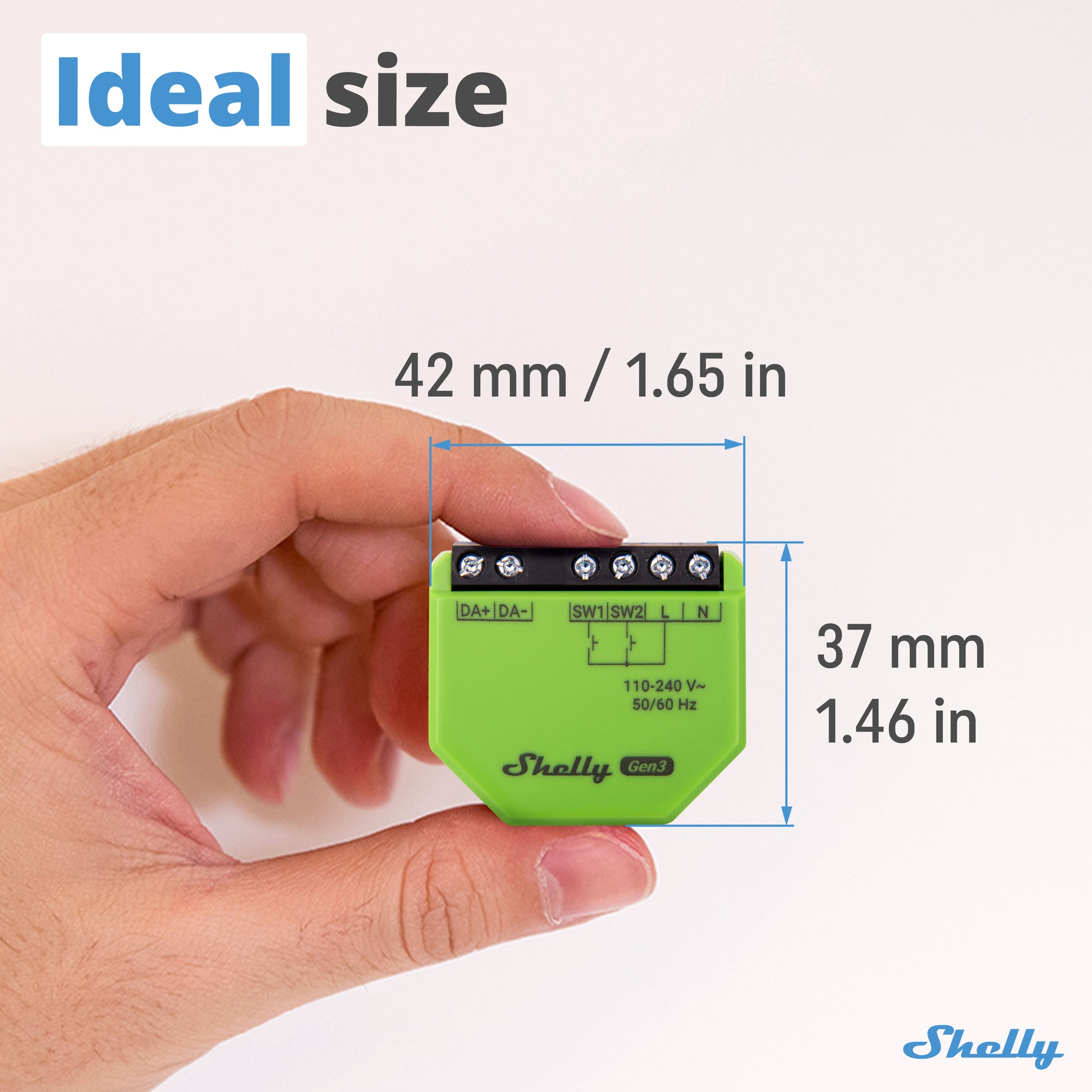

Tamaño (alto x ancho x profundidad):42×37×17 mm / 1,65×1,46×0,66 pulgadas

Peso:18 g / 0,63 oz

Par de apriete de los terminales de tornillo:0,4 Nm (3,5 lbf·in)

Tamaño del conductor:0,5–1,5 mm² (20–16 AWG, casquillos sólidos, trenzados y de cordón)

Longitud de la tira:5–6 mm (0,20–0,24 pulgadas)

Montaje:Techos suspendidos en la pared

Material de la carcasa:Plástico

Color de la carcasa:Verde

Ambiental

Temperatura ambiente de trabajo:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Altitud máxima:2000 m (6562 pies)

Eléctrico

Fuente de alimentación:110–240 V~ ±10 %, 50/60 Hz

Consumo de energía:< 2 W

No es necesario el neutro:No

Clasificaciones de salida

Alimentación del bus:10 mA garantizados (hasta 5 equipos de control DALI), corriente de cortocircuito < 35 mA

Voltaje del bus:16 V nominal

Sensores y medidores

Sensor de temperatura interna:Sí

Radio

Protocolo Wi-Fi:802.11b/g/n

Banda de RF:2401–2495 MHz

Potencia máxima de RF:<20 dBm

Rango:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Protocolo Bluetooth:4.2

Banda RF de Bluetooth:2400–2483,5 MHz

Potencia máxima de RF de Bluetooth:< 4 dBm

Alcance de Bluetooth:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

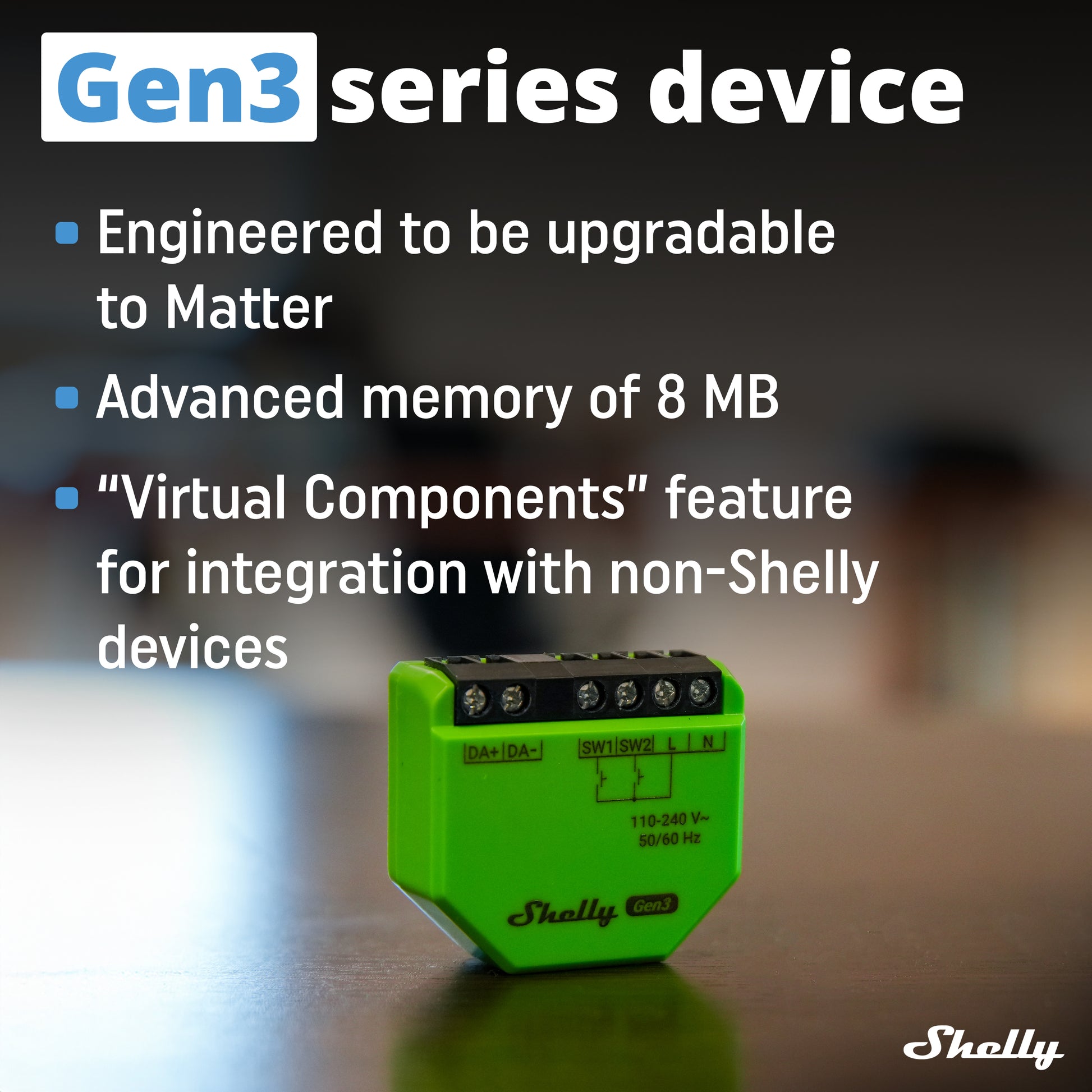

MCU

UPC:ESP32-C3 Shelly

Destello:8 MB

Capacidades del firmware

Horarios:20

Webhooks (acciones de URL):20 con hasta 5 URL por gancho

Scripting:Sí

MQTT:Sí

Cifrado:Sí (TLS 1.2)
