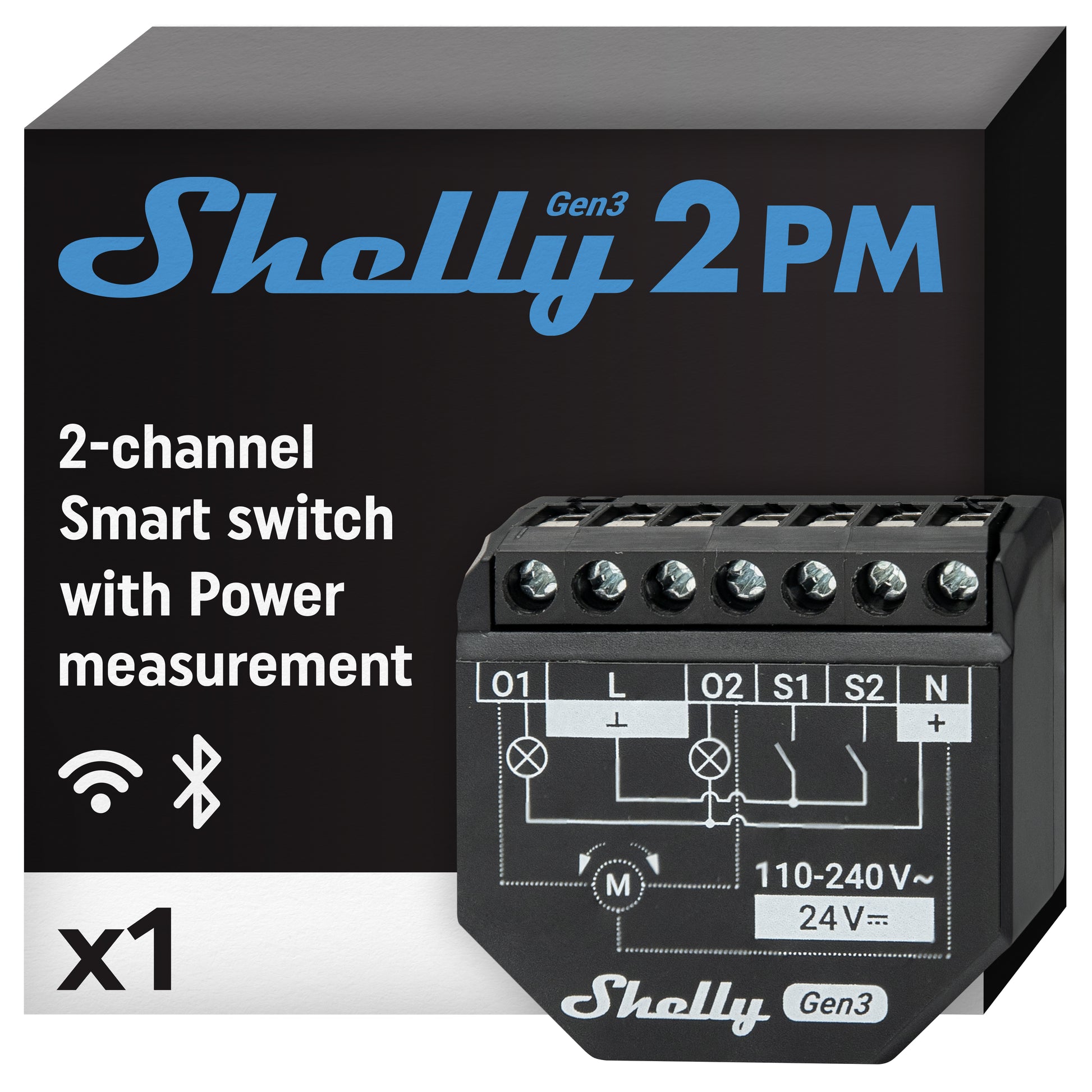

Shelly 2PM Gen3

Identificación del dispositivo

Nombre del dispositivo:Shelly 2PM Gen3

Modelo del dispositivo:S3SW-002P16EU

SSID del dispositivo:Shelly2PMG3-XXXXXXXXXXXX

Identificación del modelo BLE:0x1005

Descripción breve

Shelly 2PM Gen3 es un interruptor inteligente compacto de 2 canales con medición de potencia y control de cubierta.
Permite el control remoto de electrodomésticos a través de móvil, tablet, PC o sistema de automatización.
Funciona de forma independiente mediante Wi-Fi o a través de servicios en la nube.
Incluye procesador mejorado, más memoria y admite persianas venecianas.

Características principales

• Interruptor inteligente con medición de potencia:Supervisar el consumo energético de los electrodomésticos conectados.
• Diseño compacto:Se adapta a cajas de pared, detrás de enchufes, interruptores o espacios reducidos.
• Mando a distancia:Controle electrodomésticos a través de un dispositivo móvil, PC o sistema de automatización.
• Control local y en la nube:Opera en Wi-Fi local o en la nube.
• Procesador y memoria mejorados:Rendimiento más rápido y más almacenamiento.
• Acceso remoto:Controle y monitoree desde cualquier lugar con acceso a Internet.
• Interfaz web integrada:Configurar y supervisar el dispositivo directamente.
• Puerta de enlace BLE:Conecta dispositivos Shelly BLU a la nube o a la red local.
• Extensor de rango Wi-Fi:Aumenta la cobertura para dispositivos IoT.
• Scripting: Compatibilidad con el lenguaje ShellyScript
• Amplias integraciones:API HTTP, MQTT(s), WebHooks, UDP.
• KNX:KNXnet/IP (modo de conmutación, firmware 1.5.0+).
• Horarios:Automatizaciones flexibles de fecha y hora.
• Componentes virtuales: Compatibilidad con dispositivos virtuales
• Modo persianas venecianas:Controla persianas, persianas enrollables, toldos; admite ajuste de inclinación.

Casos de uso

• Control de electrodomésticos:Automatiza luces, ventiladores u otros dispositivos.
• Monitoreo de energía:Seguimiento del consumo en tiempo real.
• Automatización del hogar:Crea escenas y programaciones personalizadas.
• Eficiencia energética:Identifique los electrodomésticos que consumen mucha energía.
• Monitoreo remoto:Verifique y controle los electrodomésticos desde cualquier lugar.

Integraciones

Amazon Alexa:Apoyado

Casa inteligente de Google:Apoyado

Samsung SmartThings:Apoyado

Interfaces eléctricas del dispositivo

Entradas:2 interruptores/botones (S1, S2); 3 entradas de alimentación (1N, 2L)

Salidas:2 salidas de relé con medición de potencia

Interfaz complementaria:Interfaz serial propietaria de Shelly; compatible con más 1 complemento

⚠¡Alto voltaje en el complemento cuando está encendido!

Conectividad

Wifi

Bluetooth

Funciones de seguridad

• Protección contra sobrecalentamiento
• Protección contra sobretensiones
• Protección contra sobrecorriente
• Protección contra sobrecargas
• Detección de obstáculos (modo de cobertura)
• Interruptor de seguridad (modo de cobertura)

Tipos de carga admitidos

• Resistivo (bombillas, calefacción)
• Capacitivos (electrónica, condensadores de motores)
• Inductivo con amortiguador RC (controladores, ventiladores, electrodomésticos)

Interfaz de usuario

Entradas:Un botón de control

• Mantenga presionado 5 segundos → habilitar AP y Bluetooth

• Mantener pulsado 10 segundos → restablecer valores de fábrica

Salidas:Indicación LED

• AP habilitado, Wi-Fi desactivado → 1 s ENCENDIDO / 1 s APAGADO

• Wi-Fi habilitado, no conectado → 1 s ENCENDIDO / 3 s APAGADO

• Wi-Fi conectado → Encendido constante

• Nube habilitada, no conectada → 1 s ENCENDIDO / 5 s APAGADO

• Conectado a Shelly Cloud → Encendido constante

• Actualización OTA → 0,5 s ENCENDIDO / 0,5 s APAGADO

• Botón mantenido presionado 5 s → 0,5 s ENCENDIDO / 0,5 s APAGADO

• Botón mantenido presionado 10 s → 0,25 s ENCENDIDO / 0,25 s APAGADO

Cada nuevo estado anula al anterior (orden de prioridad).

Físico

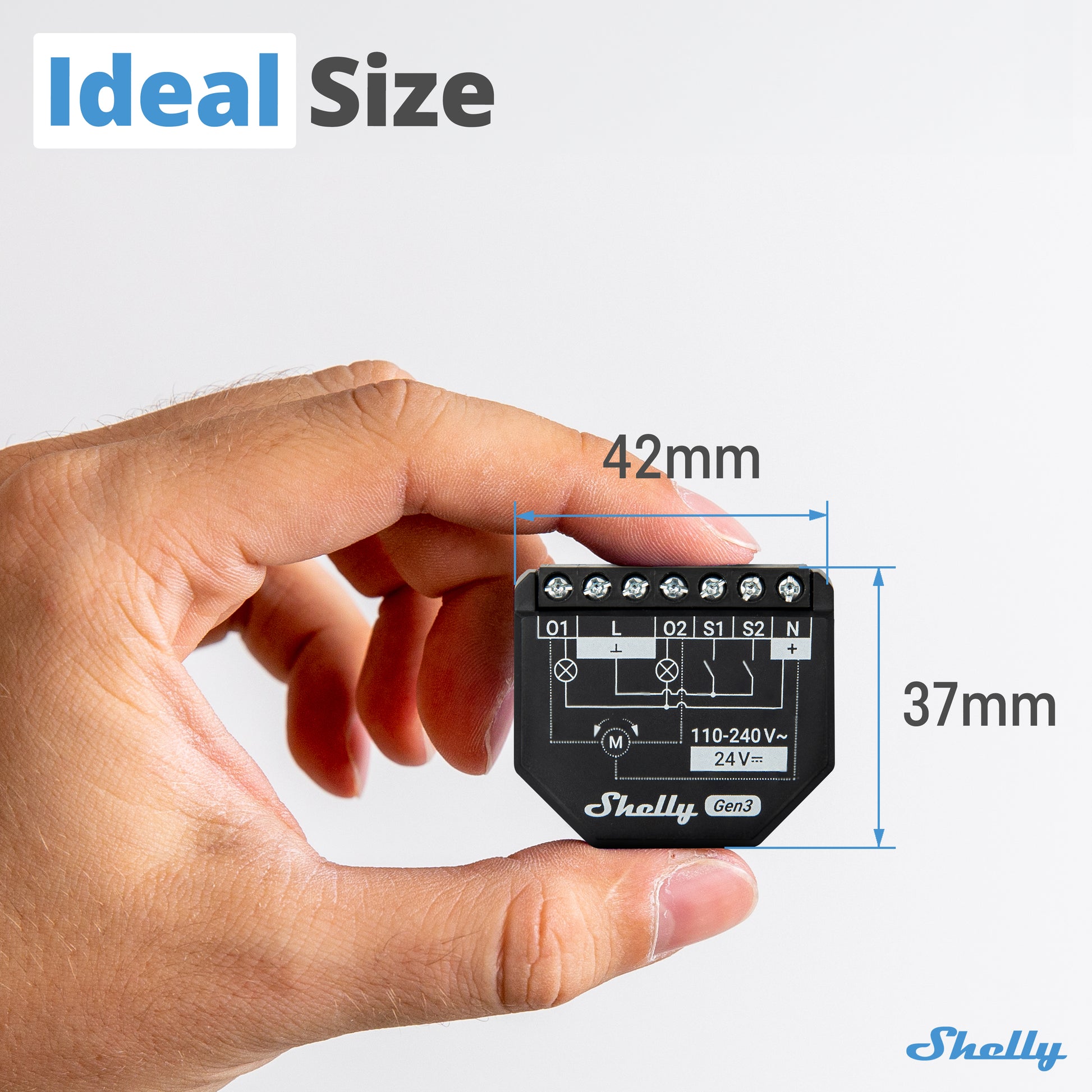

Tamaño (alto x ancho x profundidad):37×42×16 mm ±0,5 / 1,46×1,65×0,63 pulgadas ±0,02

Peso:30 g / 1,06 oz

Par de apriete de los terminales de tornillo:0,4 Nm (3,5 lbf·in)

Tamaño del conductor:0,2–2,5 mm² (24–14 AWG; casquillos sólidos, trenzados y de cordón)

Longitud de la tira:6–7 mm (0,24–0,28 pulgadas)

Montaje:Caja de pared

Material de la carcasa:Plástico

Color:Negro

Color de los terminales:Negro

Ambiental

Temperatura ambiente:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Altitud máxima:2000 m (6562 pies)

Eléctrico

Fuente de alimentación:110–240 V~ / 24 V⎓ ±10%

Consumo de energía:< 1,4 W

Protección externa:Característica de disparo B o C; corriente nominal máxima de 16 A; capacidad de interrupción mínima de 6 kA; clase de limitación de energía 3

Clasificaciones de salida

Tensión máxima de conmutación CA:240 V~

Tensión máxima de conmutación CC:30 V⎓

Corriente máxima de conmutación CA:10 A (por canal), 16 A (total), 18 A (pico total)

Corriente máxima de conmutación CC:10 A

Sensores y medidores

Voltímetro (CA):Sí

Amperímetro (CA):Sí

Sensor de temperatura interna:Sí

Radio

Protocolo Wi-Fi:802.11b/g/n

Banda RF de Wi-Fi:2412–2472 MHz

Potencia máxima de RF de Wi-Fi:<20 dBm

Alcance de Wi-Fi:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Protocolo Bluetooth:4.2

Banda RF de Bluetooth:2402–2480 MHz

Potencia máxima de RF de Bluetooth:< 4 dBm

Alcance de Bluetooth:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

MCU

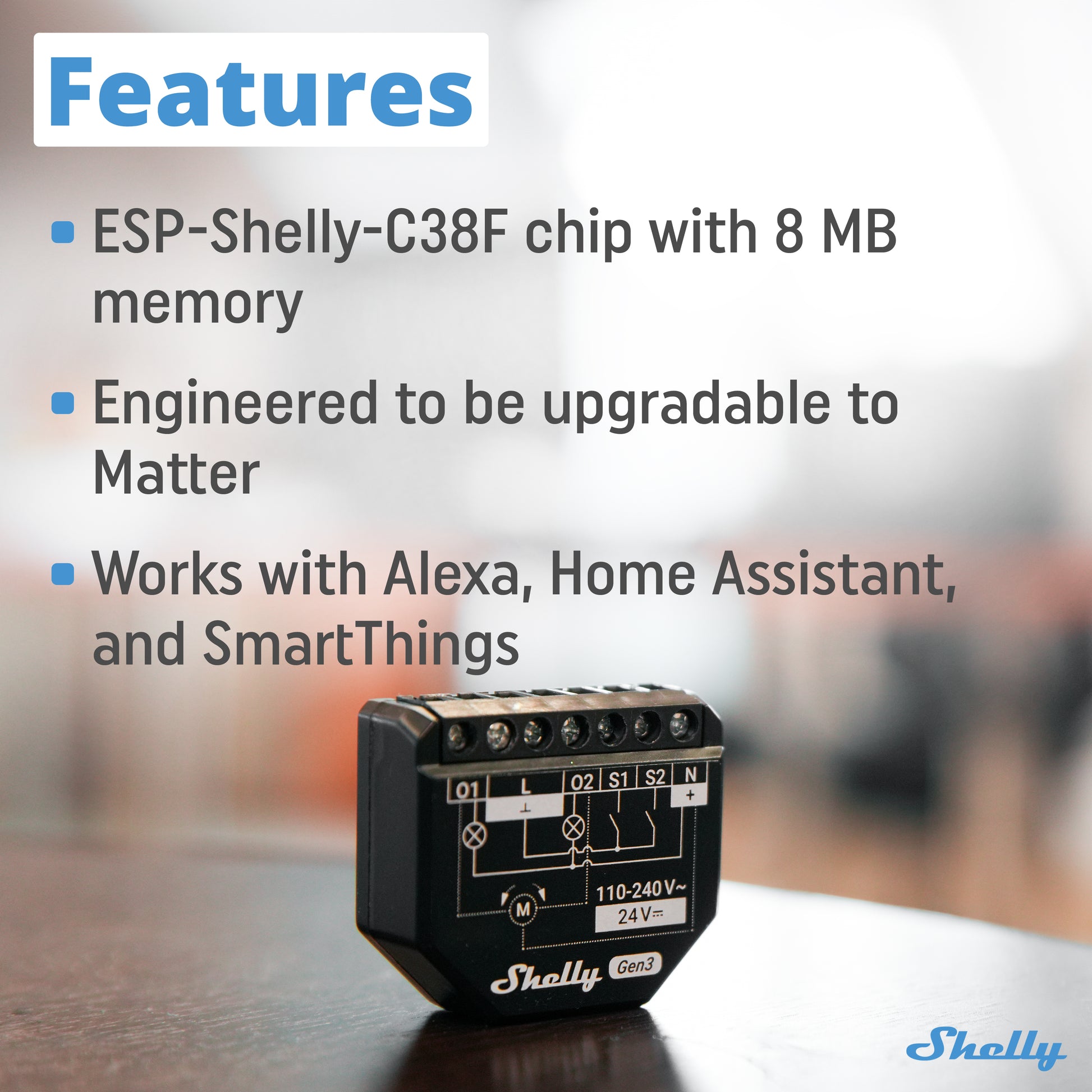

UPC:ESP-Shelly-C38F

Destello:8 MB

Capacidades del firmware

Horarios:20

Webhooks:20 (hasta 5 URL cada una)

Scripting:Sí

MQTT:Sí
