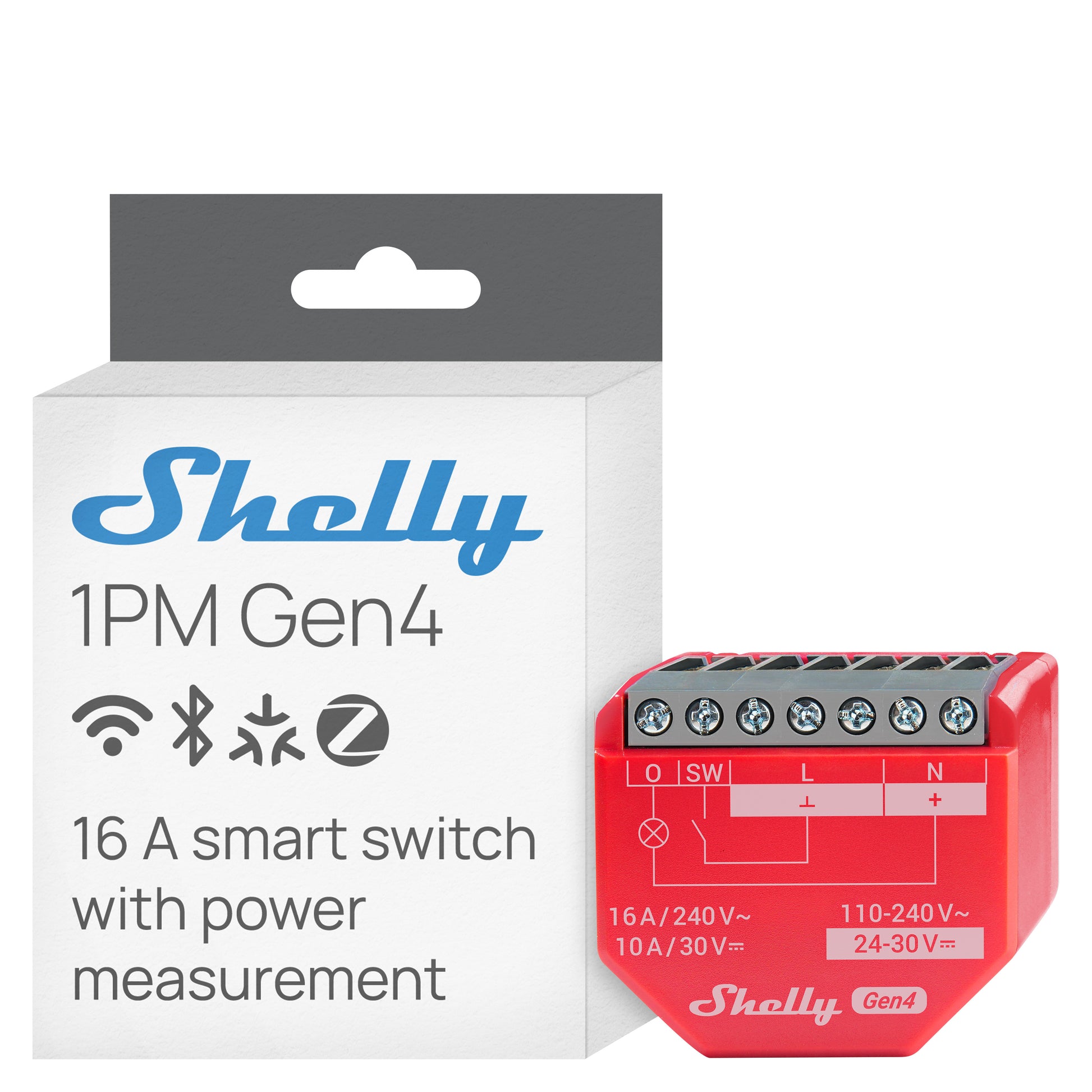

Shelly 1PM Gen4

Identificación del dispositivo

• Nombre del dispositivo:Shelly 1PM Gen4
• Modelo del dispositivo:S4SW-001P16EU
• SSID del dispositivo:Shelly1PMG4-XXXXXXXXXXXX
• ID de Bluetooth del dispositivo:0x1029

Descripción breve

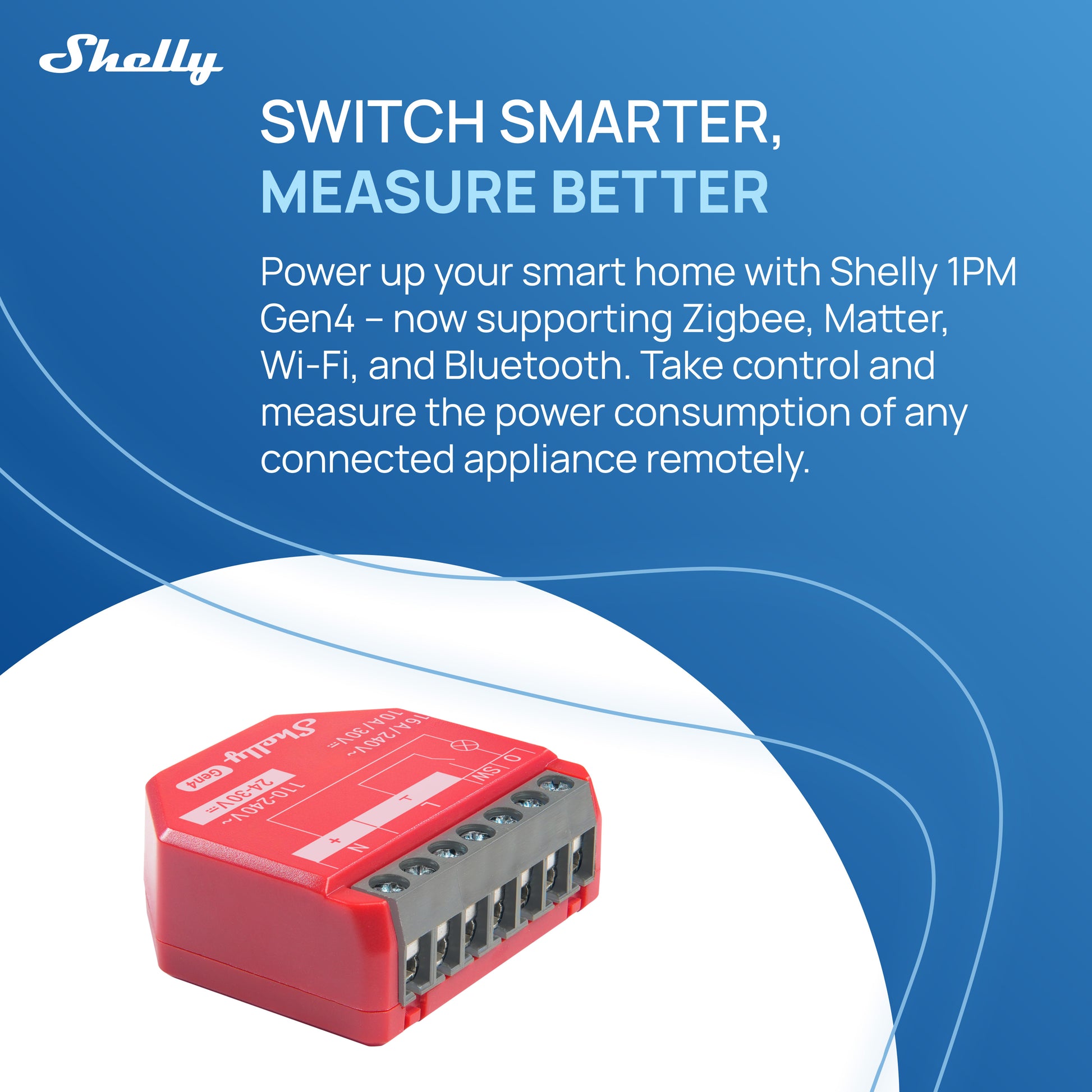

Shelly 1PM Gen4 es un interruptor inteligente compacto con medición de potencia que permite el control remoto de electrodomésticos a través de un teléfono móvil, tableta, PC o sistema domótico. Puede funcionar de forma independiente en una red wifi local o a través de servicios de domótica en la nube.

Se puede acceder, controlar y monitorear Shelly 1PM Gen4 de forma remota desde cualquier lugar donde el Usuario tenga conectividad a Internet, siempre que el dispositivo esté conectado a un enrutador Wi-Fi y a Internet.

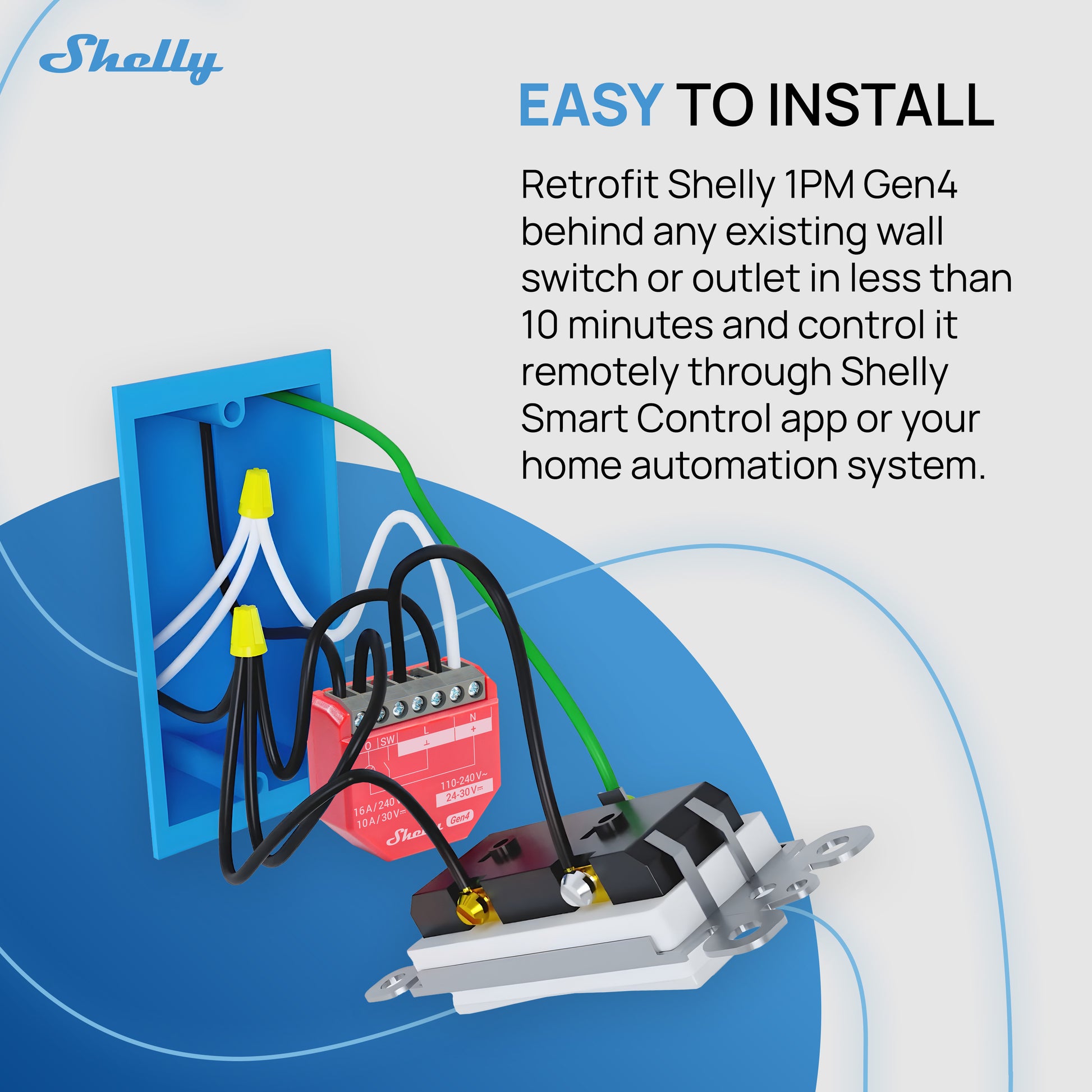

Se puede instalar en cajas eléctricas de pared estándar, detrás de enchufes e interruptores de luz o en otros lugares con espacio limitado.

Shelly 1PM Gen4 tiene una interfaz web incorporada que se puede utilizar para monitorear y controlar el dispositivo, así como para ajustar su configuración.

El dispositivo tiene MCU inalámbrico multiprotocolo que proporciona conectividad Zigbee y Bluetooth, lo que garantiza una conexión segura.

Este dispositivo es compatible con Matter.

Características principales

• Conectividad Wi-Fi:El dispositivo puede conectarse a la red Wi-Fi de su hogar, lo que le permite monitorear de forma remota los datos de humedad y temperatura a través de una aplicación de teléfono inteligente u otros dispositivos compatibles.
• Conectividad Bluetooth:La puerta de enlace Bluetooth y BLE están disponibles para fines de inclusión, lo que puede resultar útil durante el proceso de configuración.
• Conectividad Zigbee:Zigbee está disponible para fines de inclusión, lo que puede resultar útil durante el proceso de configuración.
• Integración con plataformas de casas inteligentes:Puedes integrar el Shelly 1PM Gen4 con plataformas de hogar inteligente populares, como Google, Alexa y Samsung SmartThings. Esto permite el control por voz y la automatización a través de estas plataformas.
• Interruptor inteligente con medición de potencia:Actúa como un interruptor inteligente con la capacidad adicional de medir el consumo de energía, lo que le permite monitorear el uso de energía de los electrodomésticos conectados.
• Diseño compacto:Diseñado como un interruptor de formato pequeño, lo que lo hace adecuado para instalarlo en cajas de pared eléctricas estándar, detrás de enchufes, interruptores de luz u otros espacios reducidos.
• Mando a distancia:Permite el control remoto de aparatos eléctricos a través de un teléfono móvil, tableta, PC o sistema domótico.
• Control local y en la nube:Puede funcionar de forma independiente en una red Wi-Fi local y también puede operarse a través de servicios de automatización del hogar en la nube.
• Procesador mejorado:Actualizado con un procesador mejorado y soporte para conectividad Zigbee.
• Acceso remoto:Permite el acceso, control y monitoreo remoto desde cualquier ubicación con conectividad a Internet, siempre que el dispositivo esté conectado a un enrutador Wi-Fi y a Internet.
• Interfaz web integrada:Cuenta con una interfaz web incorporada para monitorear, controlar y ajustar la configuración.
• Conectividad inalámbrica:El dispositivo admite los protocolos Wi-Fi (802.11 b/g/n/ax) y Bluetooth 5.0 con capacidades de alcance específicas en interiores y exteriores.
• Puerta de enlace BLE:Puente entre tus dispositivos Shelly BLU y el ecosistema Shelly. Recibe señales Bluetooth y las envía a la nube o localmente a otro dispositivo sin Bluetooth.
• Extensor de rango Wi-Fi para dispositivos IoT:Un extensor de Wi-Fi se utiliza para ampliar el alcance de su red Wi-Fi al recibir su señal Wi-Fi actual, mejorar su intensidad y luego transmitir la señal mejorada a un área más amplia.
• Extensor de rango Zigbee para dispositivos IoT:Se utiliza un extensor Zigbee para ampliar el alcance de su red Zigbee al recibir su señal Zigbee, mejorar su intensidad y luego transmitir la señal mejorada sobre un área más amplia.
• Scripting:https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/
• Amplia gama de integraciones:El dispositivo se puede integrar con sistemas domésticos de terceros, API HTTP documentadas, MQTT(s), Web Hooks sobre HTTP y HTTPS, UDP.
• Horarios:Permite programar operaciones complejas para su ejecución en intervalos de tiempo predefinidos. Los usuarios pueden especificar intervalos de tiempo según fecha, hora, días laborables, horas, minutos y segundos.
• Componentes virtuales:https://shelly-api-docs.shelly.cloud/gen2/Componentes dinámicos/Virtual/
• Compatibilidad con red KNX/IP:https://shelly-api-docs.shelly.cloud/gen2/Integraciones/KNX/

Casos de uso

• Control de electrodomésticos:Úselo para controlar y automatizar de forma remota el funcionamiento de varios aparatos eléctricos, como luces, ventiladores u otros dispositivos.
• Monitoreo de energía:Monitoree el consumo de energía de los electrodomésticos conectados en tiempo real. Esto es útil para comprender los patrones de consumo energético y promover la eficiencia energética.
• Automatización del hogar:Integre Shelly 1PM Gen4 en su sistema de automatización del hogar para crear escenas y horarios personalizados para sus dispositivos.
• Eficiencia energética:Aproveche la función de medición de energía para identificar los electrodomésticos que consumen mucha energía y tomar decisiones informadas para mejorar la eficiencia energética general de su hogar.
• Monitoreo remoto:Vigila tus dispositivos incluso cuando no estás en casa. La función de acceso remoto te permite supervisar y controlar los electrodomésticos conectados desde cualquier lugar con conexión a internet.

🏠Casos de uso de la domótica

1.Control de iluminación con monitorización de potencia

• Controle las luces de forma remota y monitoree su consumo de energía.
• Detecta si una bombilla está defectuosa observando el consumo de energía.
• Identifique qué habitaciones tienen un alto consumo de energía de iluminación.

2.Monitoreo y automatización de electrodomésticos

• Automatice y realice un seguimiento del uso de electrodomésticos de alta carga (por ejemplo, horno, lavavajillas, lavadora).
• Utilice datos de energía para activar automatizaciones (por ejemplo, una notificación cuando se termina de lavar la ropa).
• Programe los dispositivos para que funcionen durante horas de menor consumo de energía.

3.Control de calentadores y calderas

• Encender/apagar calentadores de agua eléctricos o calentadores de ambiente (Corriente de conmutación máxima: 16 A).
• Monitorear el consumo de energía para comprender los costos de calefacción.
• Automatizar según la temperatura o la hora del día.

4.Protección contra sobrecarga

• Proteja los dispositivos conectados estableciendo umbrales de potencia máxima.
• Se apaga automáticamente si el consumo de energía excede los límites.

🏢Aplicaciones comerciales y minoristas

1.Optimización energética en oficinas

• Realice un seguimiento y optimice el uso de energía para equipos compartidos (impresoras, cafeteras).
• Automatizar el apagado del equipo después del horario laboral.

2.Zonas de iluminación con análisis de energía

• Agrupe la iluminación por zonas y analice los patrones de energía para ahorrar costos.

3.Mantenimiento preventivo

• Detectar tendencias anormales de consumo de energía para anticipar fallas en máquinas o accesorios.

🏭Aplicaciones industriales y de servicios públicos

1.Control de motor o bomba con monitoreo

• Control de bombas de riego o circulación (Corriente máxima de conmutación: 16A).
• Monitorea el uso de energía para detectar si un motor tiene un rendimiento superior o inferior al esperado (corriente de conmutación máxima: 16 A).

2.Seguimiento del uso de energía solar/fuera de la red

• Monitorizar la carga en circuitos alimentados por inversores o baterías de respaldo (Corriente máxima de conmutación: 16A).
• Optimice la carga en función de la producción solar o la capacidad de la batería (corriente de conmutación máxima: 16 A).

Aplicaciones principales

• Residencial
• MDU (Unidades de vivienda múltiple: apartamentos, condominios, hoteles, etc.)
• Comercio ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)
• Gobierno/municipal
• Universidad/colegio

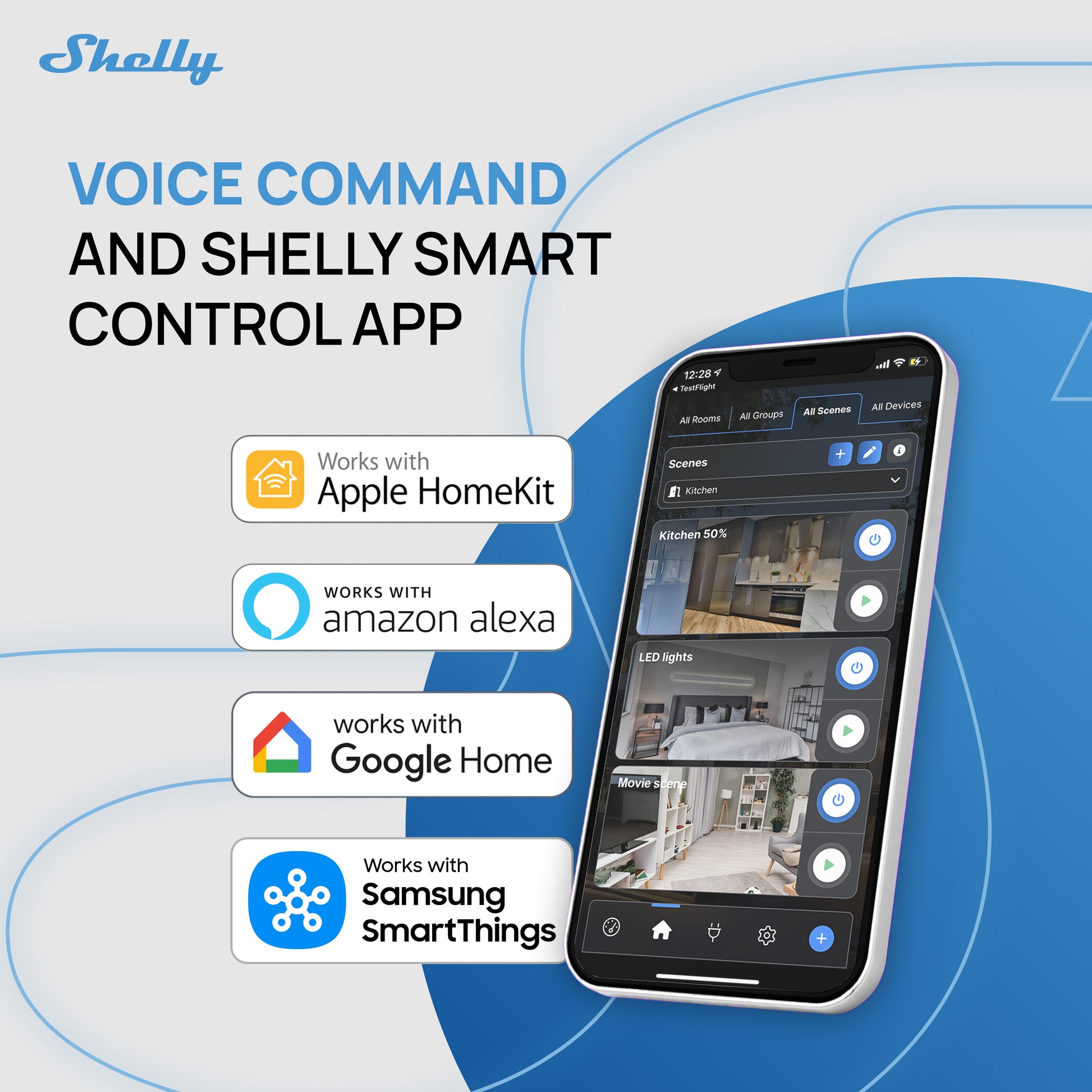

Integraciones

Funciones compatibles con Amazon Alexa

Sí

Características compatibles con Google Smart Home

Sí

Capacidades compatibles con Samsung SmartThings

Sí

Físico

Tamaño (alto x ancho x profundidad):37×42×16 mm / 1,46×1,65×0,63 pulgadas

Peso:27 g / 0,95 oz

Par de apriete de los terminales de tornillo:0,4 Nm (3,5 lbf·in)

Tamaño del conductor:0,2–2,5 mm² (24–14 AWG, sólidos, trenzados, casquillos de cordón)

Longitud de la tira:6–7 mm (0,24–0,28 pulgadas)

Montaje:Consola de pared

Material de la carcasa:Plástico

Color de la carcasa:Rojo

Color de los terminales:Gris (Gris Ratón)

Ambiental

Temperatura:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70 % HR

Altitud máxima:2000 m (6562 pies)

Eléctrico

Fuente de alimentación:110–240 V~ / 24–30 V⎓

Consumo:< 1 W

No es necesario el neutro:No

Protección externa:Interruptor de protección de cables EN60898-1 (disyuntor B/C, máx. 16 A, interrupción ≥6 kA, clase 3)

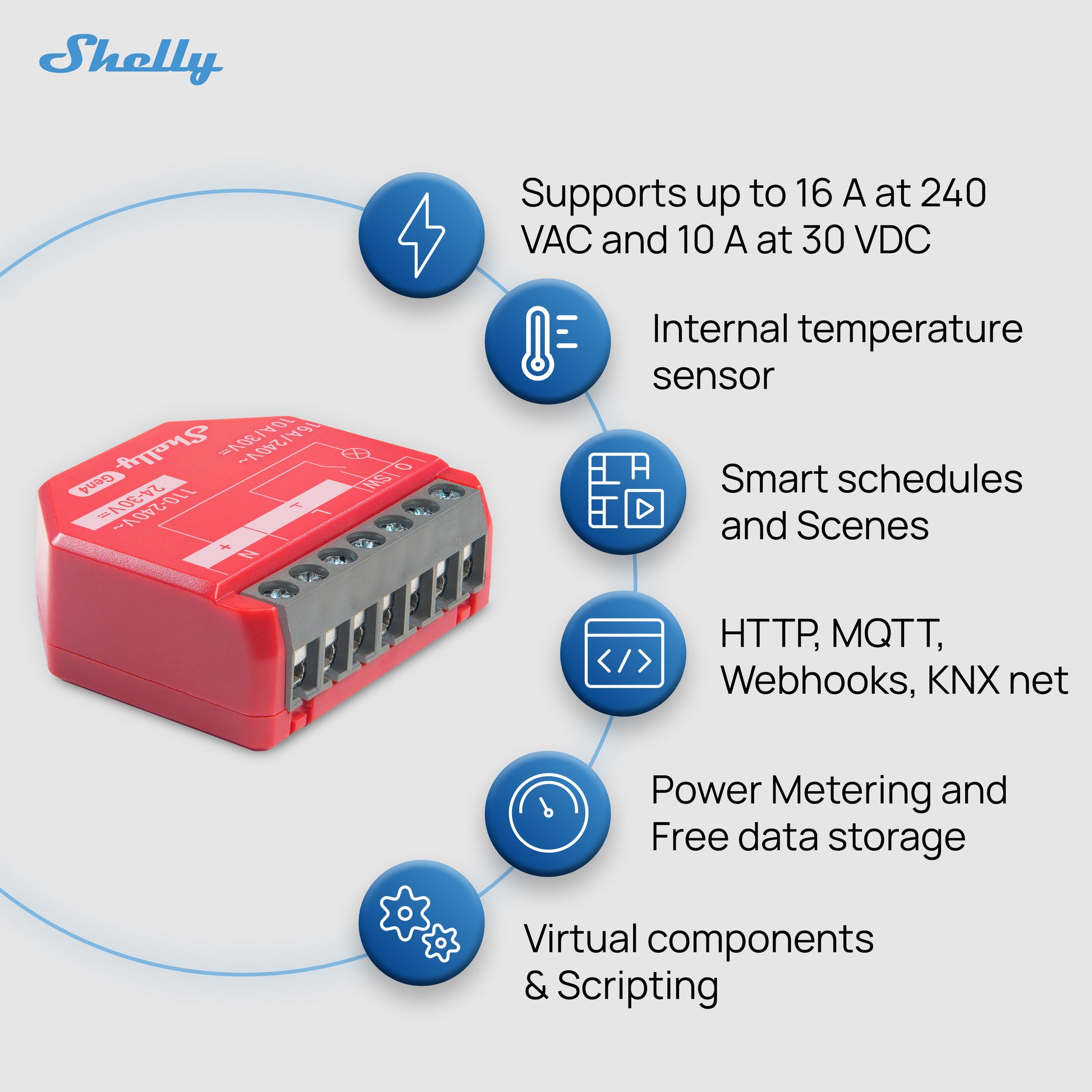

Clasificaciones de salida

Tensión máxima de conmutación:240 V~ / 30 V⎓

Corriente máxima de conmutación:16 A (240 V~) / 10 A (30 V⎓)

Sensores y medidores

Voltímetro (CA):Sí

Amperímetro (CA):Sí

Sensor de temperatura interna:Sí

Radio — Wi-Fi

Protocolo:802.11 b/g/n/ax

Banda de RF:2412–2472 MHz

Potencia máxima de RF:<20 dBm

Rango:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Radio — Bluetooth

Protocolo:5.0

Banda de RF:2402–2480 MHz

Potencia máxima de RF:< 4 dBm

Rango:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

Radio — Zigbee

Protocolo:802.15.4

Repetidor Zigbee:Sí

Bandas de RF:2400–2483,5 MHz

Potencia máxima de RF:<20 dBm

Rango:Hasta 100 m/328 pies en interiores; 300 m/984 pies en exteriores (depende de las condiciones)

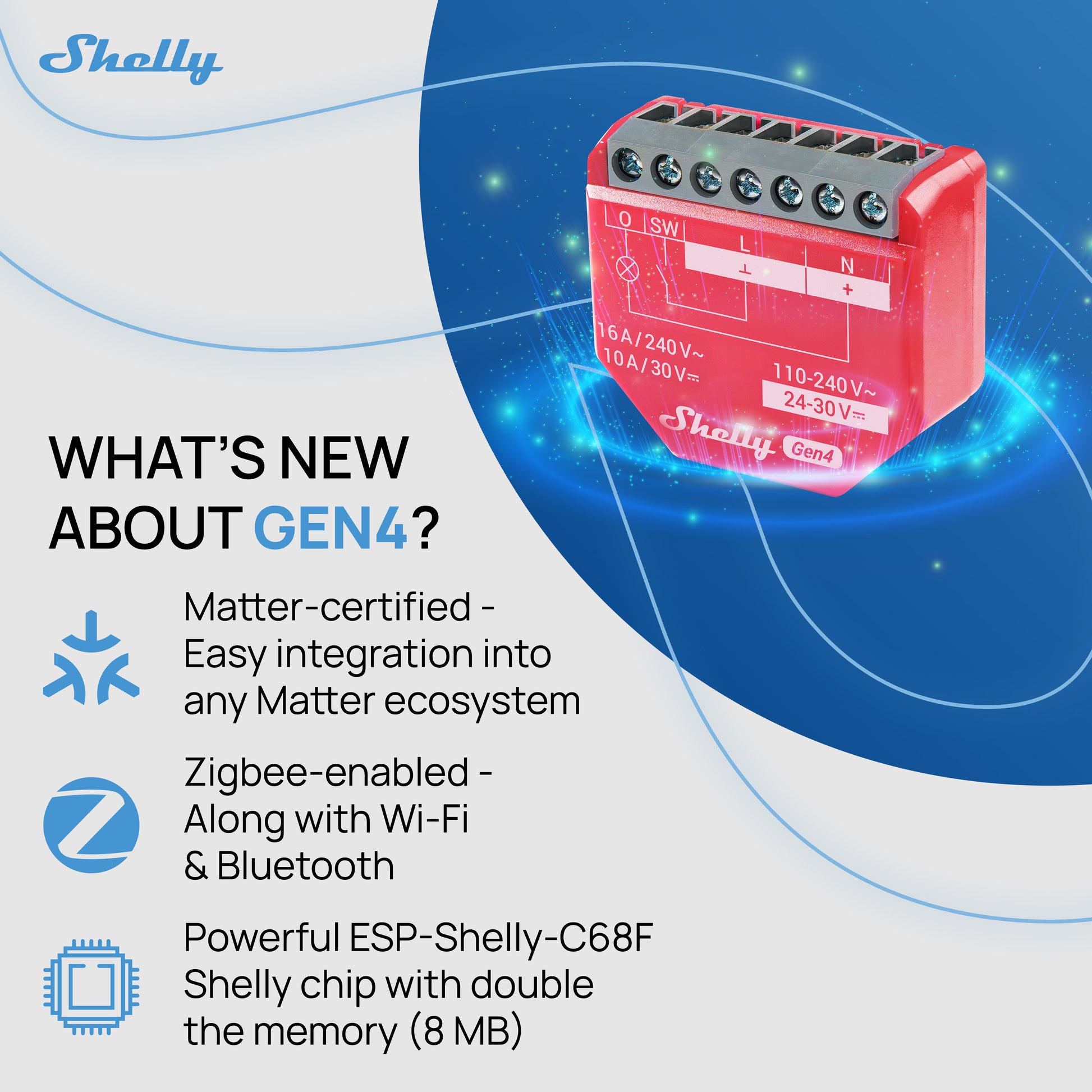

Unidad de microcontrolador

UPC:ESP-Shelly-C68F

Destello:8 MB

Capacidades del firmware

Horarios:20

Webhooks:20 (hasta 5 URL cada una)

Scripting:Sí

MQTT:Sí
