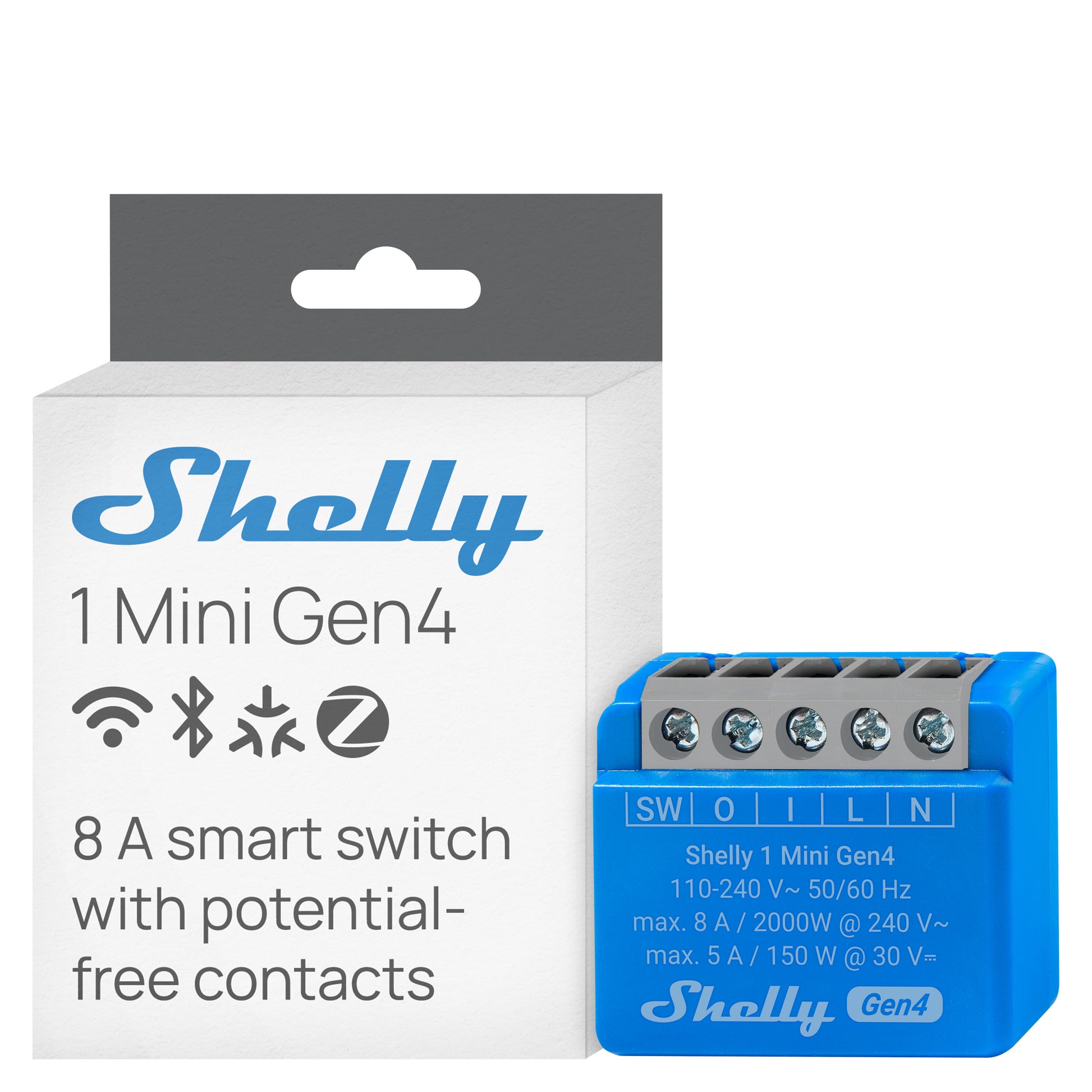

Shelly 1 Mini Gen4

Identificación del dispositivo

• Nombre del dispositivo:Shelly 1 Mini Gen4
• Modelo del dispositivo:S4SW-001X8EU
• SSID del dispositivo:Shelly1MiniG4-XXXXXXXXXXXX
• Identificación del modelo BLE:0x1030

Descripción breve

Shelly 1 Mini Gen4 es un interruptor inteligente compacto con contactos libres de potencial que permite el control remoto de electrodomésticos a través de un teléfono móvil, tableta, PC o sistema domótico. Puede funcionar de forma independiente en una red Wi-Fi local o a través de servicios de domótica en la nube. Este dispositivo es una versión mejorada del Shelly 1 Mini Gen3 con un procesador más avanzado y conectividad Zigbee.

Se puede acceder, controlar y monitorear Shelly 1 Mini Gen4 de forma remota desde cualquier lugar donde el Usuario tenga conectividad a Internet, siempre que el dispositivo esté conectado a un enrutador Wi-Fi y a Internet.

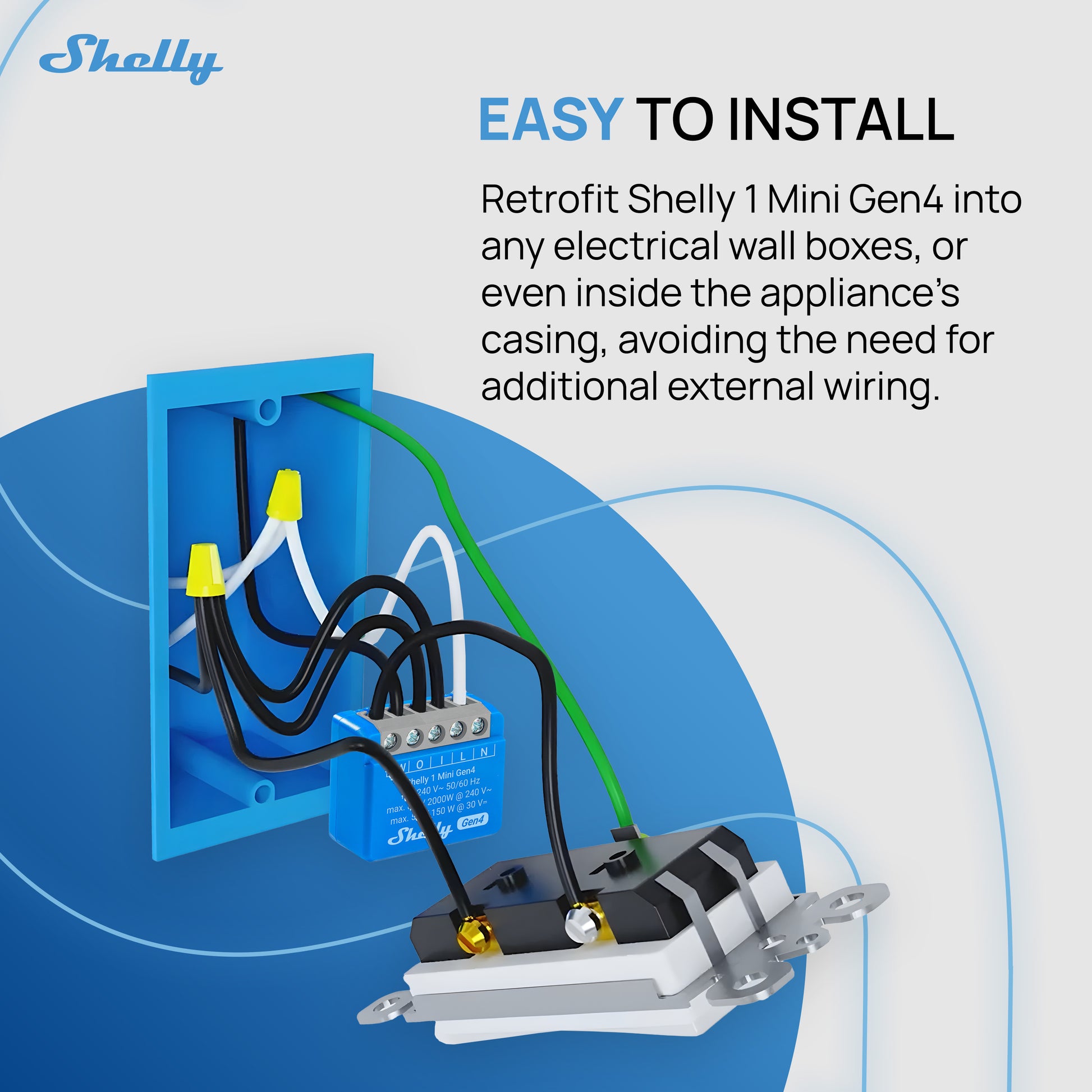

Se puede instalar en cajas eléctricas de pared estándar, detrás de enchufes e interruptores de luz o en otros lugares con espacio limitado.

Shelly 1 Mini Gen4 tiene una interfaz web incorporada que se puede utilizar para monitorear y controlar el dispositivo, así como para ajustar su configuración.

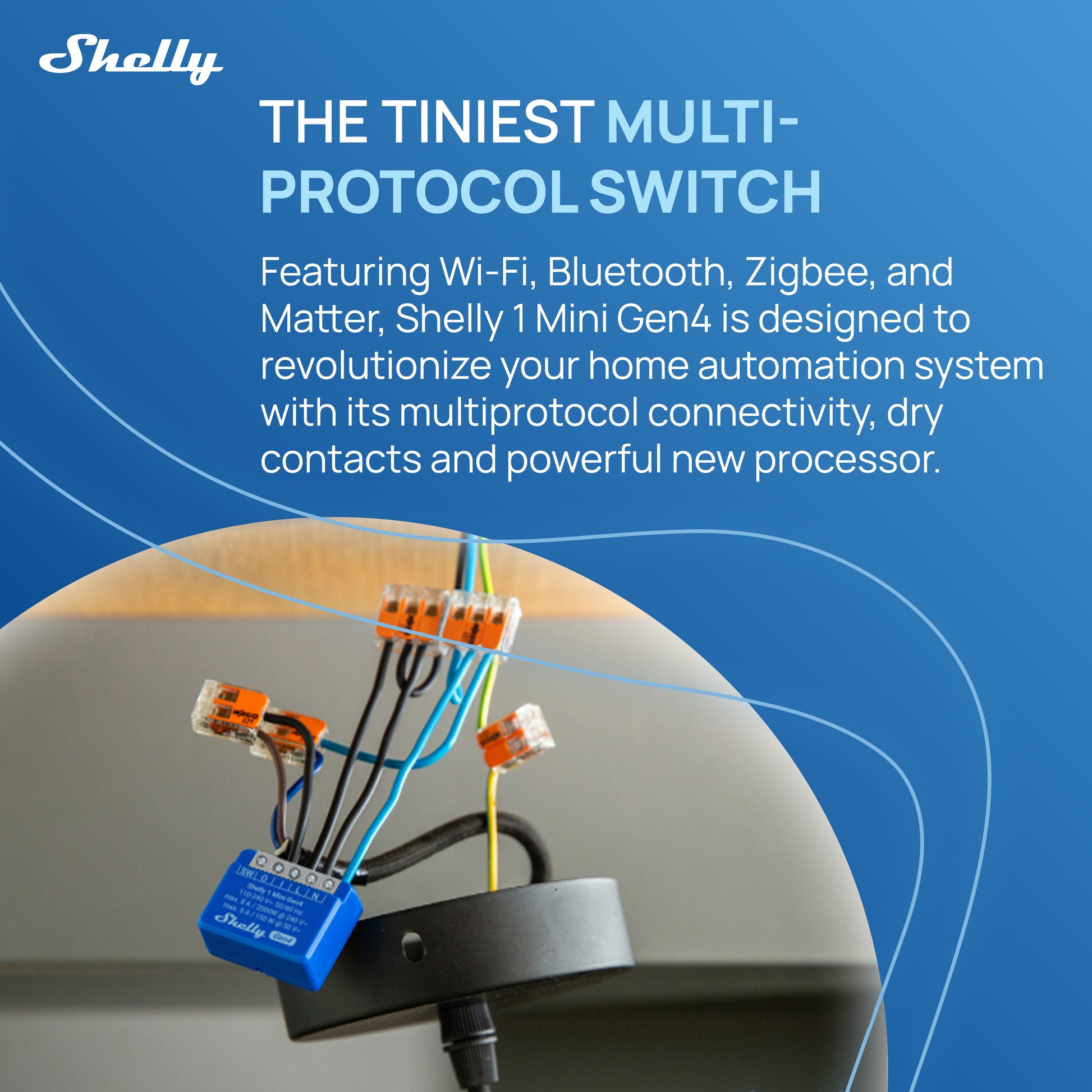

El dispositivo tiene MCU inalámbrico multiprotocolo que proporciona conectividad Zigbee y Bluetooth, lo que garantiza una conexión segura.

Este dispositivo es compatible con Matter.

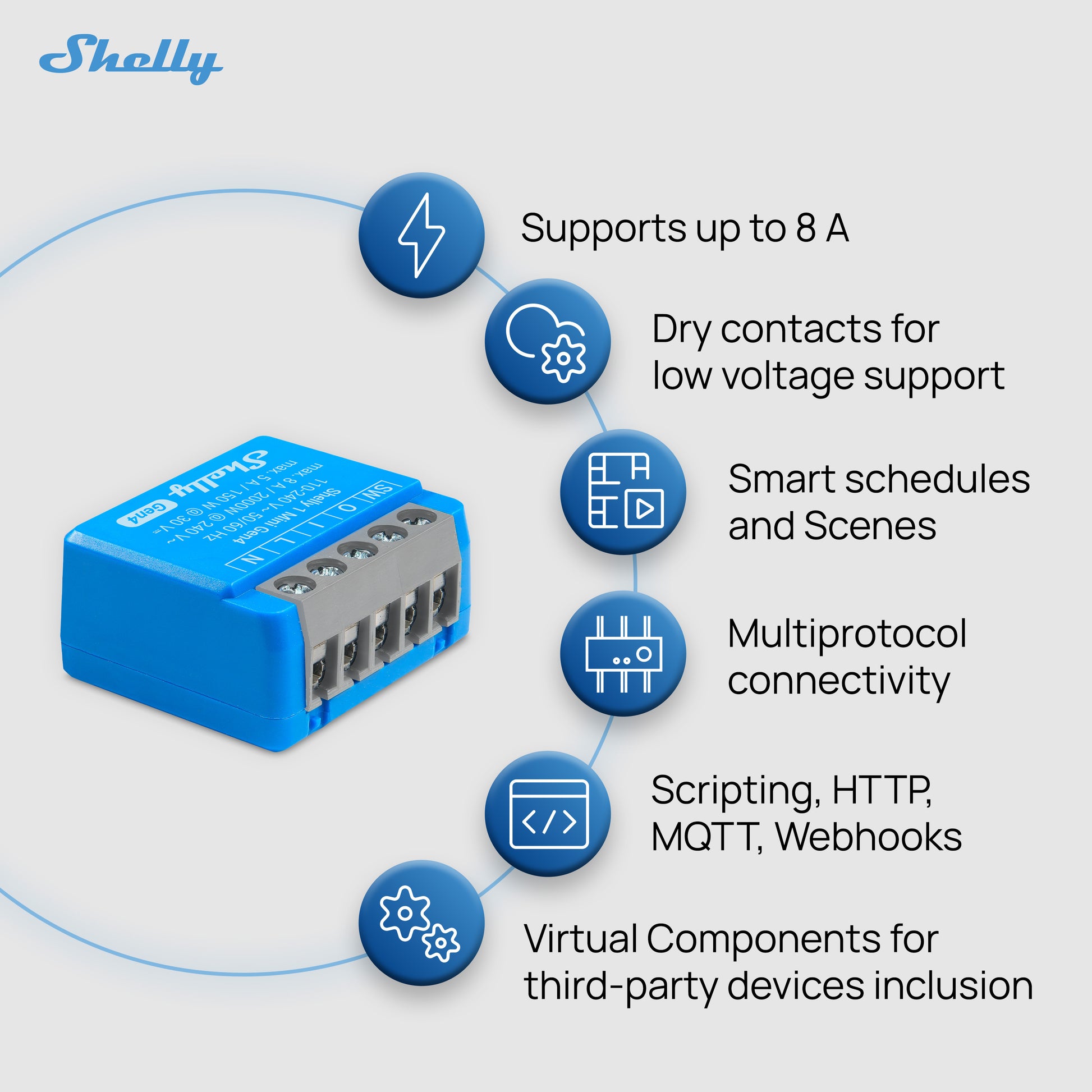

Características principales

• Conectividad Wi-Fi:El dispositivo puede conectarse a la red Wi-Fi de su hogar, lo que le permite monitorear de forma remota los datos de humedad y temperatura a través de una aplicación de teléfono inteligente u otros dispositivos compatibles.
• Integración con plataformas de casas inteligentes:Puedes integrar el Shelly 1 Mini Gen4 con plataformas de hogar inteligente populares, como Google, Alexa y Samsung SmartThings. Esto permite el control por voz y la automatización a través de estas plataformas.
• Conectividad Bluetooth:La puerta de enlace Bluetooth y BLE están disponibles para fines de inclusión, lo que puede resultar útil durante el proceso de configuración.
• Interfaz fácil de usar:El dispositivo proporciona una interfaz fácil de usar con un botón de reinicio para interacciones manuales.
• Procesador mejorado:Actualizado con un procesador mejorado y conectividad Zigbee para un rendimiento mejorado.
• Conectividad Zigbee:Zigbee está disponible para fines de inclusión, lo que puede resultar útil durante el proceso de configuración.
• Conectividad inalámbrica:El dispositivo admite los protocolos Wi-Fi (802.11 b/g/n/ax), Bluetooth 5.0 y Zigbee con capacidades de alcance interior y exterior específicas.
• Contacto seco:Permite encender y apagar dispositivos de menor voltaje.
• Puerta de enlace BLE:Puente entre tus dispositivos Shelly BLU y el ecosistema Shelly. Recibe señales Bluetooth y las envía a la nube o localmente a otro dispositivo sin Bluetooth.
• Extensor de rango Zigbee para dispositivos IoT:Se utiliza un extensor Zigbee para ampliar el alcance de su red Zigbee al recibir su señal Zigbee, mejorar su intensidad y luego transmitir la señal mejorada sobre un área más amplia.
• Extensor de rango WiFi para dispositivos IoT:Un extensor WiFi se utiliza para ampliar el alcance de su red WiFi al recibir su señal WiFi actual, mejorar su intensidad y luego transmitir la señal mejorada a un área más amplia.
• Scripting:https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/
• Amplia gama de integraciones:El dispositivo se puede integrar con sistemas domésticos de terceros, API HTTP documentadas, MQTT(s), Web Hooks sobre HTTP y HTTPS, UDP.
• Horarios:Permite programar operaciones complejas para su ejecución en intervalos de tiempo predefinidos. Los usuarios pueden especificar intervalos de tiempo según fecha, hora, días laborables, horas, minutos y segundos.
• Componentes virtuales:https://shelly-api-docs.shelly.cloud/gen2/Componentes dinámicos/Virtual/
• Compatibilidad con red KNX/IP:https://shelly-api-docs.shelly.cloud/gen2/Integraciones/KNX/

Casos de uso

• Control remoto de electrodomésticos:Enciende o apaga aparatos eléctricos de forma remota mediante tu teléfono móvil, tableta, PC o sistema domótico.
• Comodidad de conexión a Internet:Acceda y controle dispositivos desde cualquier lugar con conectividad a Internet, siempre que el Shelly 1 Mini Gen4 esté conectado a un enrutador Wi-Fi.
• Modernización que ahorra espacio:Instale el interruptor inteligente en cajas eléctricas de pared estándar, detrás de enchufes, interruptores de luz u otros lugares con espacio limitado.
• Automatización del hogar:Shelly 1 Mini Gen4 permite el control automático de electrodomésticos para una experiencia más relajante y placentera.

Integraciones

Funciones compatibles con Amazon Alexa

Sí

Características compatibles con Google Smart Home

Sí

Capacidades compatibles con Samsung SmartThings

Sí

Esquemas internos simplificados

Interfaces eléctricas del dispositivo

Entradas

• 1 entrada de interruptor/botón en terminal de tornillo
• 1 entrada de relé de contactos libres de potencial en terminal de tornillo
• 2 entradas de alimentación en terminales de tornillo: N y L

Salidas

• 1 salida de relé de contactos libres de potencial en terminal de tornillo

Conectividad

• Wifi
• Bluetooth
• Zigbee

Funciones de seguridad

• Protección contra sobrecalentamiento

Tipos de carga admitidos

• Resistivas (bombillas incandescentes, aparatos de calefacción)
• Capacitivos (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
• Inductivos (controladores de iluminación LED, transformadores, ventiladores, refrigeradores, aires acondicionados)

Interfaz de usuario

Entradas

• Un botón (Control)

Salidas

• Indicación LED (monocolor)

La lista anterior comienza con el estado inicial del dispositivo y la prioridad más baja. Cada estado siguiente cancela el anterior.

Físico

Tamaño (alto x ancho x profundidad):29×34×16 mm ±0,5 / 1,34×1,11×0,63 pulgadas ±0,02

Peso:19 g ±1 / 0,65 oz ±0,04

Par de apriete de los terminales:0,4 Nm (3,5 lbf·in)

Tamaño del conductor:0,2–2,5 mm² (24–14 AWG)

Longitud de la tira:6–7 mm (0,24–0,28 pulgadas)

Montaje:Caja de pared

Caparazón:Plástico, azul (C95 M53 Y0 K0)

Conectores:Gris (Gris Ratón)

Ambiental

Temperatura:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70 % HR

Altitud máxima:2000 m (6562 pies)

Eléctrico

Fuente de alimentación:110–240 V~ 50/60 Hz

Relé:Contacto seco, NO, unipolar, µ

Consumo:< 1,2 W

Protección externa:Disyuntor B/C, máx. 10 A, interrupción ≥6 kA, clase 3

Clasificaciones de salida

Voltaje máximo:240 V~ / 30 V⎓

Corriente máxima:8 A a 240 V~ / 5 A a 30 V⎓

Potencia máxima:2000 W a 240 V~ / 150 W a 30 V⎓

Corte de voltaje:No

Corte actual:No

Corte de energía:No

Inalámbrico

Wi-Fi:802.11 b/g/n/ax, 2412–2472 MHz, <20 dBm, ~30 m en interiores/50 m en exteriores*

Bluetooth:5.0, 2402–2480 MHz, <4 dBm, ~10 m en interiores/30 m en exteriores*

Zigbee:802.15.4, 2400–2483.5 MHz, <20 dBm, ~100 m en interiores / 300 m en exteriores*

*El alcance depende de las condiciones locales.

MCU y firmware

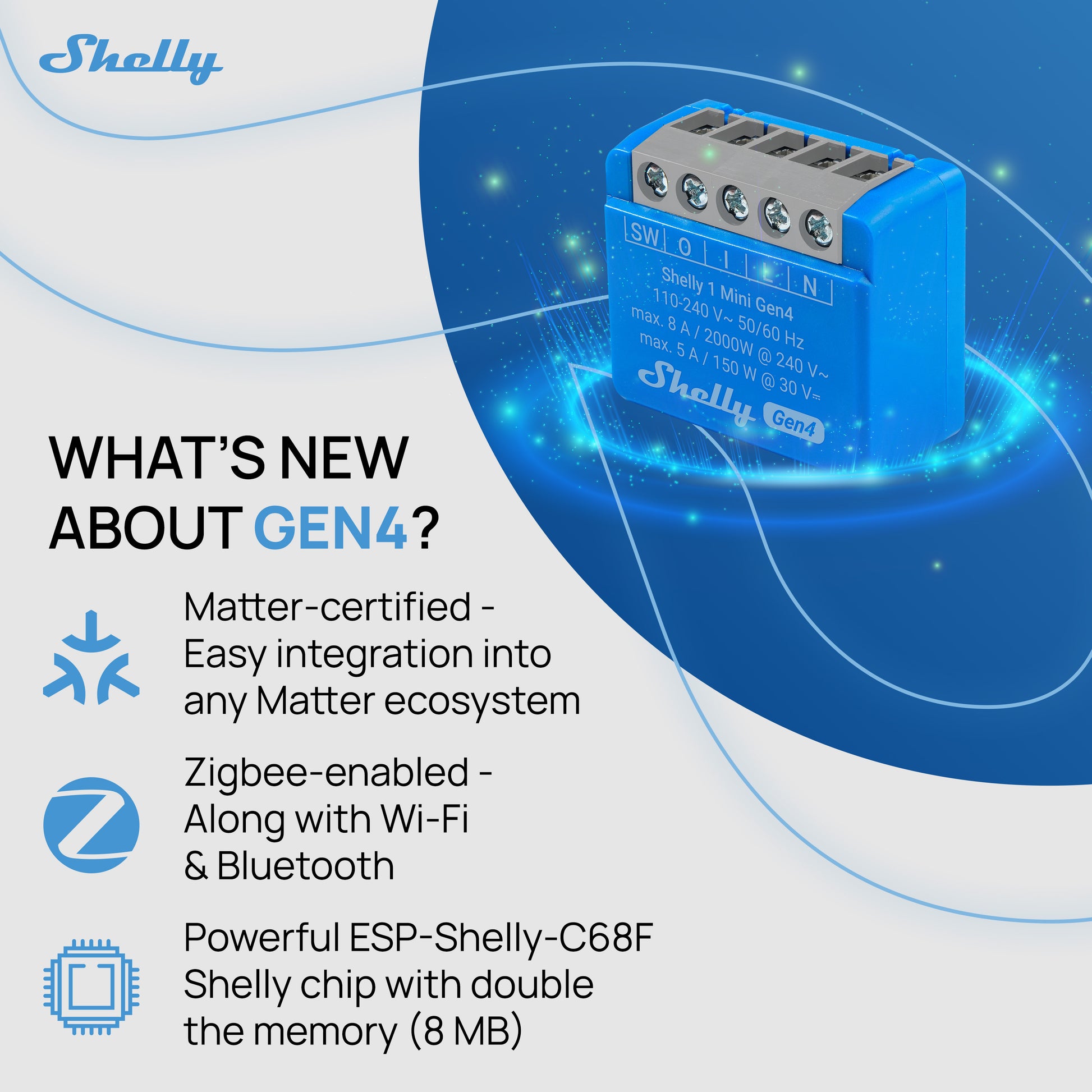

MCU:ESP-Shelly-C68F, memoria Flash de 8 MB

Horarios:20

Webhooks:20 (hasta 5 URL cada una)

Scripting:Sí

MQTT:Sí
