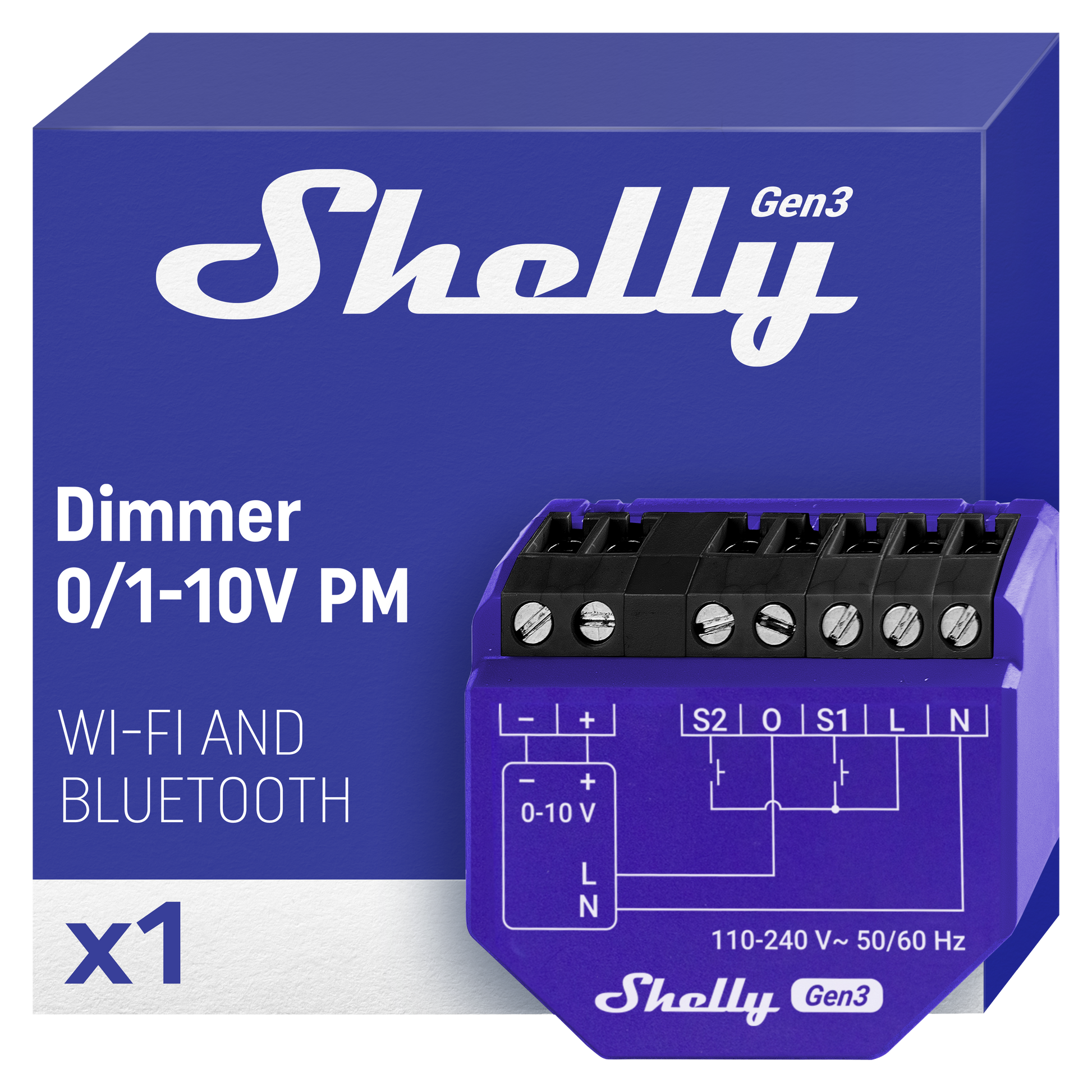

Regulador de intensidad Shelly 0/1-10 V PM Gen 3

Identificación del dispositivo

Nombre del dispositivo:Regulador de intensidad Shelly 0/1-10 V PM Gen3

Modelo del dispositivo:S3DM-0010WW

SSID del dispositivo:Shelly0110DimG3-XXXXXXXXXXXX

Identificación del modelo BLE:0x1072

Descripción breve

Shelly Dimmer 0/1-10V PM Gen3 es un controlador de atenuación inteligente que permite el control remoto y la automatización de controladores regulables de 0-10 V o 1-10 V para luces, motores y válvulas.
Puede funcionar de forma independiente en una red Wi-Fi local o integrarse con sistemas de domótica en la nube. Con monitorización precisa de la energía y control flexible de la entrada,
Permite transiciones suaves de brillo, automatización personalizada y gestión de energía para sistemas de iluminación residenciales o comerciales.

Características principales

• Admite control de controlador de 0-10 V y 1-10 V
• Medición de potencia integrada con datos de voltaje, corriente y consumo en tiempo real
• Conectividad Bluetooth para una rápida inclusión y configuración
• Puerta de enlace BLE para la comunicación entre dispositivos BLE y Wi-Fi
• Extensor de rango Wi-Fi para una mejor cobertura de red
• Motor de scripting para escenarios de automatización personalizados
• Programaciones básicas y avanzadas para un control preciso de la iluminación durante la semana o el año
• Temporizadores de encendido y apagado automático y duración de transición ajustable
• Configuración de brillo mínimo/máximo y modo nocturno
• Control de entrada de interruptor/botón: atenuación con botón simple o doble
• Compatibilidad con componentes virtuales y almacenamiento persistente KVS
• Protección contra sobrecorriente, sobretensión y sobrepotencia
• Compatible con sistemas de automatización de terceros (Alexa, Google Home, SmartThings, MQTT, HTTP, etc.)
• No requiere concentrador: funciona localmente o a través de la aplicación Shelly Smart Control

*Si el brillo del modo nocturno se configura por debajo del brillo mínimo al alternar, el valor mínimo se aplicará automáticamente.

*Complemento compatible con Shelly Plus: permite la integración con sensores de temperatura, humedad y luz.

Casos de uso

• Ajuste el brillo de las luminarias regulables de 0 a 10 V a los niveles deseados
• Crea horarios de iluminación sincronizados con el amanecer y el atardecer
• Modernice los sistemas de iluminación existentes sin reemplazar los interruptores
• Configure el modo nocturno automatizado para una iluminación tenue de bajo consumo
• Integre con ecosistemas inteligentes como Alexa, Google Home o Home Assistant
• Monitorizar el consumo energético y optimizar la eficiencia

Interfaces eléctricas del dispositivo

Entradas:2 entradas de interruptor/botón en terminales de tornillo (S1, S2); 2 entradas de fuente de alimentación (N y L)

Salidas:2 salidas de atenuación (terminales 0–10 V + y −); 1 salida de relé con medición de potencia

Interfaz complementaria:Interfaz serial propietaria de Shelly (⚠ Alto voltaje cuando se alimenta)

Conectividad

Wifi

Bluetooth

Función de seguridad

Protección contra sobrecalentamiento, sobretensión, sobrecorriente y sobrecarga.

Tipos de carga admitidos

• Control de señal de 0–10 V (luces, motores, válvulas)
• Control de señal de 1–10 V

Interfaz de usuario

Entradas:

• Un botón (Control)

– Mantener pulsado 5 segundos: Habilitar el punto de acceso del dispositivo y Bluetooth

– Mantener pulsado 10 s: Restablecimiento de fábrica



Salidas:

• Indicación LED (monocolor)

– Modo AP: 1 s encendido / 1 s apagado

– Wi-Fi habilitado, no conectado: 1 s ENCENDIDO / 3 s APAGADO

– Conectado a Wi-Fi: Constantemente encendido

– Nube habilitada pero no conectada: 1 s ENCENDIDO / 5 s APAGADO

– Conectado a la nube: Constantemente encendido

– Actualización OTA: ½ s ON / ½ s OFF

– Botón presionado durante 5 s: ½ s encendido / ½ s apagado

– Botón presionado durante 10 s: ¼ s ENCENDIDO / ¼ s APAGADO

(Cada estado de mayor prioridad cancela el anterior)

Físico

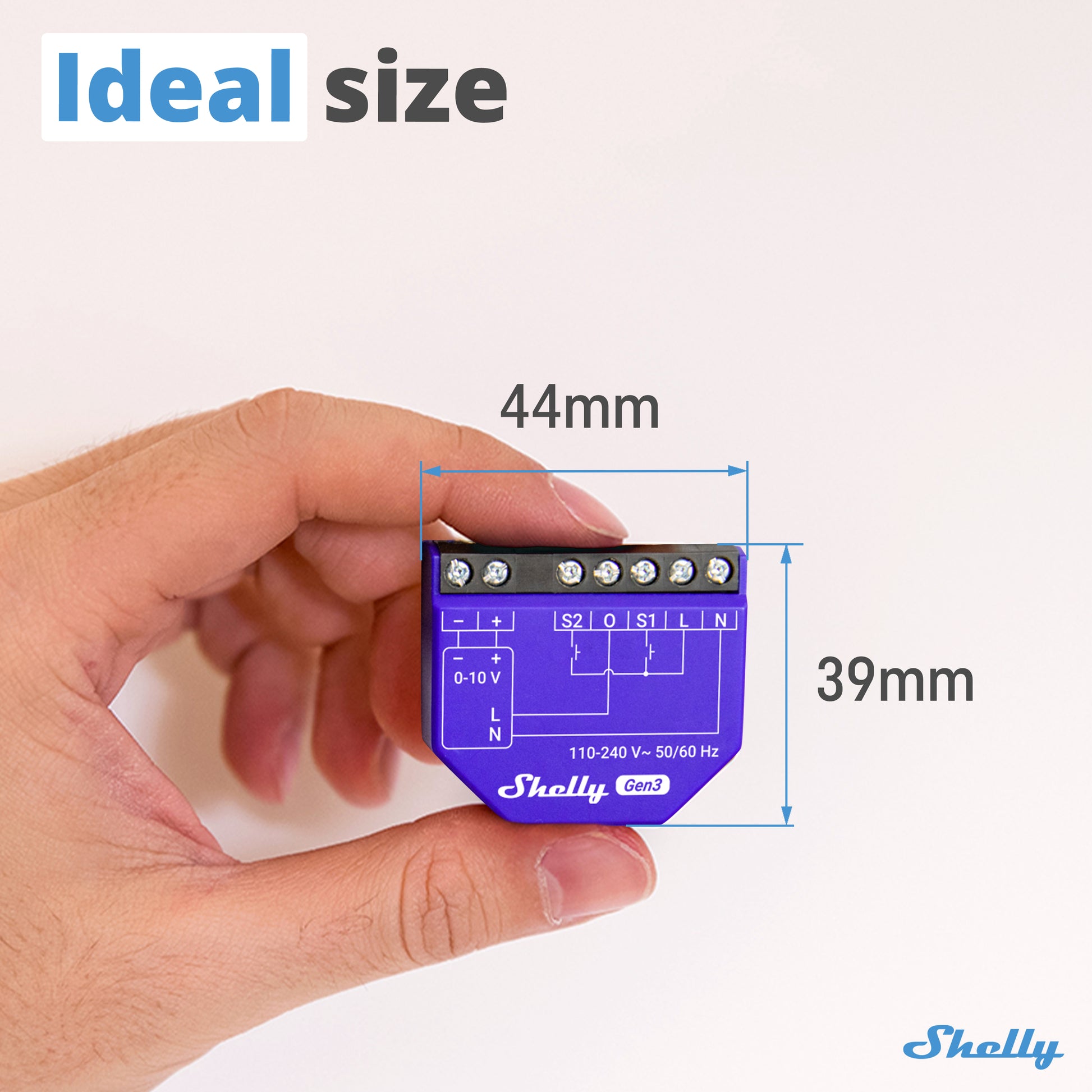

Tamaño (alto x ancho x profundidad):38,5 × 43,5 × 17 mm / 1,52 × 1,71 × 0,67 pulgadas

Peso:28,5 g / 0,99 oz

Par de apriete de los terminales de tornillo:0,4 Nm (3,5 lbf·in)

Tamaño del conductor:0,2–2,5 mm² (24–14 AWG, casquillos sólidos, trenzados y de cordón)

Longitud de la tira:5–6 mm (0,20–0,24 pulgadas)

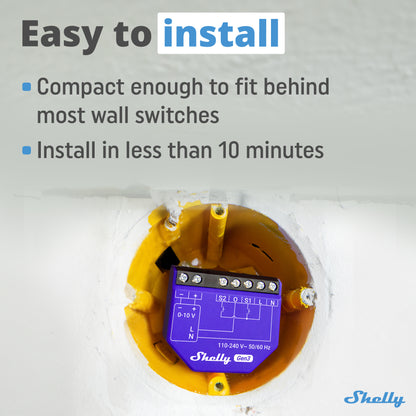

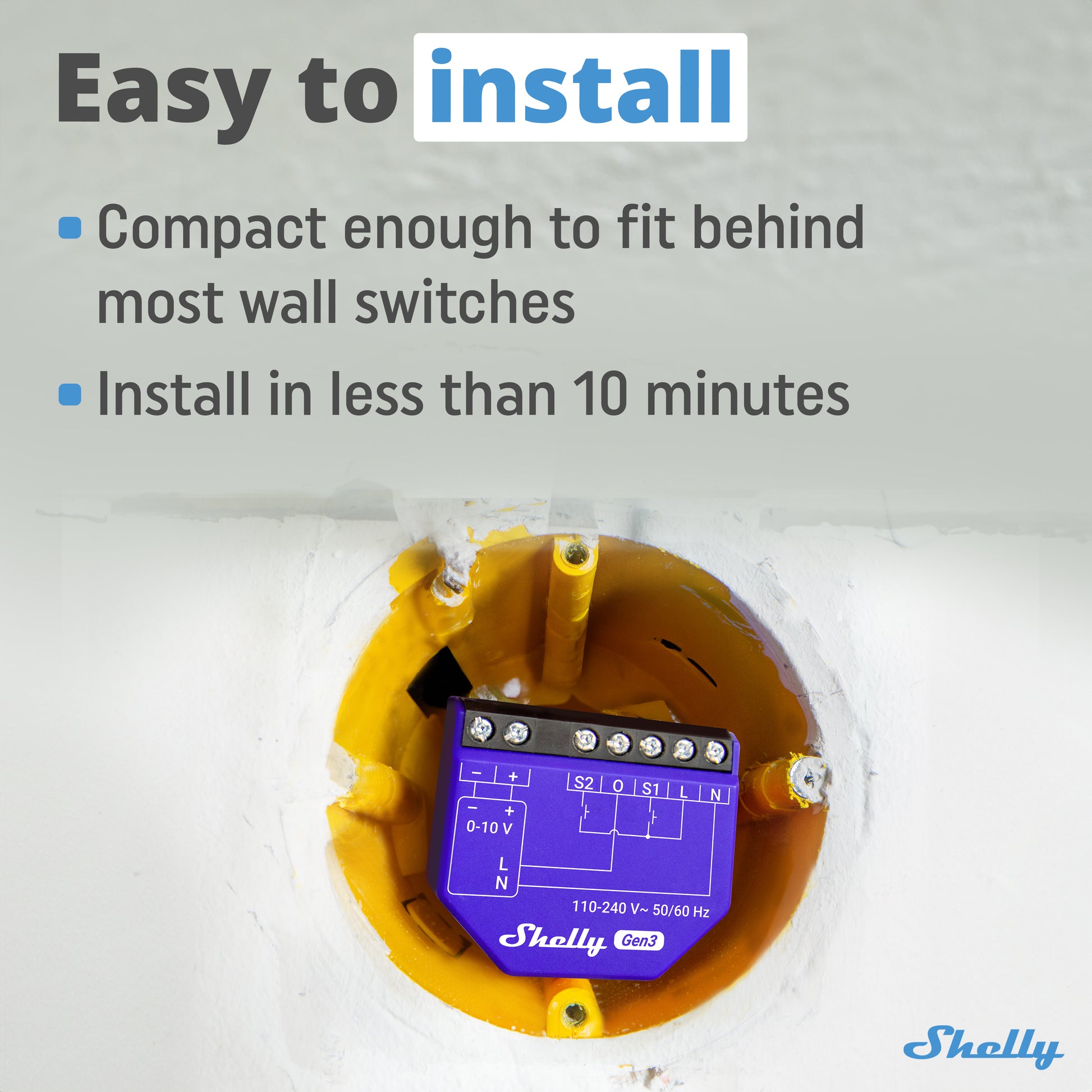

Montaje:Consola de pared / detrás de la pared / construcción de techo

Material de la carcasa:Plástico

Color de la carcasa:Pantone 2736C (azul) con impresión en blanco

Color del conector:Negro

Ambiental

Temperatura ambiente de trabajo:−20 °C a 40 °C (−5 °F a 105 °F)

Humedad:30–70% de humedad relativa

Altitud máxima:2000 m (6562 pies)

Eléctrico

Fuente de alimentación:110–240 V~ 50/60 Hz

Consumo de energía:< 1,5 W

No es necesario el neutro:No

Tipo de control de voltaje 0–10 V / 1–10 V:Abastecimiento actual

Protección externa:16 A, característica de disparo B o C, capacidad de interrupción de 6 kA, clase de limitación de energía 3

Clasificaciones de salida

Tensión máxima de conmutación:240 V~

Corriente máxima de conmutación:13 A

Corriente máxima de control:35 mA

Sensores y medidores

Voltímetro (CA):110–240 V

Precisión del voltímetro:±10%

Amperímetro (CA):50 mA–16 A

Precisión del amperímetro:±10%

Medidores de potencia y energía:Potencia activa y aparente, energía activa y aparente, factor de potencia

Almacenamiento de datos de medición:No

Sensor de temperatura interna:Sí

Radio

Protocolo Wi-Fi:802.11b/g/n

Banda de RF:2401–2495 MHz

Potencia máxima de RF:<20 dBm

Rango:Hasta 30 m/100 pies en interiores; 50 m/160 pies en exteriores (depende de las condiciones)

Protocolo Bluetooth:4.2

Banda RF de Bluetooth:2400–2483,5 MHz

Potencia máxima de RF de Bluetooth:< 4 dBm

Alcance de Bluetooth:Hasta 10 m/33 pies en interiores; 30 m/100 pies en exteriores (depende de las condiciones)

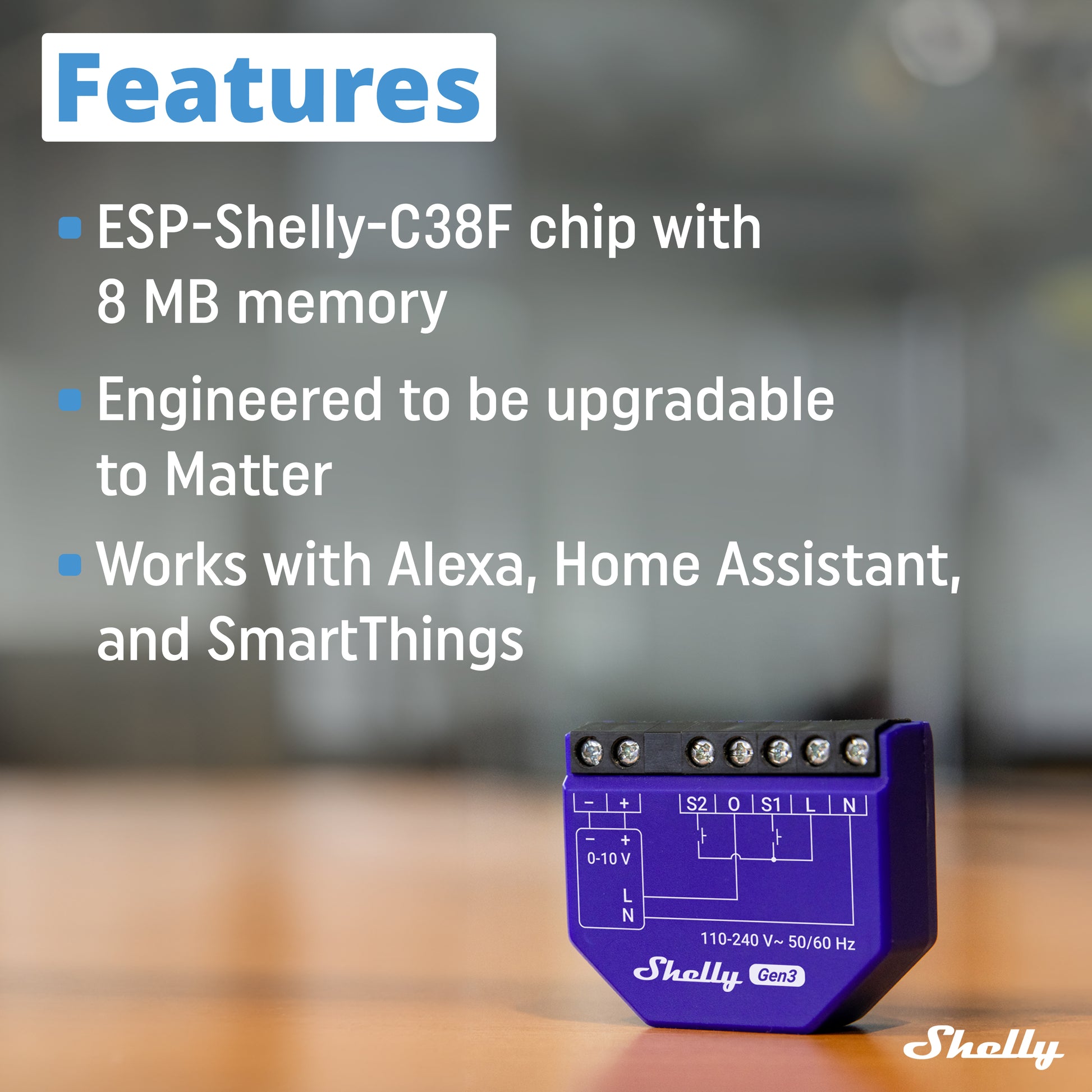

MCU

UPC:Shelly ESP32 C3

Frecuencia de reloj:40 MHz

Destello:8 MB

Capacidades del firmware

Horarios:20

Webhooks (acciones de URL):20 con hasta 5 URL por gancho

Scripting:Sí

MQTT:Sí

Horarios avanzados:Sí

KVS (almacén de clave-valor):Sí
